Panasonic vidlicová světelná závora PM-F45-P PM-F45-P typ F spínání za světla, spínání za tmy 5 - 24 V/DC 1 ks

U-tvarový senzor s kabelem, namontovaný na desce. Senzor detekuje objekty procházející jeho otvorem.

Ilustrační obrázek

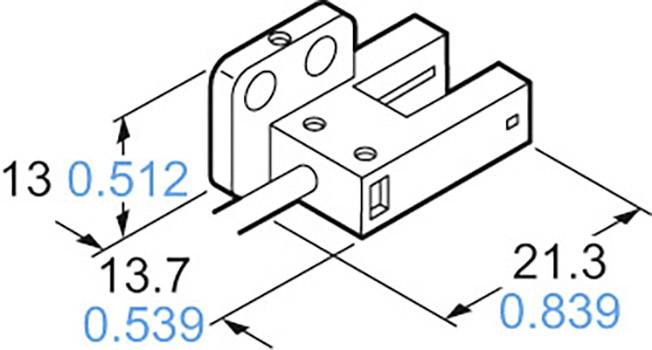

Technický výkres obdélníkového dílu s rozměry: 13x13,7x21,3. Modré číslice uvádějí rozměry v palcích: 0,512; 0,539; 0,839.

1/2

Ilustrační obrázek

Kategorie produktu

vidlicová světelná závora

Provedení

typ F

Funkce

spínání za světla

spínání za tmy

Provozní napětí max.

24 V/DC

Připojení

kabel, otevřené konce

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

29 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (533,06 Kč / kus)

533,06 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Vidlicová světelná závora řady PM (45)

Rozteč vidlice: 6 mm
Krátký čas odezvy: 20 μs, světlo (spínací)
Čas odezvy: 80µs, tma (spínací)
Nezávislá na okolním světle
Ochrana proti přepólování

Dodatečné informace:

Technické parametry

Kategorie produktu: vidlicová světelná závora

Typ: PM-F45-P

Provedení: typ F

Funkce: spínání za světla
spínání za tmy

Min. provozní napětí: 5 V/DC

Provozní napětí max.: 24 V/DC

Provozní napětí: 5 - 24 V/DC

Výstupy: PNP

Připojení: kabel, otevřené konce

Délka kabelu: 1.00 m

Materiál pouzdra: PBT

Typ vysílače: infračervená LED dioda

Vlnová délka: 855 nm

: IP64

Min. teplota: -25 °C

Max. teplota: +55 °C

Délka: 13.7 mm

Šířka: 13 mm

V: 21.3 mm

Rozm.: (d x š x v) 13.7 x 13 x 21.3 mm

Ke stažení

List technických údajů

List technických údajů 1547465 Panasonic vidlicová světelná závora PM-F45-P PM-F45-P typ F spínání za světla, spínání za tmy 5 - 24 V/DC 1 ks

Popis

Vidlicová světelná závora v miniaturním provedení. 2 tranzistorové výstupy: spínací (světlo) / spínací (tma). LED indikátor stavu sepnutí. Značky pro paprsek umožňují jednoduché nastavení závory. Odolná proti vibracím a nárazům.
Oblasti použití: bezkontaktní spínače, detekce objektů (např. mince), detekce polohy, snímání (např. rámových značek), detekce kódovacích disků, otáčkoměry a detektory rychlosti, kontrola přetržení pásky.
