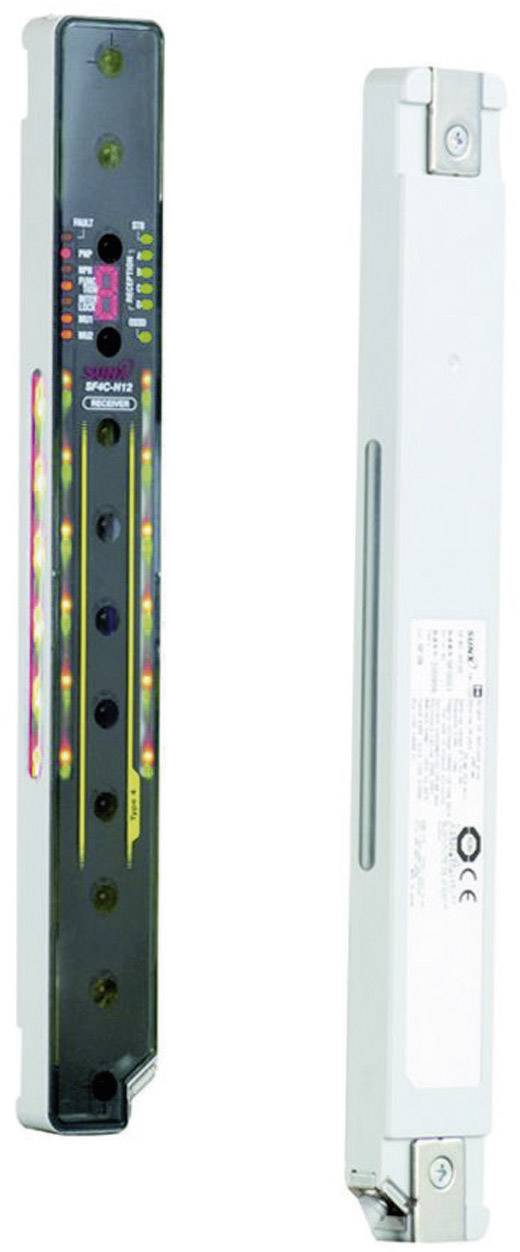

Panasonic SF4C-H28 výška ochranného pole 560 mm Počet paprsků: 28
EAN:
Označení výrobce:
Objednací číslo:
V
560 mm
Typ
SF4C-H28
Oblast použití
ochrana rukou
Vlastnosti
Ruční/automatický restart
Provozní napětí max.
24 V/DC
Datasheety: (PDF)
Počet
Celková cena (27 095,04 Kč / kus)
27 095,04 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Bezpečnostní světelná závora SF4C, typ 4
Dodatečné informace:
Technické parametry
- Šířka ochranného pole: 0,1 - 3 m
- Vzdálenost mezi osami paprsků: 20 mm
- Nejmenší detekovatelný objekt: Ø 25 mm
- Dioda: infračervená LED (855 nm)
- Bezpečnostní kategorie: EN 61496-1/2 (typ 4) / ISO 13849-1 (kategorie 4, PLe) / IEC 61508-1 až 7 (SIL 3)
- Připojení: kabel 5 m
- Provedení: bezpečnostní závora / ochrana rukou
- Výstup (ampéry): tranzistor (2 x PNP nebo 2x NPN / možnost přepínat) OSSD1/OSSD2 (max.) 200 mA
- Certifikace: CE/TÜV
- Typ
SF4C-H28
- Oblast použití
ochrana rukou
- Vlastnosti
Ruční/automatický restart
- Provozní napětí max.
24 V/DC
- Provozní napětí
24 V/DC (max)
- Reakční doba
7 ms
- Nejmenší detekovatelný objekt (průměr)
25 mm
- Připojení
kabel
- Délka kabelu
5 m
- Typ vysílače
infračervená LED dioda
- Vlnová délka
855 nm
- Výstupy
2 x PNP
- Výstupní proud
200 mA
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 3
- Kategorie bezpečnosti
4
- Paprsky
28
- Vzdálenost paprsků
20 mm
- Výška ochranného pole
560 mm
- celková výška
560 mm
- Obsah
1 ks
IP65 / 67
- Šířka
30 mm
- V
560 mm
- Rozm.
(š x v x h) 30 x 560 x 13.2 mm
- Min. teplota
-10 °C
- Max. teplota
+55 °C
- Hloubka
13.2 mm
Ke stažení
List technických údajů
List technických údajů 507132 Panasonic SF4C-H28 výška ochranného pole 560 mm Počet paprsků: 28
List technických údajů 507132 Panasonic SF4C-H28 výška ochranného pole 560 mm Počet paprsků: 28
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 507132 Panasonic SF4C-H28 výška ochranného pole 560 mm Počet paprsků: 28
Návod k obsluze a bezpečnostní pokyny 507132 Panasonic SF4C-H28 výška ochranného pole 560 mm Počet paprsků: 28
Informace
Informace 507132 Panasonic SF4C-H28 výška ochranného pole 560 mm Počet paprsků: 28
Popis
Ultra tenká bezpečnostní závora pro ochranu rukou. Kompaktní provedení s hloubkou pouze 13 mm. Velké integrované stavové LED indikátory (červená/zelená) - nejsou zapotřebí žádné další kontrolky pro indikaci deaktivace závory. Automatické potlačení přeslechů pro eliminaci rušivých světelných vlivů a interferencí (funkce ELCA). Různé funkce pro deaktivaci závory (tzv. muting). Možnost vypnutí části detekčního pole závory (tzv. blanking – statický nebo plovoucí). Manuální a automatické resetování. Funkce pro externí monitorování. Funkce Override pro provoz stroje i při přerušení paprsků. Funkce bezpečnostního vstupu (např. pro bezpečnostní vstupní spínače, nouzové vypínače) - není potřeba bezpečnostní relé. Možnost kaskádování (sériové zapojení) až 3 systémů.
Použití: zajištění nebezpečných míst (např. na lisu, v manipulačním prostoru stroje, na montážní stanici), zabezpečení dveří, zajištění vstupu (např. robotická buňka nebo montážní prostor).
Použití: zajištění nebezpečných míst (např. na lisu, v manipulačním prostoru stroje, na montážní stanici), zabezpečení dveří, zajištění vstupu (např. robotická buňka nebo montážní prostor).
Provedení
- 7segmentový indikátor chyb
- Možnost přepínat mezi tranzistory PNP/NPN
- Pomocný ukazatel pro vyrovnání os paprsku
Obsah balení
- 1 vysílací jednotka
- 1 přijímací jednotka
- Testovací tyč SF4C-TR25 (Ø 25 mm) pro kontrolu funkčnosti.
