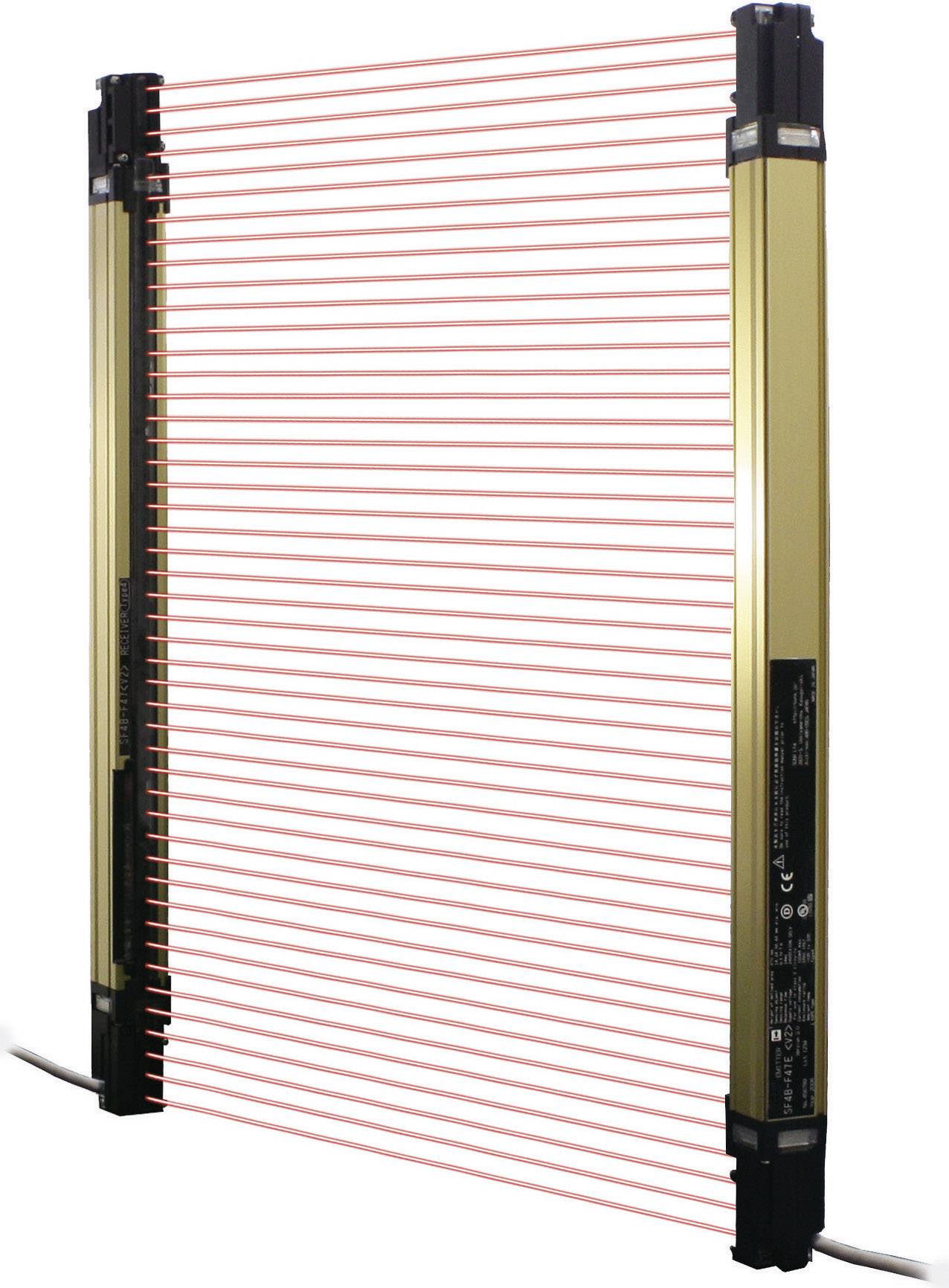

Panasonic SF4B-H28(V2) výška ochranného pole 550 mm Počet paprsků: 28
EAN:
Označení výrobce:
Objednací číslo:
Délka
30 mm
V
550 mm
Typ
SF4B-H28(V2)
Provozní napětí max.
24 V/DC
Provozní napětí
24 V/DC (max)
Datasheety: (PDF)
Počet
Celková cena (40 123,14 Kč / kus)
40 123,14 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Bezpečnostní světelná závora SF4B, typ 4
Dodatečné informace:
Technické parametry
- Šířka ochranné pole: 0,3 - 9 m
- Nejmenší detekovatelný objekt: Ø 25 mm
- Dioda: infračervená LED (870 nm)
- Bezpečnostní kategorie: EN 61496-1/2 (typ 4) / ISO 13849-1 (kategorie 4, PLe) / IEC 61508-1 až 7 (SIL 3)
- Připojení: konektor
- Výstup (ampéry): tranzistor (2 x PNP nebo 2x NPN / možnost přepínat) OSSD1/OSSD2 (max.) 200 mA
- Certifikace: CE/TÜV
- Typ
SF4B-H28(V2)
- Provozní napětí max.
24 V/DC
- Provozní napětí
24 V/DC (max)
- Max. odběr proudu
230 mA
- Reakční doba
90 ms
- Paprsky
28
- Vzdálenost paprsků
20 mm
- Výška ochranného pole
550 mm
- Obsah
1 ks
IP67
- Délka
30 mm
- Šířka
28 mm
- V
550 mm
- Rozm.
(d x š x v) 30 x 28 x 550 mm
- Min. teplota
-10 °C
- Max. teplota
+55 °C
Ke stažení
List technických údajů
List technických údajů 507112 Panasonic SF4B-H28(V2) výška ochranného pole 550 mm Počet paprsků: 28
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 507112 Panasonic SF4B-H28(V2) výška ochranného pole 550 mm Počet paprsků: 28
Návod k obsluze a bezpečnostní pokyny 507112 Panasonic SF4B-H28(V2) výška ochranného pole 550 mm Počet paprsků: 28
Popis
Kompaktní bezpečnostní světelný závěs pro ochranu rukou. Ochrana vysokého stejnosměrného výškou - žádné Totzone. Velký integrovaný stavové indikátory LED (červená/zelená). I diagnostický systém s ukazatelem stavu. Funkce Override pro provoz stroje i při přerušení paprsků. LED justieranzeige pro snadnou montáž. Automatické potlačení přeslechů pro eliminaci rušivých světelných vlivů a interferencí (funkce ELCA). Krátká reakční doba 14 ms.
Použití: zajištění nebezpečných míst (např. na lisu, v manipulačním prostoru stroje, na montážní stanici), zabezpečení dveří, zajištění vstupu (např. robotická buňka nebo montážní prostor).
Tento text byl přeložen strojově.
Použití: zajištění nebezpečných míst (např. na lisu, v manipulačním prostoru stroje, na montážní stanici), zabezpečení dveří, zajištění vstupu (např. robotická buňka nebo montážní prostor).
Tento text byl přeložen strojově.
Provedení
- 7segmentový indikátor chyb
- Integrované ochranné kontrolu
- Muting.
Obsah balení

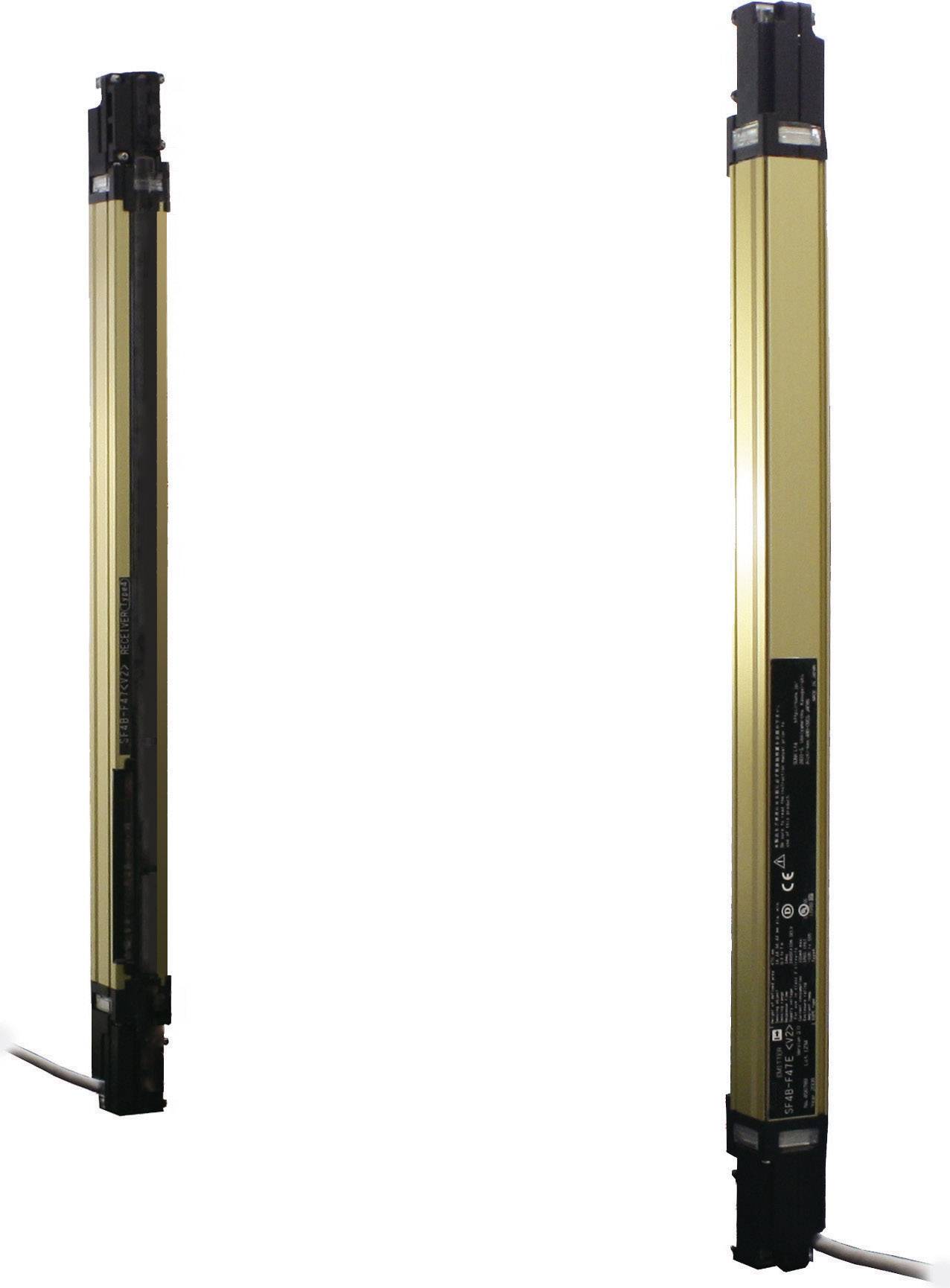

- 1 vysílací jednotka
- 1 přijímací jednotka
- Testovací tyč SF4B-TR25 (Ø 25 x 220 mm) pro kontrolu funkce.
