Panasonic LX101Z barevný senzor 1 ks 12 - 24 V/DC (d x š x v) 35 x 24 x 57 mm

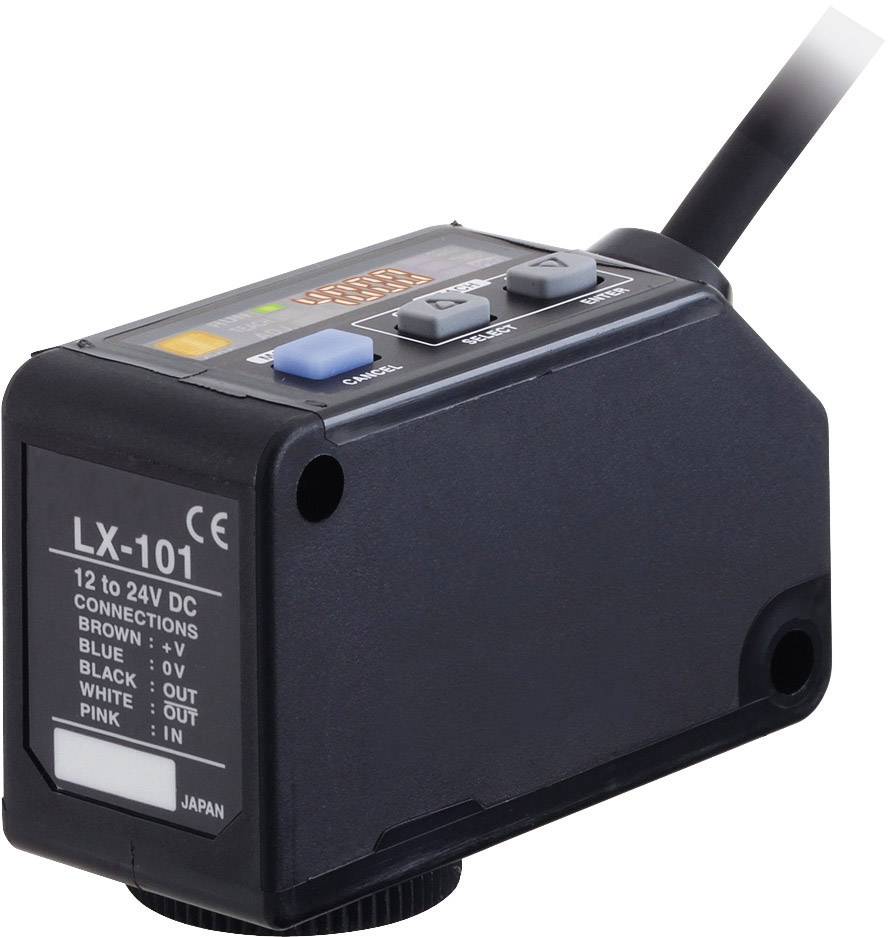

Malé černé elektronické zařízení s kabelem, tlačítky a štítky 'LX-101' a '12 až 24V DC'.

Ilustrační obrázek

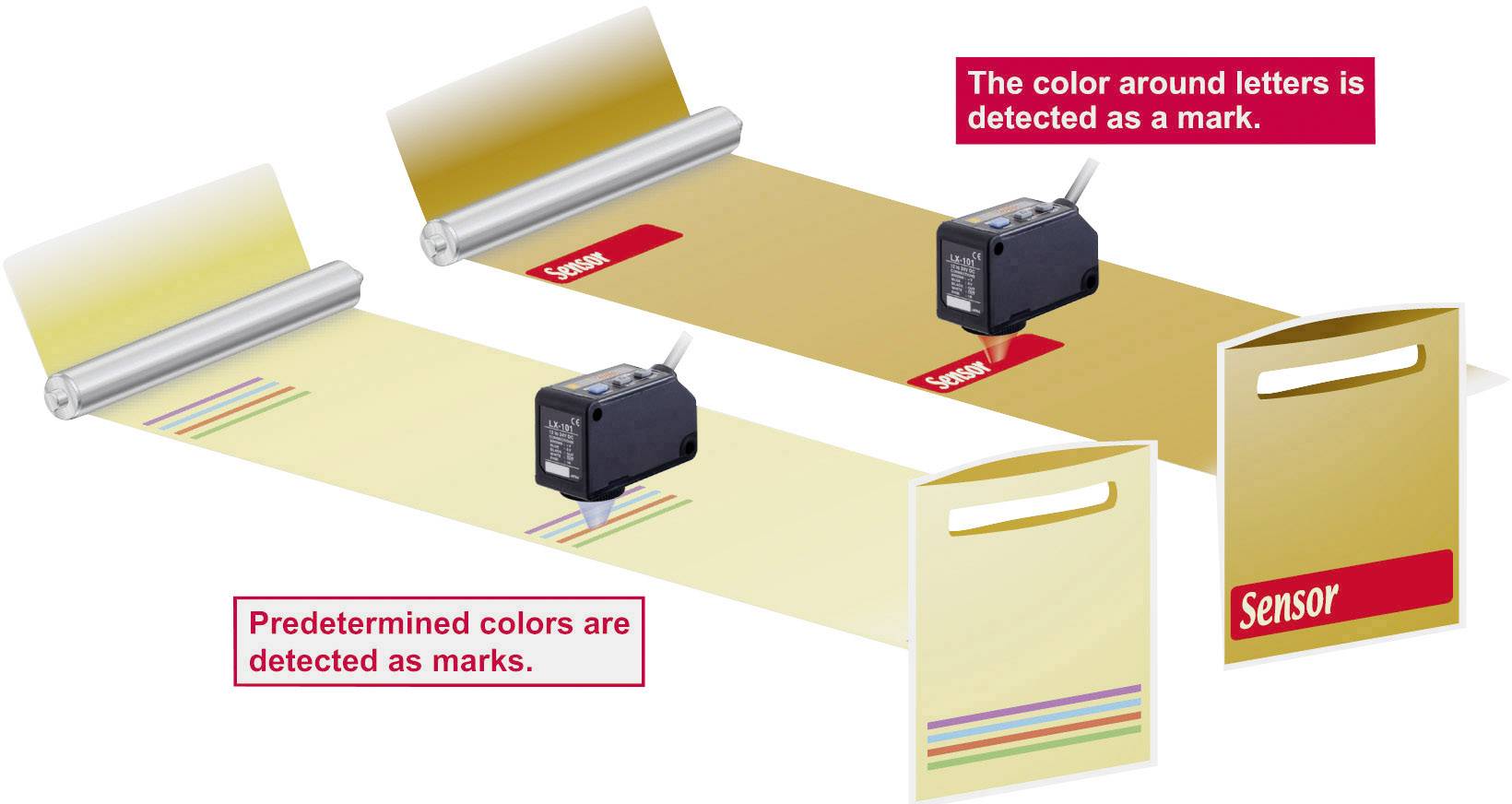

Obrázek senzoru detekujícího barvy na dopravníkovém pásu. Dvě scény zobrazují senzor, který rozpoznává předem definované barvy jako značky.

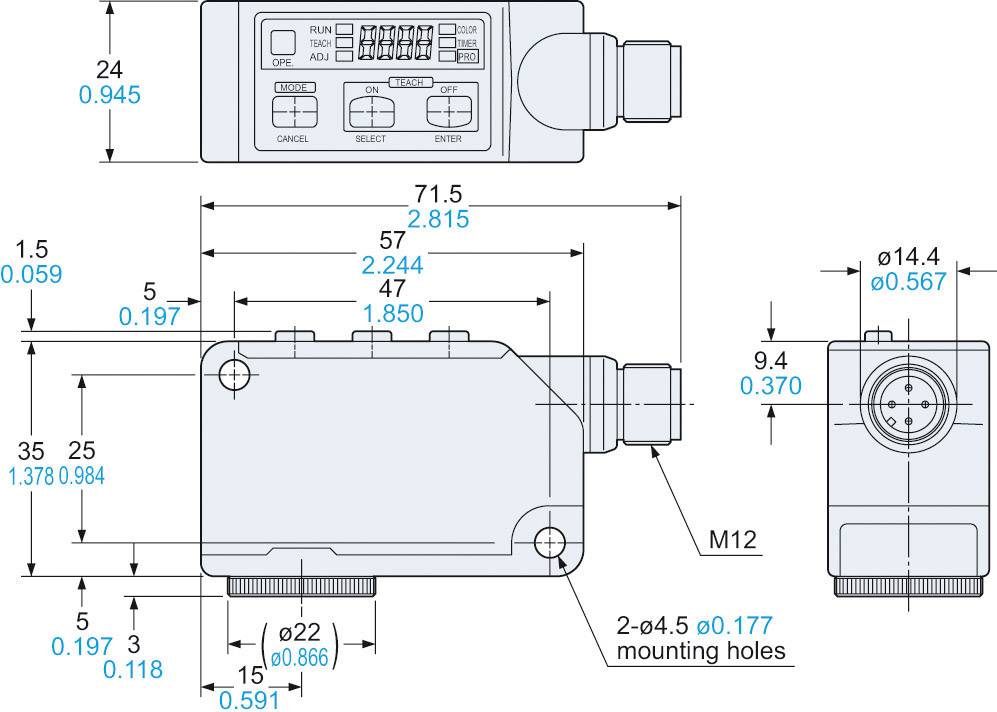

Technický výkres elektrického zařízení s rozměry. Pohled zepředu, shora a z boku. Detaily montážních bodů a připojovacích míst.

1/3

Ilustrační obrázek

Kategorie produktu

barevný senzor

Min. provozní napětí

12 V/DC

Provozní napětí max.

24 V/DC

Délka

35 mm

Šířka

24 mm

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (10 756,20 Kč / kus)

10 756,20 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Kontrastu a barevný senzor LX101

Výstup s časové funkce (funkce zpoždení zapnutí a vypnutí nebo zpožděný)
Zámek tlačítek
Světle/tmavě přepínatelný
Krátká reakční doba od 45 μs
Ukazatel stavu pomocí LED
Kompaktní konstrukce, pouze 24 x 35 x 57 mm

Dodatečné informace:

Technické parametry

Doba odezvy: (kontrast režimu) 45 μs, (barevný režim) 150μs
Provozní vzdálenost: (±3 mm) 10 mm

Kategorie produktu: barevný senzor

Typ: LX101Z

Připojení: M12, 4pólové

Výstupy: NPN

Min. provozní napětí: 12 V/DC

Provozní napětí max.: 24 V/DC

Provozní napětí: 12 - 24 V/DC

Min. teplota: -10 °C

Max. teplota: +55 °C

Délka: 35 mm

Šířka: 24 mm

V: 57 mm

Rozm.: (d x š x v) 35 x 24 x 57 mm

: IP67

Ke stažení

List technických údajů

List technických údajů 1429115 Panasonic LX101Z barevný senzor 1 ks 12 - 24 V/DC (d x š x v) 35 x 24 x 57 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1429115 Panasonic LX101Z barevný senzor 1 ks 12 - 24 V/DC (d x š x v) 35 x 24 x 57 mm

Popis

Senzor LX101 je kombinovaný barev a kontrast. Pro velmi přesné rozpoznávání barev i kontrast detekční např. při tlačítka nebo štítků. Snadné programování díky Teach-In (i přes externí vstup). Rychlá a spolehlivá detekce díky 3 vysílací světelných zdrojů (červená, zelená, modrá). Interní zpracování 12bit A/D převodník. 4-místný LCD displej pro zobrazení hodnot.
Použití: rozpoznávání barev, značka, kontrast.
