Panasonic HE1AN12, HE1AN12 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 277 V/AC, 30 A, 1 ks

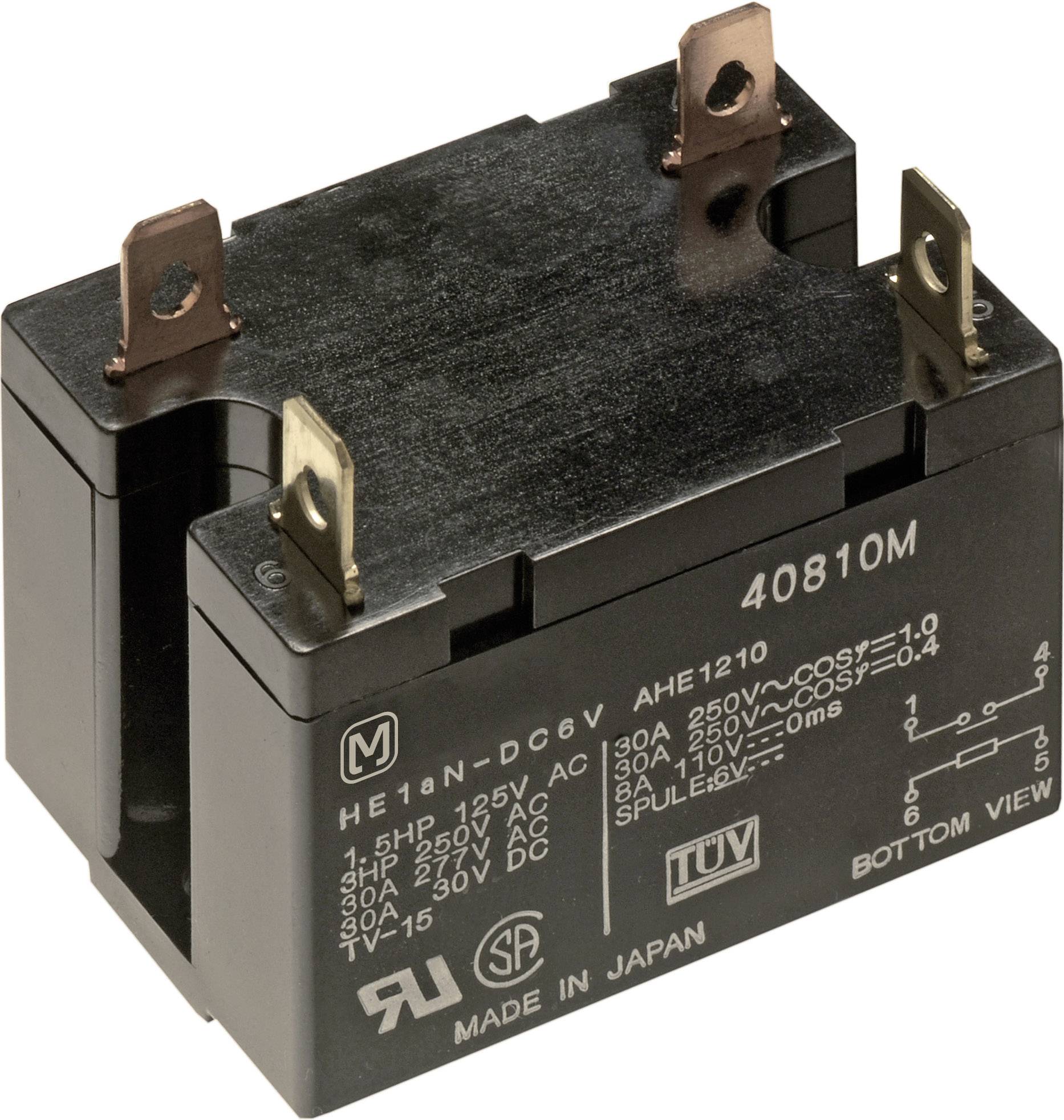

Elektrický reléový kvádr s několika kovovými svorkami, označený napěťovými specifikacemi a výrobními informacemi.

Ilustrační obrázek

Technický výkres obdélníkové elektrické komponenty s rozměry v milimetrech a připojovacími body nahoře.

Technický výkres elektrické součástky s rozměry v milimetrech. Zobrazuje pohledy shora a zepředu, včetně připojovacích míst.

Elektrické schéma se dvěma elektrickými plány (1a, 2a) a pohledem na čelní panel s rozměry a montážními otvory.

1/4

Ilustrační obrázek

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

12 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

1 spínací kontakt

Spínací napětí (max.)

30 V/DC

277 V/AC

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

4 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (235,54 Kč / kus)

235,54 Kč

Bez DPH.

Už jen 4 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: relé do DPS

Typ: HE1AN12

Jmenovité napětí cívky: 12 V/DC

Řídicí napětí (min.): 8.4 V/DC

Řídicí napětí (max.): 13.2 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 75 Ω

Typ kontaktu: 1 spínací kontakt

Materiál kontaktu: AgSnO2

Spínací napětí (max.): 30 V/DC
277 V/AC

Spínací proud (max.): 30 A

Max. spínací výkon: 8310 VA

Vzdálenost vzduch/povrch (cívka/kontakt): 3 mm

Připojení: pájecí piny

Min. teplota: -40 °C

Max. teplota: +55 °C

Délka: 50 mm

Šířka: 33 mm

V: 35 mm

Rozm.: (d x š x v) 50 x 33 x 35 mm

Obsah: 1 ks

Provedení: Monostabilní

Jmenovité napětí: 12 V

Spínací hodnoty: 8310 VA

Typ: HE1AN12

Ke stažení

List technických údajů

List technických údajů 504791 Panasonic HE1AN12, HE1AN12 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 277 V/AC, 30 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 504791 Panasonic HE1AN12, HE1AN12 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 277 V/AC, 30 A, 1 ks

Popis

Kompaktní síťové odpojovací relé a pro stejnosměrné a střídavé napětí. Vynikající charakteristika zapínaného proudu a vysoká teplotní odolnost. Použití: „černá technika“, spotřební elektronika, technika pro domácí přístroje, kancelářská technika, napájení elektrickým proudem.
