Panasonic bezpečnostní světelná závora ST4-A1-J02V dosah (max.) 15 m

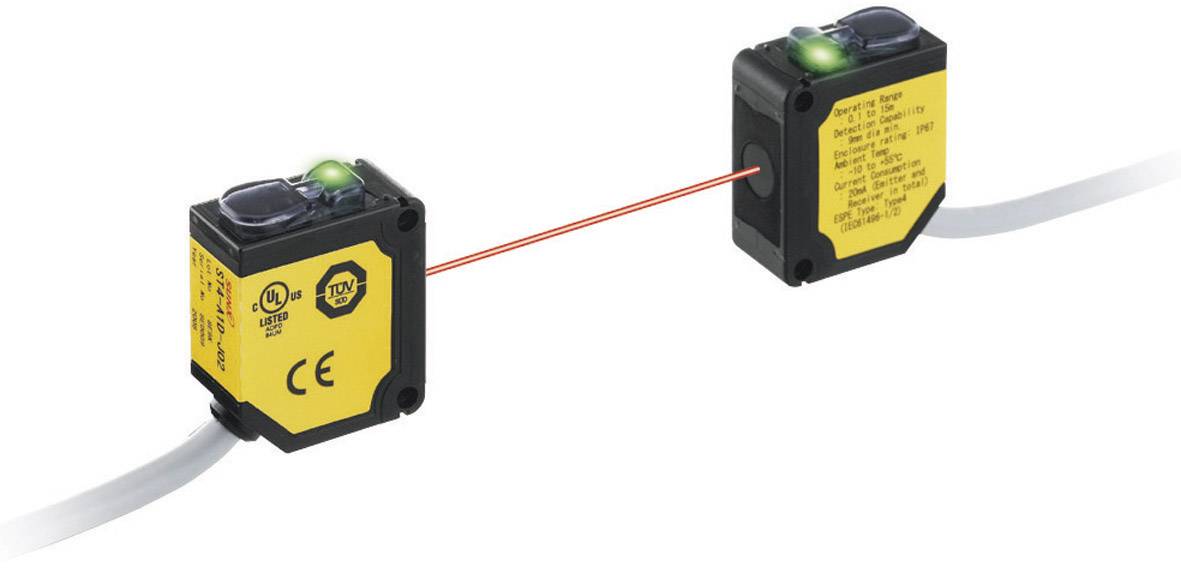

Fotoelektrický senzor se žlutým pouzdrem vysílá červený laserový paprsek k protilehlému detektoru.

Ilustrační obrázek

Kategorie produktu

bezpečnostní světelná závora

Délka

28 mm

31 mm

Typ

ST4-A1-J02V

Dosah (min.)

0.1 m

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 999,17 Kč / kus)

6 999,17 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Bezpečnostní světelná závora ST4, Typ 4

Dodatečné informace:

Technické parametry

Nejmenší rozeznatelný objekt: Ø 9 mm
Dioda: infračervená LED (870 nm)
Bezpečnostní kategorie: EN 61496-1/2 (typ 4) / ISO 13849-1 (kategorie 4, PLe) / IEC 61508-1 až 7 (SIL 3)
Připojení: kabel s konektory/0,2 m
Provedení (obecné): bezpečnostní světelná závora
Odběr proudu: (hlava čidla) vysílač (max.) 11 mA/přijímač (max.) 9 mA
Certifikace: CE/TÜV

Kategorie produktu: bezpečnostní světelná závora

Typ: ST4-A1-J02V

Dosah (min.): 0.1 m

dosah (max.): 15 m

Obsah: 1 ks

: IP67

Délka: 28 mm

Šířka: 14 mm

V: 31 mm

Rozm.: (d x š x v) 28 x 14 x 31 mm

Min. teplota: -10 °C

Max. teplota: +55 °C

Ke stažení

List technických údajů

List technických údajů 507106 Panasonic bezpečnostní světelná závora ST4-A1-J02V dosah (max.) 15 m

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 507106 Panasonic bezpečnostní světelná závora ST4-A1-J02V dosah (max.) 15 m

Popis

Při jednotlivých paprsek bezpečnostní světelná závora ST4 jsou senzorové hlavice (vysílač a přijímač) bauklein a řídicí přístroj odděleně. Díky tomu lze přístroj v bezpečnostní aplikace s neobyčejného nebezpečných oblastech (velmi malými otvory, nepravidelné místnosti, místo nedostatky, překážky). Dosah činí 15 m. S potenciometr pro nastavení vysílacího výkonu. Kaskádování (sériové zapojení) až 6 systémů. Dvoubarevné (červená/zelená) LED displej pro paprsek přerušení, pro kontrolu během provozu stejně pro paprsek vyrovnání při montáži. Různé funkce pro deaktivaci závory (tzv. muting). Napájení probíhá přes řídicí jednotku.
Použití: zajištění nebezpečných míst (např. na lisu, v manipulačním prostoru stroje, na montážní stanici), zabezpečení dveří, zajištění vstupu (např. robotická buňka nebo montážní prostor).
