Panasonic AQZ204D PhotoMOS relé 1 ks 1 spínací kontakt 400 V/DC, 400 V/AC 450 mA Pólů: 4

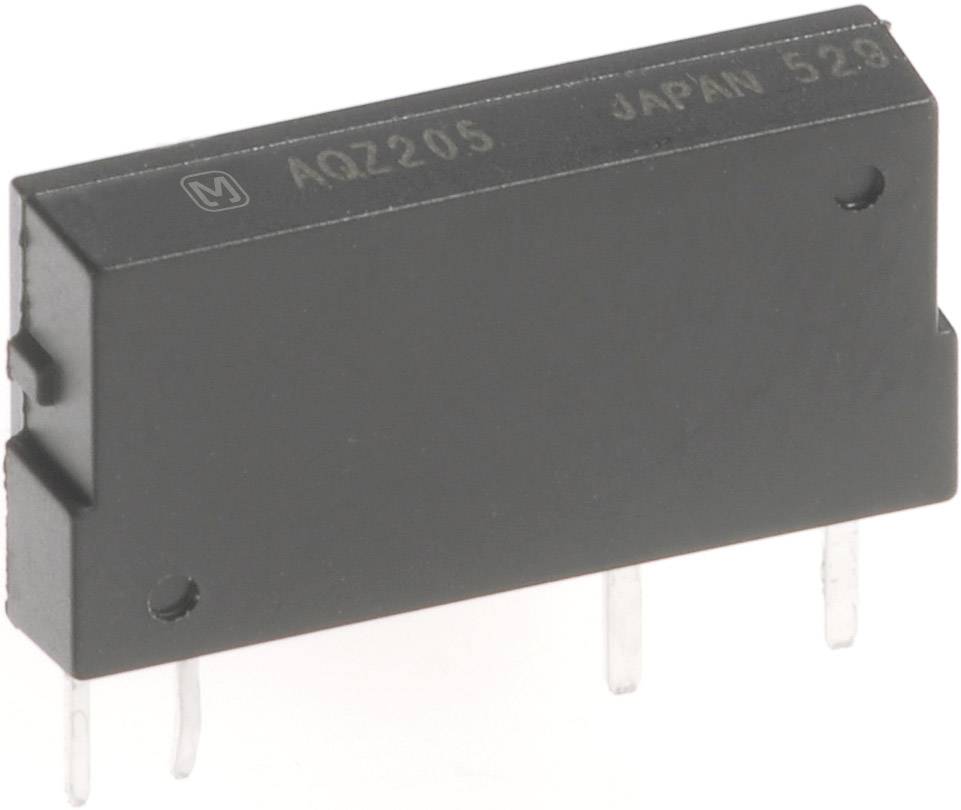

Černá elektronická součástka s nápisem 'AQZ205 JAPAN 528' zobrazuje čtyři kovové patice. Zdá se, že jde o polovodičovou součástku.

Ilustrační obrázek

Náčrt víceúčelového objektu s několika zalomenými rameny. Každý úsek zobrazuje délkové údaje: '21±0,2', '3,5±0,2' a '12,3±0,2'.

1/2

Ilustrační obrázek

Kategorie produktu

PhotoMOS relé

Typ kontaktu

1 spínací kontakt

Pólů

Spínací napětí (max.)

400 V/DC

400 V/AC

Spínací proud (max.)

450 mA

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

22 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (214,05 Kč / kus)

321,49 Kč

-33 %

214,05 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Celkový ztrátový výkon: 1,6 W
Vstupní/výstupní izolace: 2,5 kV

Kategorie produktu: PhotoMOS relé

Typ: AQZ204D

Typ kontaktu: 1 spínací kontakt

Typ pouzdra: SIL-4

Připojení: do DPS

Pólů: 4

R(on) (max.): 3.2 Ω

Spínací napětí (max.): 400 V/DC
400 V/AC

Spínací proud (max.): 450 mA

Min. teplota: -40 °C

Max. teplota: +85 °C

Délka: 21 mm

Šířka: 3.5 mm

V: 12.5 mm

Rozm.: (d x š x v) 21 x 3.5 x 12.5 mm

Obsah: 1 ks

Jmenovitý proud: (LED) 5 - 10 mA

Spínací proud: 450 mA

Typ: AQZ204D

Teplota prostředí: -40 - +85 °C

počet pólů: 4

Izol. nap.: 2500 V

Ke stažení

List technických údajů

List technických údajů 505399 Panasonic AQZ204D PhotoMOS relé 1 ks 1 spínací kontakt 400 V/DC, 400 V/AC 450 mA Pólů: 4

Popis

Jednokanálové relé PhotoMOS s 2500V vstupní/výstupní izolací v úzkém 4pinovém SIL pouzdru pro AC/DC. Nízký průchozí odpor a vysoký spínací výkon. Série AQZ D s napěťově citlivým vstupem. Vhodné pro patici relé RT3BB.
Použití: vysokorychlostní testovací systémy, měřicí, bezpečnostní a zdravotní technika, vstupní/výstupní moduly, vzdálené systémy údržby.
