Panasonic APF10212, APF10212 relé do DPS, monostabilní, 1 cívka, 250 V/AC, 6 A, 1 ks

Panasonic relé APF30024, 24V cívka, pro 6A, 277VAC a 250V~. Původ: Německo.

Ilustrační obrázek

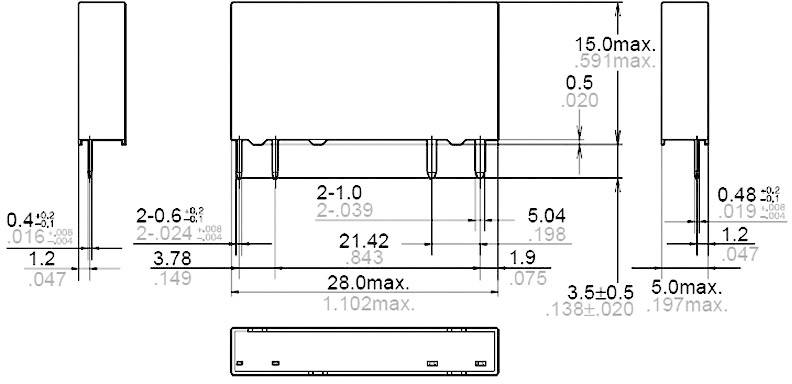

Technický výkres elektronické součástky s rozměry v milimetrech. Šířka: 28,0 mm; Výška: 15,0 mm; zobrazeny vertikální a horizontální pohledy.

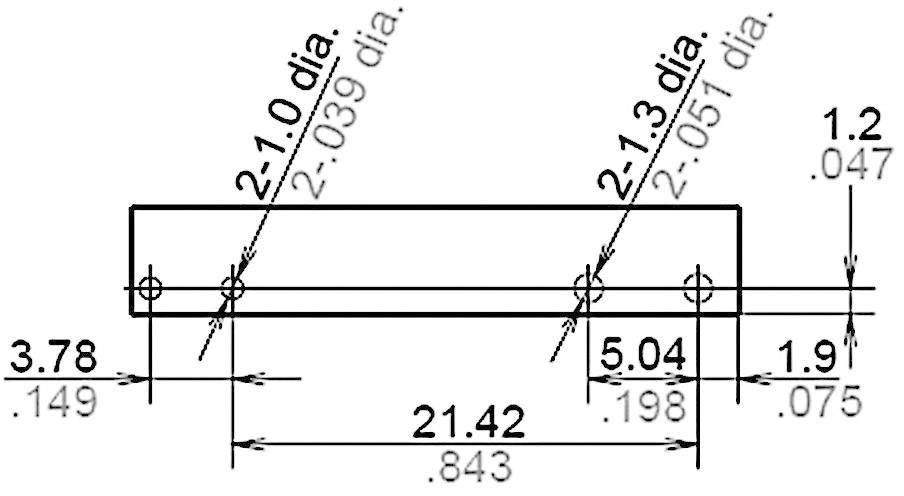

Technický výkres kovového dílu s rozměry: šířka 21,42 cm, otvory o průměru 2,1 cm. Další rozměry a průměry jsou uvedeny.

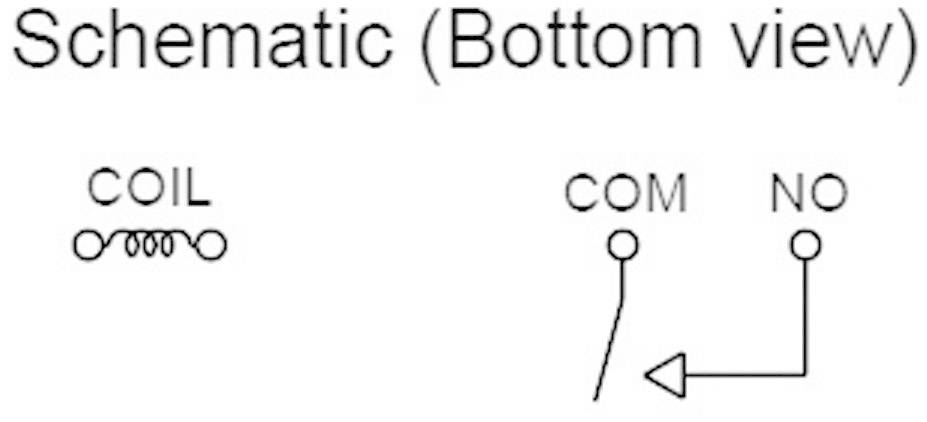

Schéma zapojení (pohled zespodu) s cívkou a popisy spínačů pro 'CÍVKA', 'COM' a 'NO'.

1/4

Ilustrační obrázek

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

12 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

1 spínací kontakt

Spínací napětí (max.)

250 V/AC

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

19 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (59,50 Kč / kus)

59,50 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: relé do DPS

Typ: APF10212

Jmenovité napětí cívky: 12 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 847 Ω

Typ kontaktu: 1 spínací kontakt

Materiál kontaktu: AgNi

Spínací napětí (max.): 250 V/AC

Spínací proud (max.): 6 A

Max. spínací výkon: 1500 VA

Vzdálenost vzduch/povrch (cívka/kontakt): 8 mm

Připojení: pájecí piny

Mechanická životnost: 5x 10⁶

Min. teplota: -40 °C

Max. teplota: +85 °C

Délka: 28 mm

Šířka: 5 mm

V: 15 mm

Rozm.: (d x š x v) 28 x 5 x 15 mm

Obsah: 1 ks

Provedení: monostabilní

Jmenovité napětí: 12 V/DC

Spínací hodnoty: 1500 VA

Spínací napětí: 250 V/AC

Spínací proud: 6 A

Typ: APF10212

Teplota prostředí: -40 - +85 °C

Ke stažení

List technických údajů

List technických údajů 505387 Panasonic APF10212, APF10212 relé do DPS, monostabilní, 1 cívka, 250 V/AC, 6 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 505387 Panasonic APF10212, APF10212 relé do DPS, monostabilní, 1 cívka, 250 V/AC, 6 A, 1 ks

Popis

Úzké výkonové relé pro použití v síti. Nízký příkon a velký rozsah spínacího výkonu. Odpovídá EN 60335-1 (zkouška žhavým drátem) a izolační požadavky podle EN/IEC 61810-1.
Použití: rozhraní aplikací, automatizace výroby, SPS řízení, průmyslová a automatizovaná technika, aplikace pro domácnost.
