Panasonic ALZ22F24 = ALZ52F24, ALZ52F24 relé do DPS, monostabilní, 1 cívka, 440 V/AC, 16 A, 1 ks

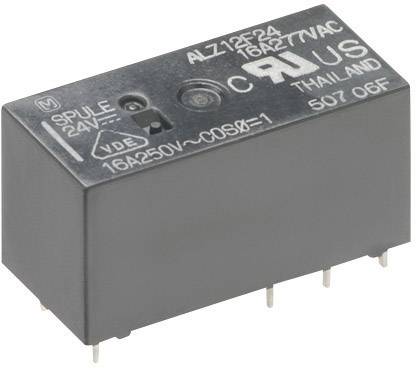

Elektrické relé s nápisem '16A 250V', černým pouzdrem a šesti připojovacími kolíky pro montáž na desku plošných spojů.

Ilustrační obrázek

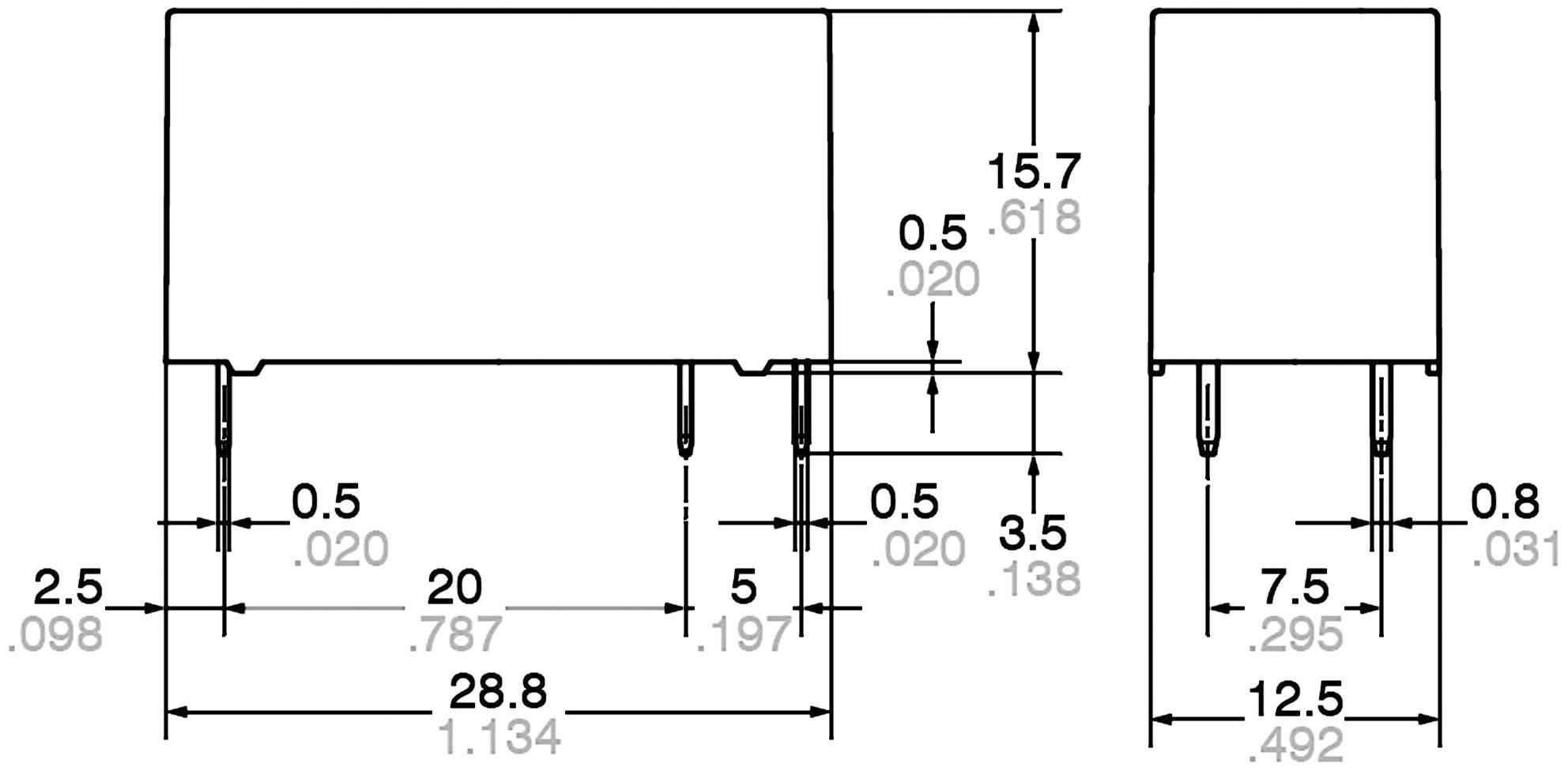

Diagram znázorňuje rozměry pravoúhlé součásti s několika rozměry v milimetrech a palcích, včetně výšky, šířky a hloubky.

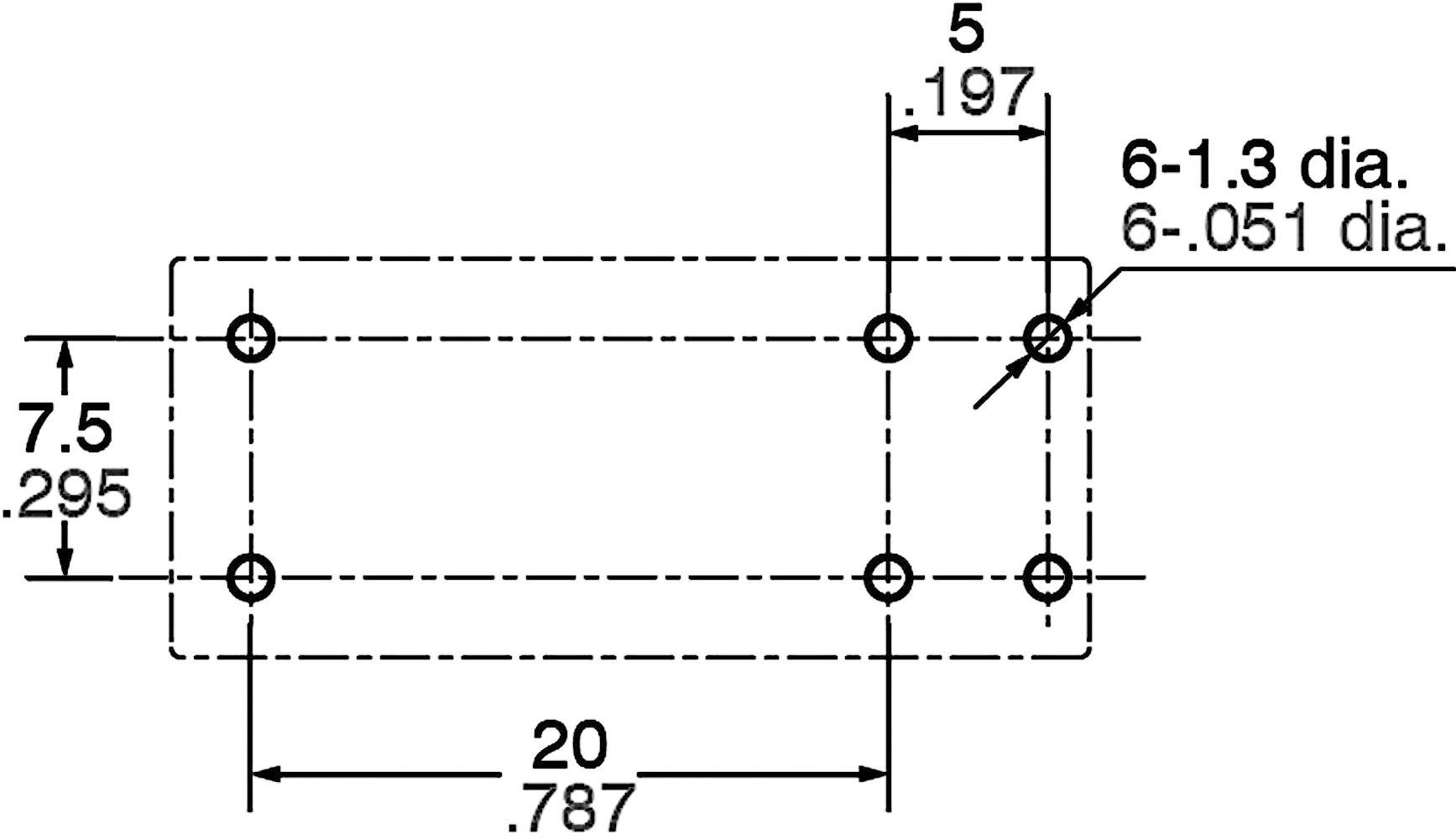

Technický výkres obdélníkového konstrukčního dílu s rozměry v milimetrech a palcích, zobrazující polohu upevňovacích otvorů.

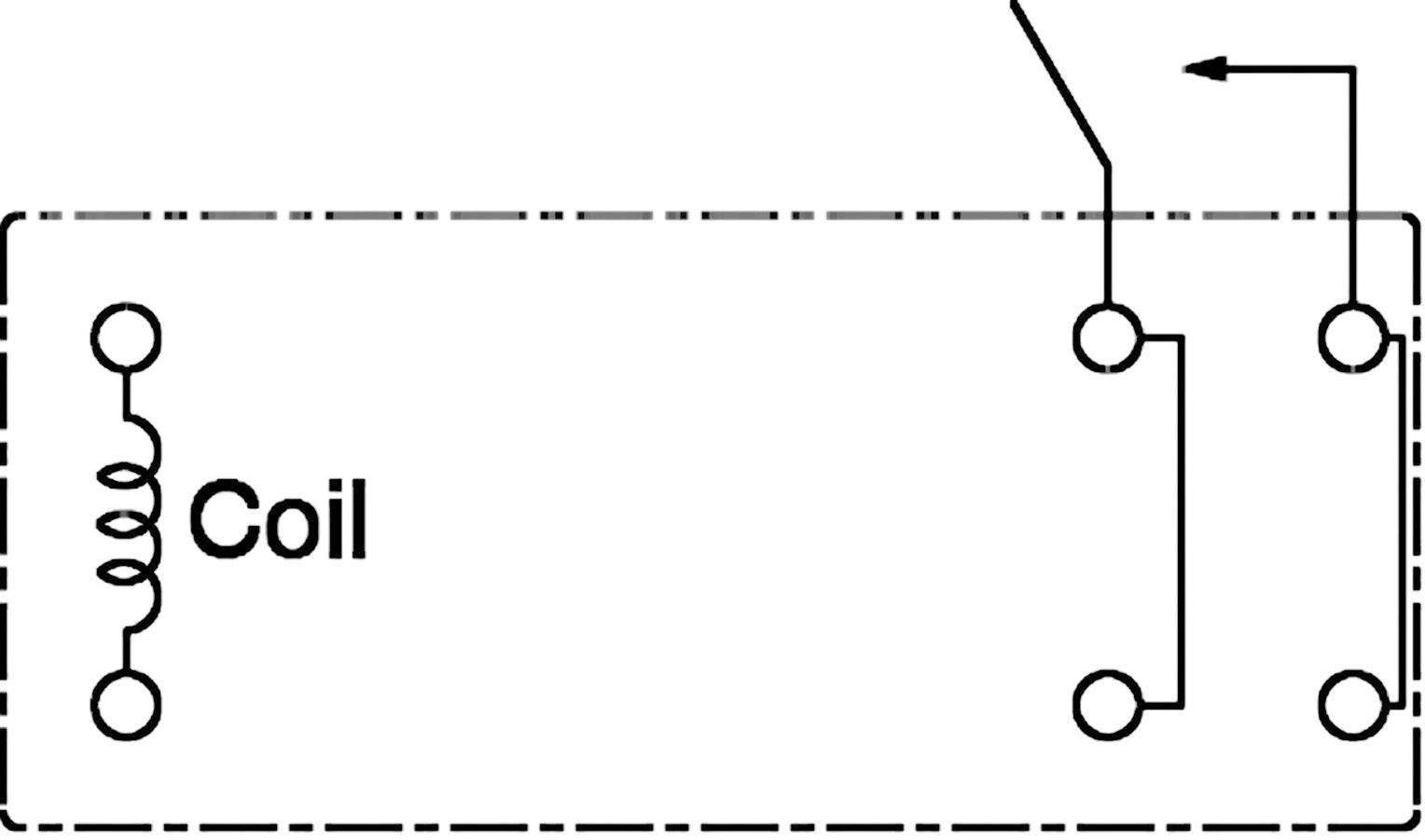

Schéma relé: Obdélníkový rámeček se symbolem cívky na levé straně, vpravo dva meziřazené kontakty.

1/4

Ilustrační obrázek

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

24 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

1 spínací kontakt

Spínací napětí (max.)

440 V/AC

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (152,88 Kč / kus)

152,88 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: relé do DPS

Typ: ALZ22F24 = ALZ52F24

Jmenovité napětí cívky: 24 V/DC

Řídicí napětí (min.): 16.8 V/DC

Řídicí napětí (max.): 31.2 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 1440 Ω

Typ kontaktu: 1 spínací kontakt

Materiál kontaktu: AgSnO2

Spínací napětí (max.): 440 V/AC

Spínací proud (max.): 16 A

Max. spínací výkon: 4000 VA

Vzdálenost vzduch/povrch (cívka/kontakt): 10 mm

Připojení: pájecí piny

Min. teplota: -40 °C

Max. teplota: +105 °C

Délka: 28.8 mm

Šířka: 12.5 mm

V: 15.7 mm

Rozm.: (d x š x v) 28.8 x 12.5 x 15.7 mm

Obsah: 1 ks

Provedení: monostabilní

Jmenovité napětí: 24 V/DC

Spínací hodnoty: 4000 VA

Typ: ALZ22F24

Ke stažení

List technických údajů

List technických údajů 504849 Panasonic ALZ22F24 = ALZ52F24, ALZ52F24 relé do DPS, monostabilní, 1 cívka, 440 V/AC, 16 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 504849 Panasonic ALZ22F24 = ALZ52F24, ALZ52F24 relé do DPS, monostabilní, 1 cívka, 440 V/AC, 16 A, 1 ks

Popis

Ploché výkonové relé s velmi vysokou odolnosti proti nárazovému napětí a vysokou vzdušnou a svorkovou cestou s nepatrným příkonem. Oblast použití: Přístroje v domácnosti, spotřební elektronika, TV/CATV, domácí elektronika, kancelářské stroje, průmyslová a automatizační technika.
