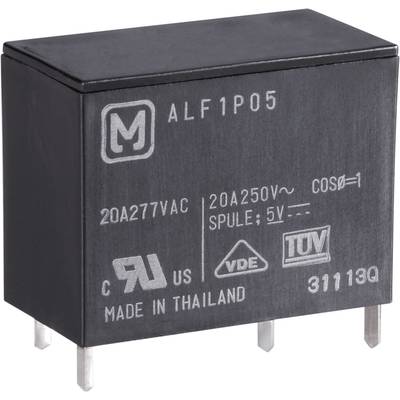

Ilustrační obrázek
1/3
Ilustrační obrázek
Panasonic ALF1P12, ALF1P12 relé do DPS, monostabilní, 1 cívka, 250 V/AC, 25 A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
relé do DPS
Jmenovité napětí cívky
12 V/DC
Mód řízení
monostabilní, 1 cívka
Typ kontaktu
1 spínací kontakt
Spínací napětí (max.)
250 V/AC
Datasheety: (PDF)
Počet
Celková cena (219,99 Kč / kus)
219,99 Kč
Včetně DPH.
Technické parametry
- Kategorie produktu
relé do DPS
- Typ
ALF1P12
- Jmenovité napětí cívky
12 V/DC
- Řídicí napětí (min.)
8.4 V/DC
- Řídicí napětí (max.)
13.2 V/DC
- Mód řízení
monostabilní, 1 cívka
- Odpor cívky
160 Ω
- Typ kontaktu
1 spínací kontakt
- Materiál kontaktu
slitina stříbra
- Spínací napětí (max.)
250 V/AC
- Spínací proud (max.)
25 A
- Max. spínací výkon
6250 VA
- Vzdálenost vzduch/povrch (cívka/kontakt)
9.5 mm
- Připojení
pájecí piny
- Mechanická životnost
2 x 106
- Min. teplota
-40 °C
- Max. teplota
+60 °C
- Délka
30.1 mm
- Šířka
15.7 mm
- V
23.3 mm
- Rozm.
(d x š x v) 30.1 x 15.7 x 23.3 mm
- Obsah
1 ks
- Provedení
monostabilní
- Proudový odběr
0,9 W
- Jmenovité napětí
12 V/DC
- Spínací hodnoty
6250 VA
- Spínací napětí
250 V/AC
- Spínací proud
25 A
- Dielektrická pevnost
(kontakt/cívka) 10 000 V
- Typ
ALF1P12
- Teplota prostředí
-40 až +60 °C
Ke stažení
List technických údajů
List technických údajů 505003 Panasonic ALF1P12, ALF1P12 relé do DPS, monostabilní, 1 cívka, 250 V/AC, 25 A, 1 ks
Popis
Výkonové relé s vysokou dielektrickou pevností a možností vysokého spínacího proudu. Použití: domácí spotřebiče, hnědá technika, zátěže motoru.
Doplňující informace
Schválení: VDE, UL, CSA, TÜV.
