Panasonic ALDP112, ALDP112 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 277 V/AC, 5 A, 1 ks

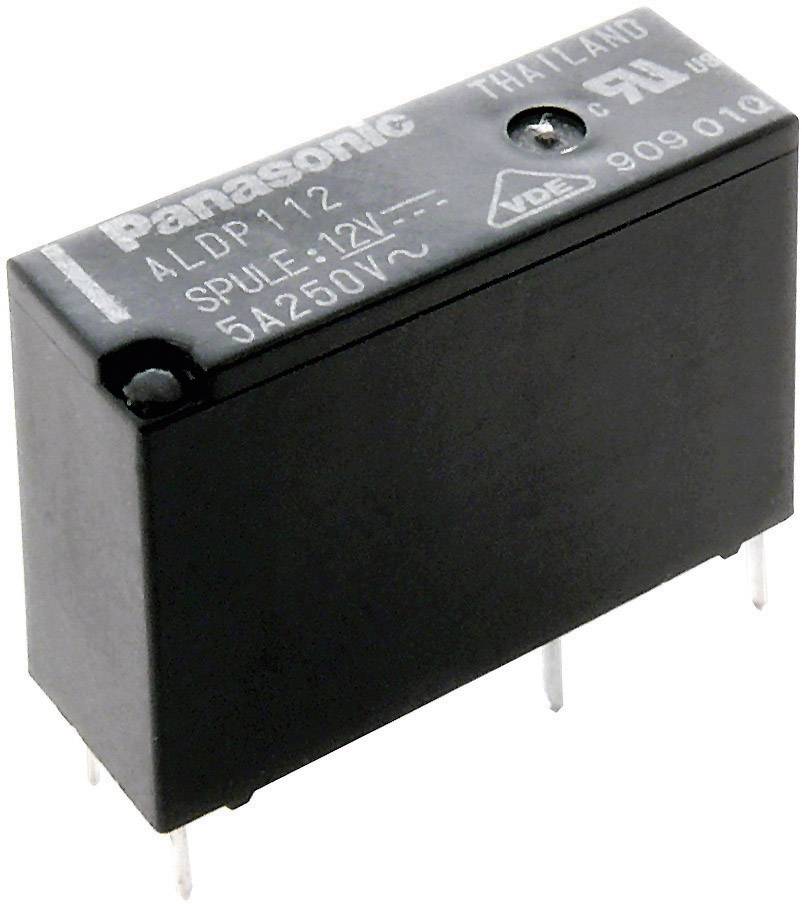

Relé Panasonic 'ALDP112' s pěti piny, cívka 12V. Černá obdélníková součástka s vytištěnými technickými specifikacemi.

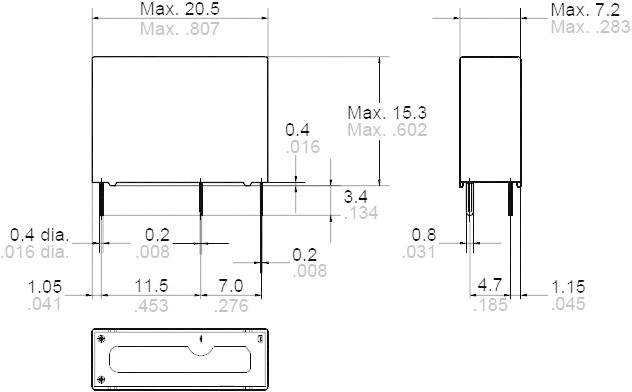

Technický výkres obdélníkové součástky s rozměry v milimetrech a palcích. Přední a boční pohled, umístění kontaktů.

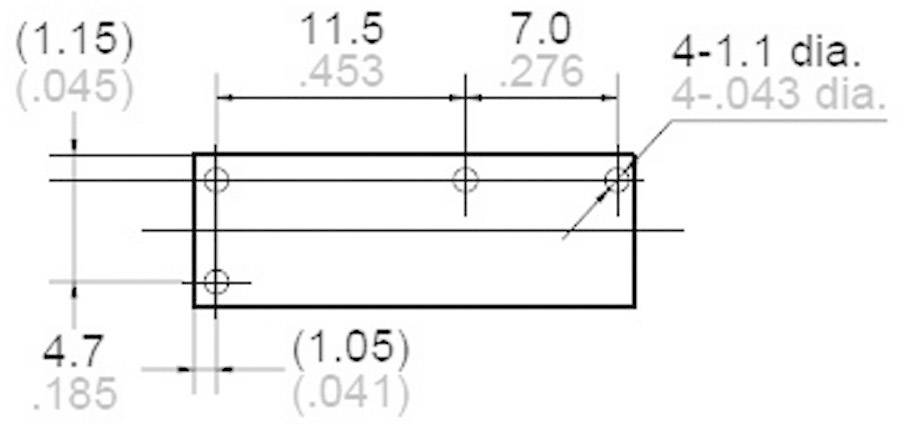

Technický výkres obdélníkové součástky se čtyřmi montážními otvory. Rozměry: 11,5 x 4,7 cm. Průměr otvorů: 0,43 cm.

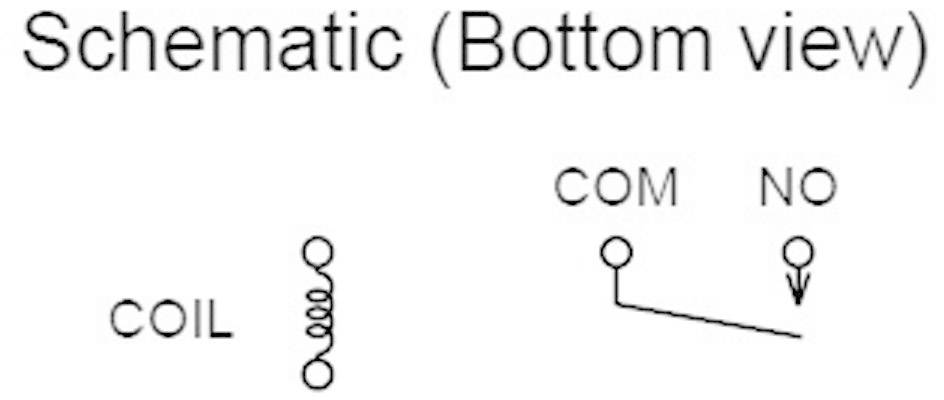

'Pohled zdola - schéma zapojení.' Zobrazuje symbol 'cívky' a diagram s 'COM' a 'NO', který znázorňuje elektrické svorky.

1/4

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

12 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

1 spínací kontakt

Spínací napětí (max.)

30 V/DC

277 V/AC

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

34 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (38,83 Kč / kus)

38,83 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: relé do DPS

Typ: ALDP112

Jmenovité napětí cívky: 12 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 720 Ω

Typ kontaktu: 1 spínací kontakt

Materiál kontaktu: AgNi

Spínací napětí (max.): 30 V/DC
277 V/AC

Spínací proud (max.): 5 A

Max. spínací výkon: 150 W
1385 VA

Vzdálenost vzduch/povrch (cívka/kontakt): 6 mm

Připojení: pájecí piny

Mechanická životnost: 5 x 10⁶

Min. teplota: -40 °C

Max. teplota: +85 °C

Délka: 20.5 mm

Šířka: 7.2 mm

V: 15.3 mm

Rozm.: (d x š x v) 20.5 x 7.2 x 15.3 mm

Obsah: 1 ks

Provedení: monostabilní

Jmenovité napětí: 12 V/DC

Spínací hodnoty: 1385 VA/150 W

Spínací napětí: 277 V/AC/30 V/DC

Spínací proud: 5 A

Typ: ALDP112

Teplota prostředí: -40 - +85 °C

Ke stažení

List technických údajů

List technických údajů 505384 Panasonic ALDP112, ALDP112 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 277 V/AC, 5 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 505384 Panasonic ALDP112, ALDP112 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 277 V/AC, 5 A, 1 ks

Popis

Velmi tenká výkonová relé (šířka pouze 7 mm) s vysokou elektrickou pevností přes 10 kV mezi cívkou a kontaktem a komora pro svedení zkratových a bludných proudů o velikosti 6 mm. Nízký odebíraný výkon a vysoká odolonost vůči zkratu. Použití: Zařízení pro domácnost, kancelářská zařízení, průmyslová a automatizační technika.
