Panasonic AGQ20012, AGQ20012 relé do DPS, monostabilní, 1 cívka, 110 V/DC, 125 V/AC, 1 A, 1 ks | Conrad Electronic | Conrad CZ

Elektronická komponenta s označením 'AGQ2004H', pocházející z Japonska, která má několik kovových kolíků na spodní straně.

Elektronická komponenta s označením 'AGQ2004H', pocházející z Japonska, která má několik kovových kolíků na spodní straně.

Technický výkres elektronických součástek s podrobnými rozměry v milimetrech. Dva komponenty s různou velikostí a počtem pinů.

Technický výkres vrtné šablony: 8 otvorů o průměru 0,85 mm. Vzdálenosti: 3,20 mm horizontálně, 2,20 mm vertikálně.

Schéma zapojení s připojením ke kladnému a zápornému pólu a směrovými šipkami. Šipka ukazuje z 1 kladným směrem k 8. Indikátor ukazuje směr proudění.

1/4

Ilustrační obrázek

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

12 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

2 přepínací kontakty

Spínací napětí (max.)

110 V/DC

125 V/AC

Datasheety: (PDF)

Panasonic

Okamžité doručení: Út 13. 10.

34 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Ks

Celková cena (74,37 Kč / kus)

74,37 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: relé do DPS

Typ: AGQ20012

Jmenovité napětí cívky: 12 V/DC

Řídicí napětí (min.): 9 V/DC

Řídicí napětí (max.): 18 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 1028 Ω

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgPd + Au

Spínací napětí (max.): 110 V/DC
125 V/AC

Spínací proud (max.): 1 A

Max. spínací výkon: 30 W
37.5 VA

Připojení: pájecí piny

Min. teplota: -40 °C

Max. teplota: +85 °C

Délka: 10.6 mm

Šířka: 7.2 mm

V: 5.2 mm

Rozm.: (d x š x v) 10.6 x 7.2 x 5.2 mm

Obsah: 1 ks

Provedení: monostabilní

Jmenovité napětí: 12 V/DC

Spínací hodnoty: 30 W/37,5 VA

Typ: AGQ20012

Ke stažení

List technických údajů

List technických údajů 504822 Panasonic AGQ20012, AGQ20012 relé do DPS, monostabilní, 1 cívka, 110 V/DC, 125 V/AC, 1 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 504822 Panasonic AGQ20012, AGQ20012 relé do DPS, monostabilní, 1 cívka, 110 V/DC, 125 V/AC, 1 A, 1 ks

Popis

Extrémně kompaktní a ploché ultraminiaturní signální relé s malou základní plochou pro vysokou hustotu záznamu. Velmi vysoká dielektrická pevnost dle normy Bellcore. Oblasti použití: telekomunikace, spotřební elektronika, měřící, zabezpečovací a medicínská technika.

Doplňující informace

Schváleno dle: UL, CSA, BSI.

Popis

Extrémně kompaktní a ploché ultraminiaturní signální relé s malou základní plochou pro vysokou hustotu záznamu. Velmi vysoká dielektrická pevnost dle normy Bellcore. Oblasti použití: telekomunikace, spotřební elektronika, měřící, zabezpečovací a medicínská technika.

Doplňující informace

Schváleno dle: UL, CSA, BSI.

Relé, zásuvné relé - co přesně hledáte?

Další zajímavé produkty

(^*Všechny ceny jsou bez DPH.)

Finder 40.52.9.024.0000, 40.52.9.024.0000 relé do DPS, monostabilní, 1 cívka, 400 V/AC, 8 A, 1 ks

Finder 40.52.9.024.0000, 40.52.9.024.0000 relé do DPS, monostabilní, 1 cívka, 400 V/AC, 8 A, 1 ks

Conrad Electronic

107,43 Kč^*

Úzké násuvné relé pro desky plošných spojů, série 34 Finder 34.51.7.024.0010, 24 V/DC, 6 A

Úzké násuvné relé pro desky plošných spojů, série 34 Finder 34.51.7.024.0010, 24 V/DC, 6 A

Conrad Electronic

119,83 Kč^*

Výkonové zásuvné relé Finder 24 V/AC, 12 A, 2 přepínací kontakty, 56.32.8.024.0040, 1 ks

Výkonové zásuvné relé Finder 24 V/AC, 12 A, 2 přepínací kontakty, 56.32.8.024.0040, 1 ks

Conrad Electronic

247,11 Kč^*

Finder 55.34.9.024.0040, 55.34.9.024.0040 zátěžové relé, monostabilní, 1 cívka, 250 V/AC, 7 A, 1 ks

Finder 55.34.9.024.0040, 55.34.9.024.0040 zátěžové relé, monostabilní, 1 cívka, 250 V/AC, 7 A, 1 ks

Conrad Electronic

210,74 Kč^*

Hongfa HF105F-1/012DT-1ZST (136), HF105F-1/012DT-1ZST (136) relé do DPS, monostabilní, 1 cívka, 28 V/DC, 277 V/AC, 20 A,

Hongfa HF105F-1/012DT-1ZST (136), HF105F-1/012DT-1ZST (136) relé do DPS, monostabilní, 1 cívka, 28 V/DC, 277 V/AC, 20 A,

Conrad Electronic

80,98 Kč^*

RT-výkonové relé pro DPS, 8 A, 2 x přepínací kontakty 24 V/DC TE Connectivity RT424024

RT-výkonové relé pro DPS, 8 A, 2 x přepínací kontakty 24 V/DC TE Connectivity RT424024

Conrad Electronic

49,15 Kč^*

Finder 40.31.7.024.0000, 40.31.7.024.0000 relé do DPS, monostabilní, 1 cívka, 400 V/AC, 12 A, 1 ks

Finder 40.31.7.024.0000, 40.31.7.024.0000 relé do DPS, monostabilní, 1 cívka, 400 V/AC, 12 A, 1 ks

Conrad Electronic

95,03 Kč^*

Idec RF1V-2A2BL-D24 relé do DPS 24 V/DC 6 A 2 spínací kontakty, 2 rozpínací kontakty 1 ks

Idec RF1V-2A2BL-D24 relé do DPS 24 V/DC 6 A 2 spínací kontakty, 2 rozpínací kontakty 1 ks

Conrad Electronic

533,06 Kč^*

Finder 50.12.9.024.5000, 50.12.9.024.5000 relé do DPS, monostabilní, 1 cívka, 400 V/AC, 8 A, 1 ks

Finder 50.12.9.024.5000, 50.12.9.024.5000 relé do DPS, monostabilní, 1 cívka, 400 V/AC, 8 A, 1 ks

Conrad Electronic

304,96 Kč^*

TRU COMPONENTS SRD-S-112DM, 1464394 relé do DPS, monostabilní, 1 cívka, 277 V/AC, 15 A, 1 ks

TRU COMPONENTS SRD-S-112DM, 1464394 relé do DPS, monostabilní, 1 cívka, 277 V/AC, 15 A, 1 ks

Conrad Electronic

59,50 Kč^*

Aratas G2R-2-12V, G2R-2-12V relé do DPS, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Aratas G2R-2-12V, G2R-2-12V relé do DPS, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Conrad Electronic

128,09 Kč^*

TRU COMPONENTS SRD-S-112D, 1464395 relé do DPS, monostabilní, 1 cívka, 277 V/AC, 12 A, 1 ks

TRU COMPONENTS SRD-S-112D, 1464395 relé do DPS, monostabilní, 1 cívka, 277 V/AC, 12 A, 1 ks

Conrad Electronic

64,45 Kč^*

Fujitsu FTR-B3 CA 4,5V, FTR-B3 CA 4,5V relé do DPS, monostabilní, 1 cívka, 220 V/DC, 250 V/AC, 2 A, 1 ks

Fujitsu FTR-B3 CA 4,5V, FTR-B3 CA 4,5V relé do DPS, monostabilní, 1 cívka, 220 V/DC, 250 V/AC, 2 A, 1 ks

Conrad Electronic

71,07 Kč^*

Výkonové zásuvné relé Finder 24 V/DC, 12 A, 2 přepínací kontakty, 56.32.9.024.4040, 1 ks

Výkonové zásuvné relé Finder 24 V/DC, 12 A, 2 přepínací kontakty, 56.32.9.024.4040, 1 ks

Conrad Electronic

276,86 Kč^*

Idec RF1V-5A1BL-D24, RF1V-5A1BL-D24 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 250 V/AC, 6 A, 1 ks

Idec RF1V-5A1BL-D24, RF1V-5A1BL-D24 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 250 V/AC, 6 A, 1 ks

Conrad Electronic

789,26 Kč^*

Finder 43.41.7.024.4300, 43.41.7.024.4300 relé do DPS, 250 V/AC, 10 A, 1 ks

Finder 43.41.7.024.4300, 43.41.7.024.4300 relé do DPS, 250 V/AC, 10 A, 1 ks

Conrad Electronic

90,90 Kč^*

Idec RF1V-3A1BL-D24, RF1V-3A1BL-D24 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 250 V/AC, 6 A, 1 ks

Idec RF1V-3A1BL-D24, RF1V-3A1BL-D24 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 250 V/AC, 6 A, 1 ks

Conrad Electronic

706,61 Kč^*

TE Connectivity PB134012, 2-1415030-1 relé do DPS, monostabilní, 1 cívka, 400 V/AC, 10 A, 1 ks

TE Connectivity PB134012, 2-1415030-1 relé do DPS, monostabilní, 1 cívka, 400 V/AC, 10 A, 1 ks

Conrad Electronic

42,75 Kč^*

TRU COMPONENTS MR20-3FF-DC12, 1572076 relé do DPS, 250 V/AC, 10 A, 1 ks

TRU COMPONENTS MR20-3FF-DC12, 1572076 relé do DPS, 250 V/AC, 10 A, 1 ks

Conrad Electronic

107,43 Kč^*

Finder 40.52.9.012.0000, 40.52.9.012.0000 relé do DPS, monostabilní, 1 cívka, 400 V/AC, 8 A, 1 ks

Finder 40.52.9.012.0000, 40.52.9.012.0000 relé do DPS, monostabilní, 1 cívka, 400 V/AC, 8 A, 1 ks

Conrad Electronic

107,43 Kč^*

Zettler Electronics AZ850P2-12, 507444 relé do DPS, bistabilní, 2 cívky, 220 V/DC, 250 V/AC, 1 A, 1 ks

Zettler Electronics AZ850P2-12, 507444 relé do DPS, bistabilní, 2 cívky, 220 V/DC, 250 V/AC, 1 A, 1 ks

Conrad Electronic

80,98 Kč^*

Zettler Electronics, AZ851-12 SMD relé, monostabilní, 1 cívka, 220 V/DC, 1, 1 ks

Zettler Electronics, AZ851-12 SMD relé, monostabilní, 1 cívka, 220 V/DC, 1, 1 ks

Conrad Electronic

54,54 Kč^*

AFE BSVR-SS-205L, 1405620 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 125 V/AC, 2 A, 1 ks

AFE BSVR-SS-205L, 1405620 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 125 V/AC, 2 A, 1 ks

Conrad Electronic

32,22 Kč^*

-52%

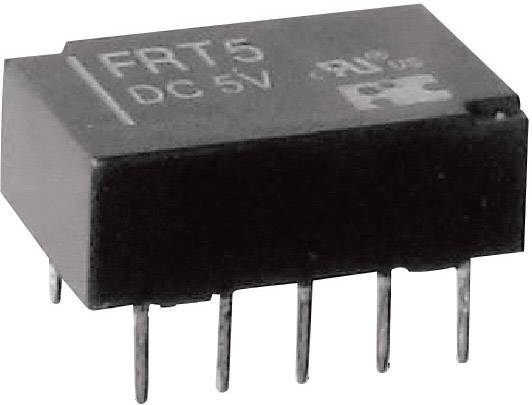

FiC FRT5-DC12V relé do DPS 12 V/DC 1 A 2 přepínací kontakty 1 ks
