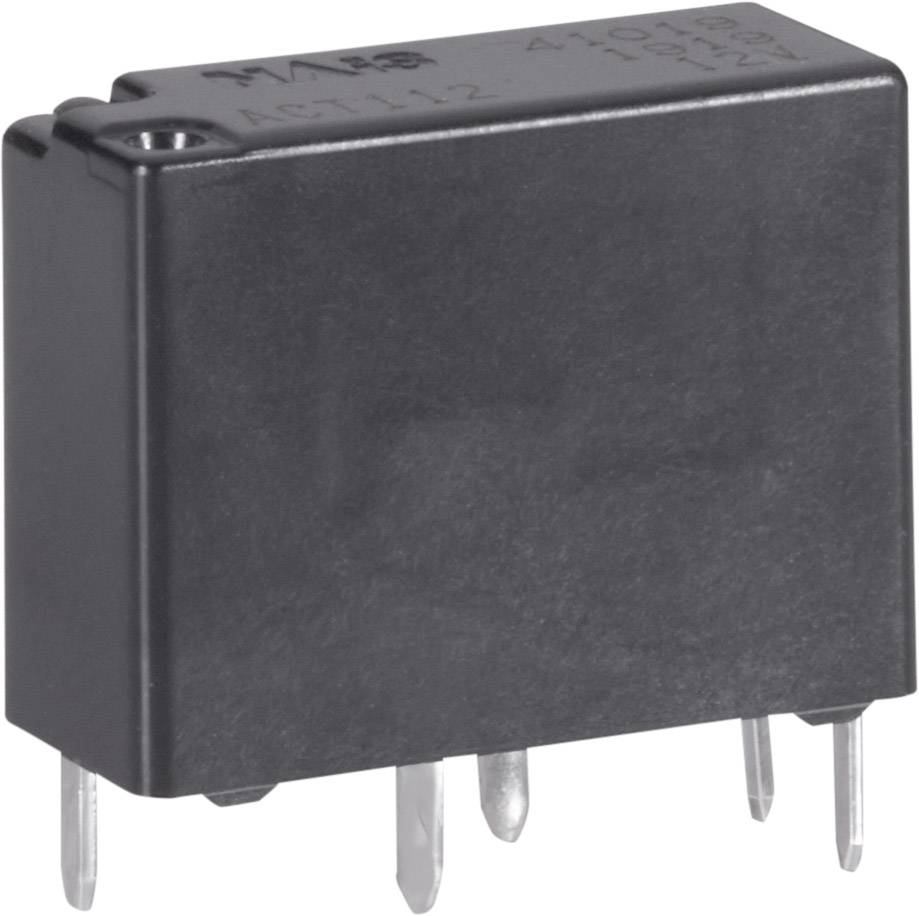

Panasonic ACT112 ACT112 relé motorového vozidla , 20 A
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
relé motorového vozidla
Jmenovité napětí cívky
12 V/DC
Typ kontaktu
1 přepínací kontakt
Připojení
do DPS
Spínací napětí (max.)
14 V/DC
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
107,43 Kč
5
7% = 7,02 Kč
100,41 Kč
10
9% = 9,83 Kč
97,60 Kč
25
11% = 11,70 Kč
95,73 Kč
50
13% = 13,80 Kč
93,63 Kč
100
15% = 16,15 Kč
91,28 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (107,43 Kč / kus)
107,43 Kč
Bez DPH.
Už jen 8 Ks skladem!
Technické parametry
- Minimální spínací proud při 12 V DC: 1 A
- Výkon cívky: 800 mW
- Kategorie produktu
relé motorového vozidla
- Typ
ACT112
- Vlastnosti
Bez upevňovacího úhelníku
- Jmenovité napětí cívky
12 V/DC
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
slitina stříbra
- Připojení
do DPS
- Spínací napětí (max.)
14 V/DC
- Spínací proud (max.)
20 A
- Zavírací kontakt spínacího proudu (max.)
20 A
- Odpor cívky
180 Ω
- Min. teplota
-40 °C
- Max. teplota
+85 °C
- Šířka
7.2 mm
- V
13.5 mm
- Délka
17.4 mm
- Rozm.
(d x š x v) 17.4 x 7.2 x 13.5 mm
- Provedení
Monostabilní
- Jmenovité napětí
12 V/DC
- Spínací hodnoty
(pracovní kontakt) 20 A/14 V/DC, (rozpínač) 10 A/14 V/DC
- Typ
ACT112
Ke stažení
List technických údajů
List technických údajů 504988 Panasonic ACT112 ACT112 relé motorového vozidla , 20 A
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 504988 Panasonic ACT112 ACT112 relé motorového vozidla , 20 A
Popis
Úzké miniaturní automobilové relé se zapečetěném pouzdrem. Dodává se jako relé s jednotlivou nebo dvojitou cívkou. Relé CT2 s integrovaným můstkem H pro inverzní spínání motoru. Použití: komfortní elektronika, stahování oken, centrální uzavírání, nastavování sedadel, posuvná střecha, ventilátor, nastavení vnějších zrcátek, osvětlení.
Doplňující informace
Informace o náběhovém proudu se týkají maximálního náběhového proudu. Bližší specifikace naleznete v dokumentaci, která je Vám bezplatně k dispozici ke stažení.
