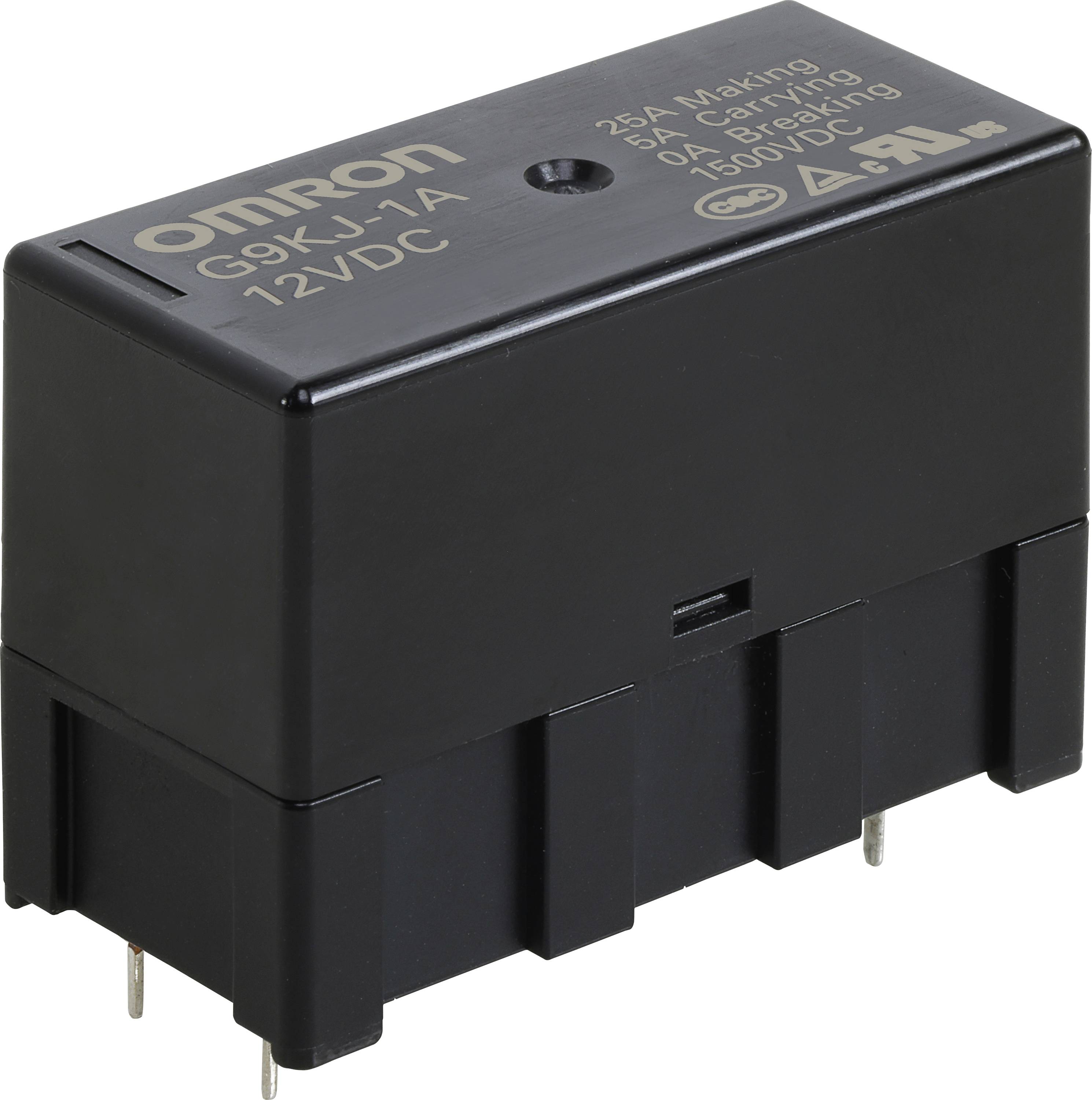

Omron G9KJ-1A DC24, G9KJ-1A DC24 Velmi výkonné tiskové relé, monostabilní, 1 cívka, 1500 V/DC, 25 A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Box
Kategorie produktu
Velmi výkonné tiskové relé
Jmenovité napětí cívky
24 V/DC
Mód řízení
monostabilní, 1 cívka
Typ kontaktu
1 spínací kontakt
Datasheety: (PDF)
Počet
Celková cena (699,00 Kč / kus)
699,00 Kč
Včetně DPH.
Hlavní benefity
Vysoce výkonné stejnosměrné relé G9KJ, jmenovité napětí 24 VDC
- Kompaktní relé optimalizované pro předběžné nabíjení v 1500 v DC systémech
- Vhodné pro obvody s rozběhovým proudem až 25 A.
- Minimální odpor vzduchu 14 mm a nejméně 25 mm vzdálenosti mezi cívkou a kontakty
- Vysoká citlivost při snímku cívky 530 mW
Technické parametry
- Izolační odpor: Min. 1000 MΩ
- Dielektrická pevnost: 6000 v AC (mezi cívkou a kontakty)
- Odolnost proti vibracím: 10 až 55 až 10 Hz, 0,75 mm jednoamplifová amplituda.
- Druh obalu
Box
- Kategorie produktu
Velmi výkonné tiskové relé
- Typ
G9KJ-1A DC24
- Jmenovité napětí cívky
24 V/DC
- Řídicí napětí (min.)
18 V/DC
- Řídicí napětí (max.)
26.4 V/DC
- Mód řízení
monostabilní, 1 cívka
- Odpor cívky
1087 Ω
- Výkon cívky
530 VA
- Typ kontaktu
1 spínací kontakt
- Materiál kontaktu
slitina stříbra
- Spínací napětí (max.)
1500 V/DC
- Spínací proud (max.)
25 A
- Max. spínací výkon
1500 W
- Vzdálenost vzduch/povrch (cívka/kontakt)
14 mm
- Připojení
do DPS
- Izolační napětí
1500 V/DC
- Reakční doba
15 ms
- Čas rozpadu
5 ms
- Elektrická životnost
120000 operací
- Mechanická životnost
500000 operací
RT II (pevně utěsněné)
- Min. teplota
-40 °C
- Max. teplota
85 °C
- Hmotnost
16 g
- Barva
černá
- Délka
37.2 mm
- Šířka
17 mm
- V
25.5 mm
- Rozm.
(d x š x v) 37.2 x 17 x 25.5 mm
- Obsah
1 ks
Ke stažení
List technických údajů
List technických údajů 3589252 Omron G9KJ-1A DC24, G9KJ-1A DC24 Velmi výkonné tiskové relé, monostabilní, 1 cívka, 1500 V/DC, 25 A, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3589252 Omron G9KJ-1A DC24, G9KJ-1A DC24 Velmi výkonné tiskové relé, monostabilní, 1 cívka, 1500 V/DC, 25 A, 1 ks
Popis
Toto relé je vhodné zejména pro přednabíjení vysokonapěťových stejnosměrných spotřebičů, jako jsou např. rychlonabíječky pro elektrická vozidla a systémy pro ukládání energie (1000 v až 1500 v DC). Výměna běžné stykače pomocí tohoto relé přispívá k kompaktnímu provedení.
G9KJ je vyčnívající relé v rámci sortimentu desek od společnosti Omron pro desky plošných spojů, vhodné pro přednabíjecí aplikace.
Tento text byl přeložen strojově.
G9KJ je vyčnívající relé v rámci sortimentu desek od společnosti Omron pro desky plošných spojů, vhodné pro přednabíjecí aplikace.
Tento text byl přeložen strojově.
