Omron G6S-2 5 VDC, G6S-2 5 VDC relé do DPS, monostabilní, 1 cívka, 220 V/DC, 250 V/AC, 2 A, 1 ks

Obdélníková elektronická součástka s nápisem 'OMRON G5S-2-Y 5VDC MADE IN JAPAN', čtyři kovové nožky vystupují ven.

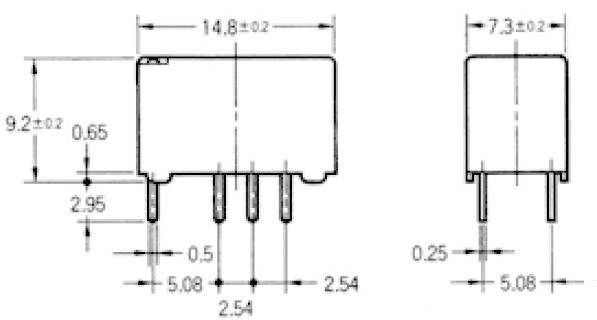

Technický výkres dvou obdélníkových elektronických součástek s rozměry. Vlevo: 14,8 x 9,2 mm, vpravo: 7,3 x 5 mm.

Spínací symbol s označeními: Vlevo kladné a záporné body. Vpravo spínací propojení mezi svorkami 3-4, 8-9.

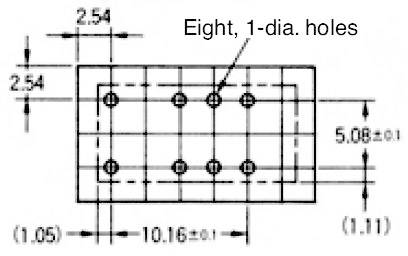

Technický výkres obdélníkové součástky s osmi otvory (průměr 1). Rozměry: 2,54, 5,08, 10,16 mm.

1/4

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

5 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

2 přepínací kontakty

Spínací napětí (max.)

220 V/DC

250 V/AC

Datasheety: (PDF)

Okamžité doručení: St 23. 9.

279 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (64,45 Kč / kus)

64,45 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Extrémně úzké signálové relé G6S

Dodatečné informace:

Technické parametry

Impulsní výdržné napětí: (cívka/kontakt, otevřené kontakty) 2500 V
Vodotěsně RTIII

Kategorie produktu: relé do DPS

Typ: G6S-2 5 VDC

Jmenovité napětí cívky: 5 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 178 Ω

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: Ag + Au

Spínací napětí (max.): 220 V/DC
250 V/AC

Spínací proud (max.): 2 A

Max. spínací výkon: 60 W
62.5 VA

Připojení: pájecí piny

Elektrická životnost: 100 000 spínacích cyklů

Mechanická životnost: 100x 10⁶ spínacích cyklů

Min. teplota: -40 °C

Max. teplota: +85 °C

Délka: 14.8 mm

Šířka: 7.3 mm

V: 9.2 mm

Rozm.: (d x š x v) 14.8 x 7.3 x 9.2 mm

Obsah: 1 ks

Splňuje RoHS: ano

Engineering Part No: G6S25DC

Engineering Series No: G6S25DC

Provedení: THT

Izolační odpor: (500 V/DC) 1000 MΩ MΩ

Jmenovité napětí: 5 V/DC

Spínací hodnoty: 125 V/AC / 0,5 A / 30 V/DC / 2 A, 62,5 VA/60 W

Spínací napětí: 220 V/DC / 250 V/AC V/AC

Spínací proud: 2 A

Dielektrická pevnost: (cívka/kontakt) 2000 V/AC / (kontaktní páry) 1500 V/AC / (otevřené kontakty) 1000 V/AC V/AC

Typ: G6S-2 5 VDC

Teplota prostředí: -40 - +85 °C

Ke stažení

List technických údajů

List technických údajů 503840 Omron G6S-2 5 VDC, G6S-2 5 VDC relé do DPS, monostabilní, 1 cívka, 220 V/DC, 250 V/AC, 2 A, 1 ks

Popis

Monostabilní polarizované telekomunikační relé nové generace. Splňuje požadavky na vyšší izolační a impulsní výdržné napětí dle normy Bellcore s 2,5 kV mezi kontakty. Kromě telekomunikace je relé vhodné také pro měřící průmyslové aplikace. Velmi nízká spotřeba energie 140 mW. Možnost infračerveného pájení!
