Omron G6B-2114P-US 24 VDC, G6B-2114P-US 24 VDC relé do DPS, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Černé obdélníkové relé se čtyřmi kolíky, s viditelným nápisem 'G6B-1114P', pravděpodobně pro průmyslové nebo elektronické použití.

Ilustrační obrázek

Technický výkres elektronické součástky s rozměry: šířka 10,16 mm, výška 11 mm, hloubka 7,62 mm.

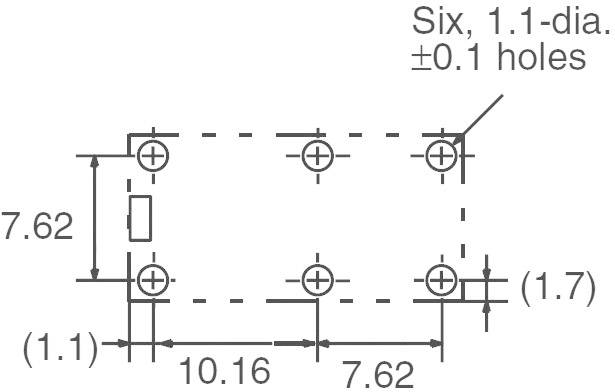

Technický výkres obdélníkové součásti s šesti otvory o průměru 1,1 ±0,1. Rozměry: celková délka 17,78, šířka 7,62.

Elektrický schéma zapojení se symboly a čísly od 1 do 8. Plán zobrazuje uspořádání spínačů a připojení.

1/4

Ilustrační obrázek

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

24 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Spínací napětí (max.)

125 V/DC

380 V/AC

Datasheety: (PDF)

Okamžité doručení: St 23. 9.

21 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (57,84 Kč / kus)

57,84 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Odolnost proti plazivým proudům: PTI (funkce CTI) > 100
Vodotěsně RTIII

Kategorie produktu: relé do DPS

Typ: G6B-2114P-US 24 VDC

Jmenovité napětí cívky: 24 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 1920 Ω

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Materiál kontaktu: AgNi

Spínací napětí (max.): 125 V/DC
380 V/AC

Spínací proud (max.): 5 A

Max. spínací výkon: 150 W
1250 VA

Vzdálenost vzduch/povrch (cívka/kontakt): 3.2 mm

Připojení: pájecí piny

Elektrická životnost: 100 000 spínacích cyklů

Mechanická životnost: 50x 10⁶ spínacích cyklů

Min. teplota: -25 °C

Max. teplota: +70 °C

Délka: 20 mm

Šířka: 11 mm

V: 11 mm

Rozm.: (d x š x v) 20 x 11 x 11 mm

Obsah: 1 ks

Engineering Part No: G6B2114PUS24DC

Engineering Series No: G6B2114PUS24DC

Izolační odpor: (500 V/DC) 1000 MΩ MΩ

Jmenovité napětí: 24 V/DC

Spínací hodnoty: 250 V/AC / 30 V/DC / 5 A, 1250 VA / 150 W W

Spínací napětí: 125 V/DC / 380 V/AC V/AC

Spínací proud: 5 A

Dielektrická pevnost: (cívka/kontakt) 3000 V/AC / (otevřený kontakt) 1000 V/AC V/AC

Typ: G6B-2114P-US 24 VDC

Teplota prostředí: -25 - +70 °C

Ke stažení

List technických údajů

List technických údajů 503828 Omron G6B-2114P-US 24 VDC, G6B-2114P-US 24 VDC relé do DPS, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 503828 Omron G6B-2114P-US 24 VDC, G6B-2114P-US 24 VDC relé do DPS, monostabilní, 1 cívka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Popis

Monostabilní velmi kompaktní a ploché relé na desku plošných spojů s výhodou oddělených spínacích a rozpínacích kontaktů! Polarizovaný, nízký příkon a nízké rozptylové magnetické pole! Použití v měřicí technice, kancelářských aplikací, u automatizace a v průmyslovém řízení.
