OBO Bettermann 5095281 V20-1+FS-280 zařízení s přepěťovou ochranou 20 kA 1 ks

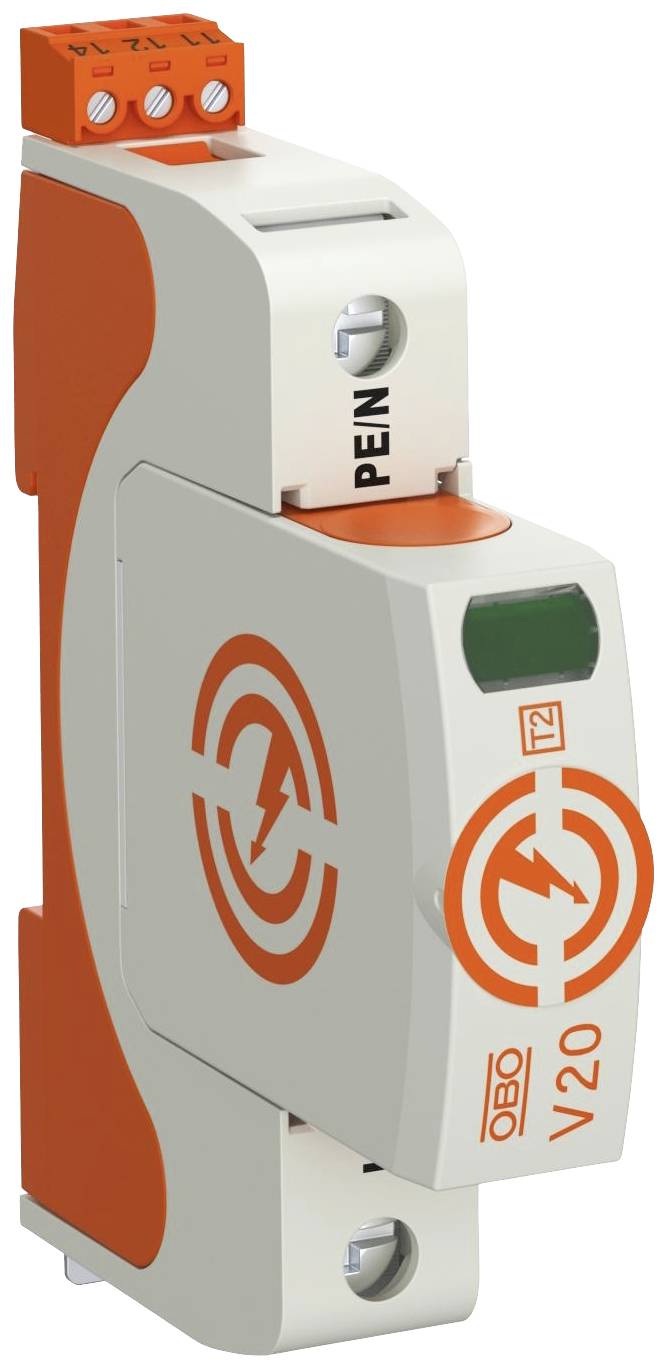

Zařízení pro ochranu proti přepětí s oranžovými značkami, příslušnými elektrotechnickými symboly a nápisem 'V20'.

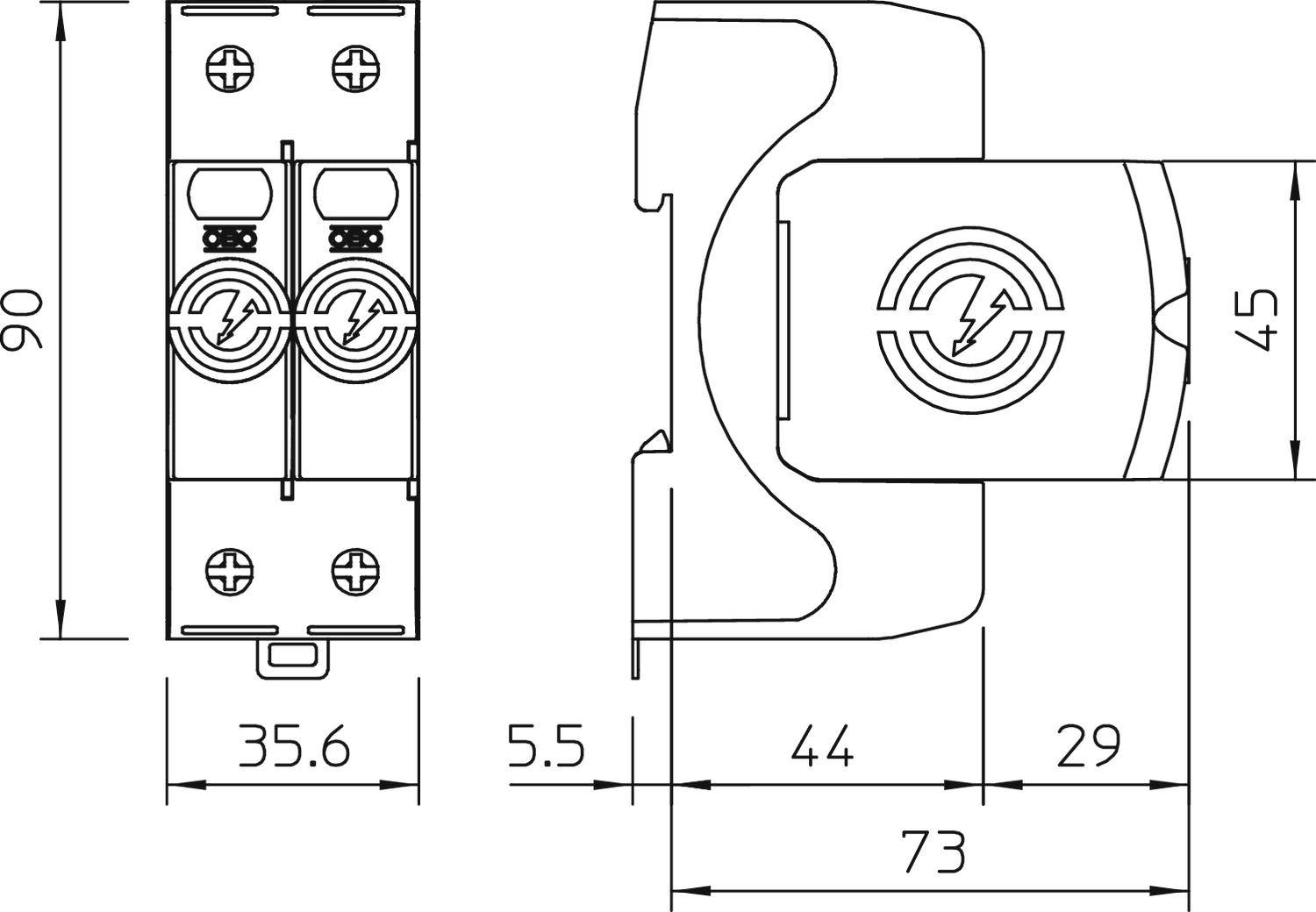

Technický výkres elektrotechnické součástky s rozměry: výška 90 mm, šířka 45 mm, různé detailní rozměry.

1/2

Doručení: Po 26. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 871,90 Kč / kus)

1 871,90 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Jmen. svodový rázový proud (8/20) 20 kA
Nejvyšší trvalé napětí AC: 280 V
Velikost: 1 TE
Ochranná hladina: 1,3 kV
Max. Pevný průřez vodiče (vstup/vícežílové): 35 mm²
Max. Průřez vodiče - flexibilní (lankové): 25 mm²
Ochranná hladina L-N: 1,3 kV
S sdělovací: ano
Integrovaná předjištění: ne
Signalizace na přístroji: optický
Zkušební třída typ 2: ano

Kategorie produktu: zařízení s přepěťovou ochranou

Únikový proud: 20 kA

Jmenovité napětí: 230 V/AC

Provedení: Montáž: montážní lišty TH35

Provozní teplota: -40 až +80°C °C

: IP20

Číslo výrobce: 5095281

Rozm.: (š x v x h) 15.2 x 90 x 78.5 mm

Šířka: 15.2 mm

V: 90 mm

Hloubka: 78.5 mm

Obsah: 1 ks

UKCA: bezvýznamný

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1959169 OBO Bettermann 5095281 V20-1+FS-280 zařízení s přepěťovou ochranou 20 kA 1 ks

Popis

V20 svodič přepětí ze širým plastu je vhodný pro přepěťovou ochranu ekvipotenciálních podle VDE 0100-443 (IEC 60364-4-44). Dynamickou Odpojovač odpojí a optická indikace stavu nabití se vyznačují modulární zapojitelnými vývody. FS varianta je navíc vybaven beznapěťovým přepínacím kontaktem, který dálkově signalizace. Obzvláště vhodný je Surge kontrolér pro vyrovnání potenciálu v hlavní a rozvaděči, podle typu v rozsahu TN-sítích. Díky výkonné varistorů je Ableitvermogen do 40 kA (8/20) pro pin. Vibrace bezpečné aretací a napětí a typ kódování zajišťují bezpečnost a Verwechslungen od spodních, dvou horních částí. Díky klín tvaru provedení kontaktů je snadné vložení a ještě snazší vyjmutí horní díly.

Tento text byl přeložen strojově.
