OBO Bettermann 2054422, 61 HSK42, 0.02-4 mm², kontakty 2, transparentní, 100 ks

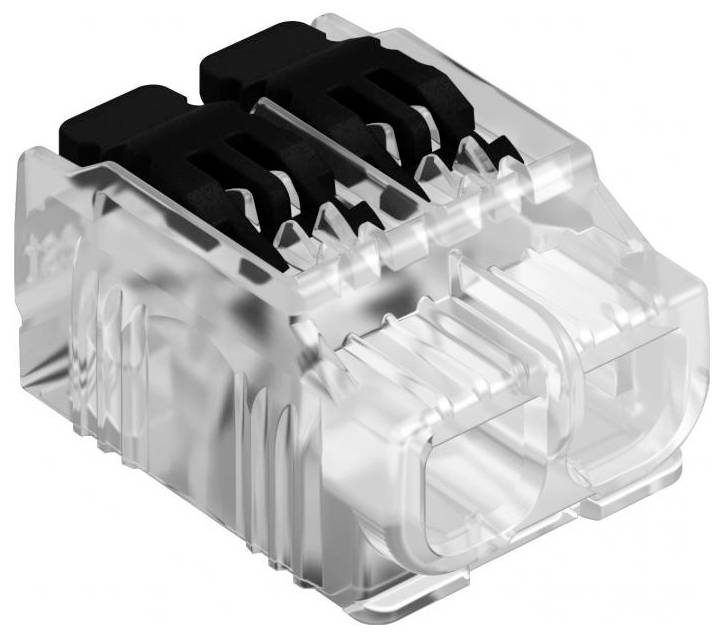

Průhledný plastový elektrický konektor se dvěma sloty a černými vnitřními komponenty, používaný pro spojování vodičů.

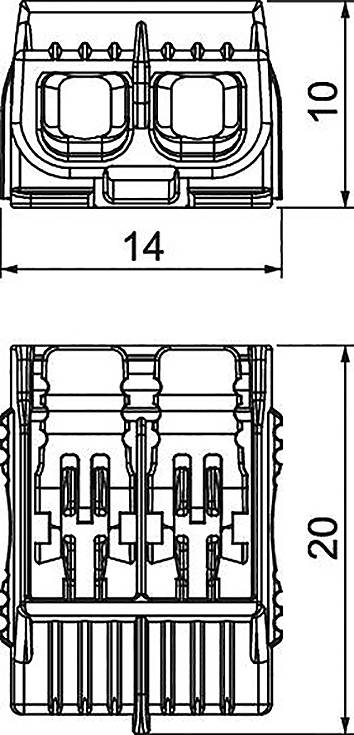

Technický výkres duálního elektrického konektoru, zobrazující pohled shora a zepředu s rozměry: pohled shora je 14 jednotek široký, pohled zepředu je 20 jednotek vysoký.

1/2

Průřez flexibilní (min.)

0.02 mm²

Flexibilní průměr (max.)

4 mm²

Průřez pevný (min.)

0.02 mm²

Pevný průřez (max.)

2.5 mm²

Pólů

Datasheety: (PDF)

Okamžité doručení: Út 6. 10.

58 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 100 ks)

Celková cena (6,60 Kč / kus)

855,37 Kč

-23 %

660,33 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Univerzální páková zástrčná svorka

Snadná manipulace
Velmi malé rozměry
Velký výběr průřezů
Až o 24 % menší provedení než předchozí svorka

Technické parametry

Výška: 10,45 mm

Průřez flexibilní (min.): 0.02 mm²

Flexibilní průměr (max.): 4 mm²

Průřez pevný (min.): 0.02 mm²

Pevný průřez (max.): 2.5 mm²

Pólů: 2

Barva: transparentní

Jmenovitý proud: 32 A

Jmenovitý proud - filtr: 32 A

Obsah: 100 ks

Rozm.: (d x š) 19.6 mm x 14.2 mm

Číslo výrobce: 2054422

: 24 - 12

Odizolovaná délka: 9 - 10 mm

Připojení: pružinová svorka

Izolační materiál: termoplast

Jmenovité napětí: 450 V/AC

Šířka: 14.2 mm

Délka: 19.6 mm

Provozní teplota: -5 až +85 °C

Vlastnosti spojovacích svorek: s prstovým spínačem

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3474414 OBO Bettermann 2054422, 61 HSK42, 0.02-4 mm², kontakty 2, transparentní, 100 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3474414 OBO Bettermann 2054422, 61 HSK42, 0.02-4 mm², kontakty 2, transparentní, 100 ks

Informace

Informace 3474414 OBO Bettermann 2054422, 61 HSK42, 0.02-4 mm², kontakty 2, transparentní, 100 ks

Popis

Univerzální páková svorka bez šroubů pro spojení elektrických vodičů. Vhodná pro ohebné nebo pevné vodiče. S uvolňovací pákou pro zasunutí a vytažení vodiče. Pevné vodiče lze zasunout přímo. Délka odizolování: 11-12 mm. Zkušební otvor na svorkové horní straně, přístupný pomocí fázové zkoušečky a testovacího kolíku (max. Ø 2 mm). Zkoušeno podle postupu ENEC, který zajišťuje soulad s normou EN 60998 a odpovídá certifikaci VDE.
