NXP Semiconductors MPX5100 DP senzor tlaku 1 ks 0 kPa do 100 kPa do DPS

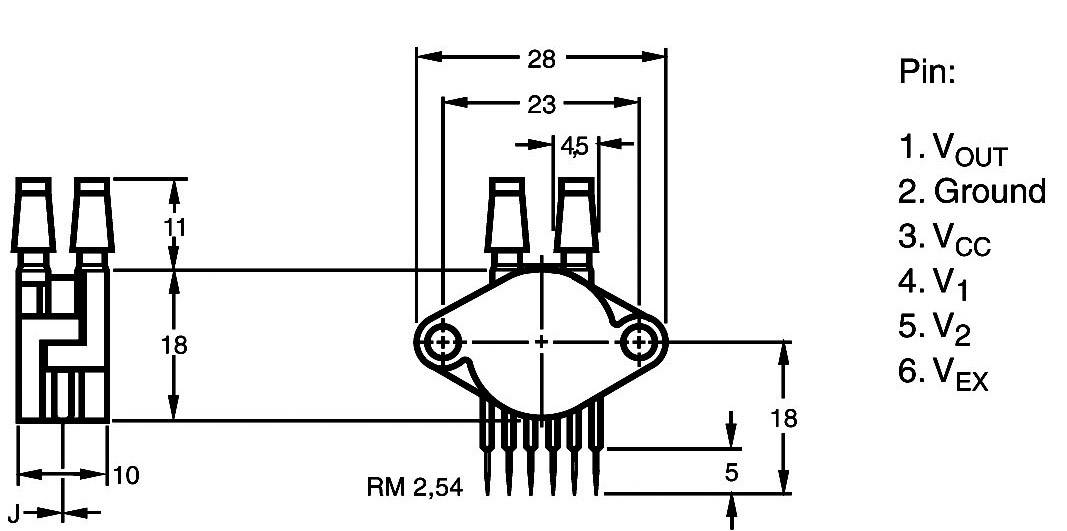

Schéma zapojení elektronické komponenty se schématem pinů: 1. V_OUT, 2. Uzemnění, 3. V_CC, 4. V_1, 5. V_2, 6. V_EX.

Perokresba/diagram

Kategorie produktu

senzor tlaku

Připojení

do DPS

Provedení

diferenční tlak

Max. měřicí rozsah tlaku

100 kPa

Min. provozní napětí

4.75 V/DC

Datasheety: (PDF)

188 Ks

Prodej a doprava:

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (640,50 Kč / kus)

Kč

Nahlásit právní incident

Technické parametry

Výrobce: Freescale®

Kategorie produktu: senzor tlaku

Typ: MPX5100DP

Připojení: do DPS

Provedení: diferenční tlak

Výstupní signál (min.): 0.5 V

Výstupní signál (max.): 4.5 V

Min. měřicí rozsah tlaku: 0 kPa

Max. měřicí rozsah tlaku: 100 kPa

Rozsah měření (tlak): 0 kPa do 100 kPa

Min. provozní napětí: 4.75 V/DC

Provozní napětí max.: 5.25 V/DC

Provozní napětí: 4.75 - 5.25 V/DC

Min. teplota: 0 °C

Max. teplota: +85 °C

Příkon proudu: 8 mA

Typ: MPX5100DP

Provozní teplota: 0 - 85 °C

Rozsah měření: 0 - 100 kPa

Provozní napětí: 5 V

Ke stažení

List technických údajů

List technických údajů 183890 NXP Semiconductors MPX5100 DP senzor tlaku 1 ks 0 kPa do 100 kPa do DPS

Informace

Informace 183890 NXP Semiconductors MPX5100 DP senzor tlaku 1 ks 0 kPa do 100 kPa do DPS

Popis

Tento diferenciální senzor tlaku se používá, když je potřeba změřit tlak mezi dvěmi tlakovými body. Příkladem použití pro tento senzor je například měření poklesu tlaku u vzduchového filtru ve vzduchovém kanálu. Senzor je kalibrován pro rozsah 0,5 - 4,5 V. Je tepelně kompenzovaný pro oblast 0 až +85 ºC.
