NetPeppers multifunkční měřič , síť, NP-FIBER1000

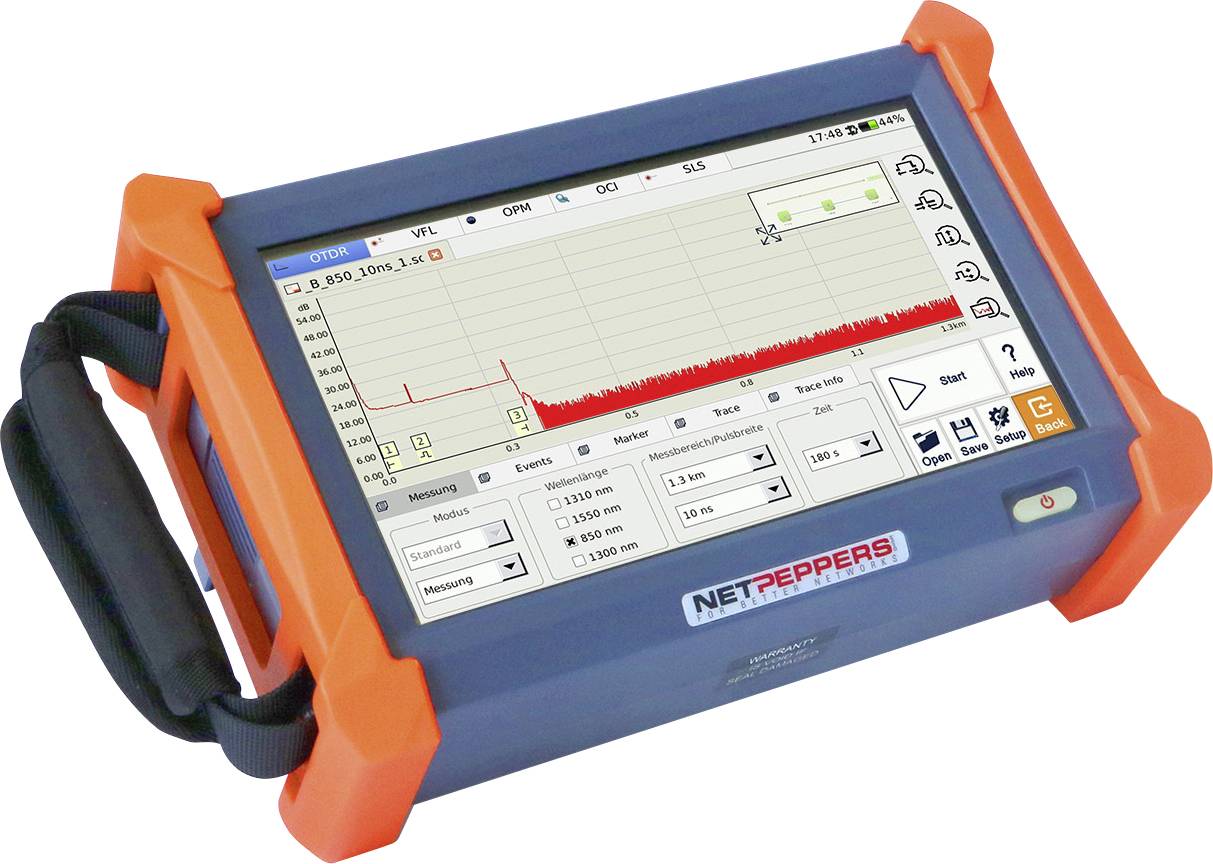

Přenosné měřicí zařízení s displejem zobrazuje grafický diagram. Displej obsahuje různé naměřené hodnoty a možnosti.

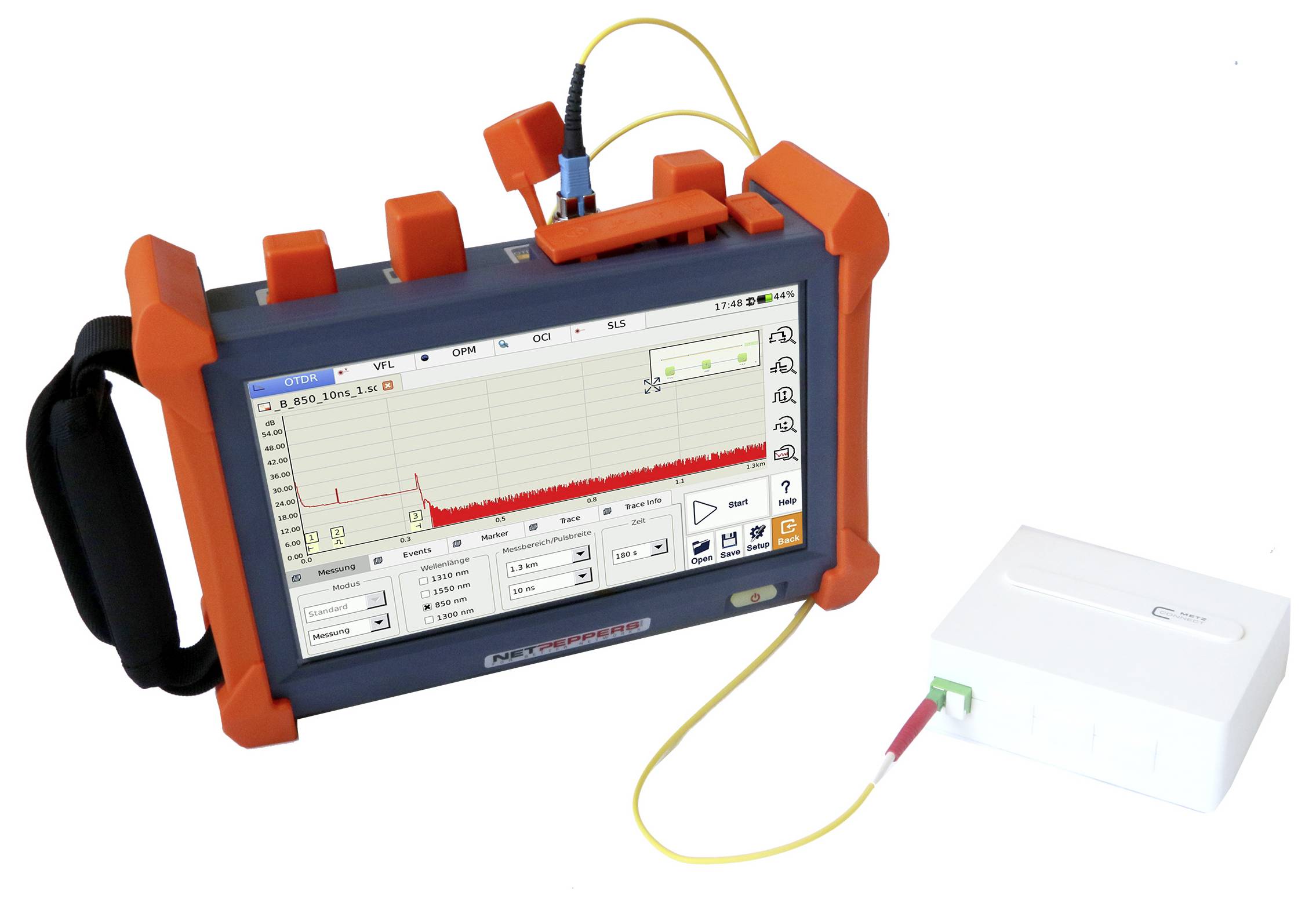

Přenosné testovací zařízení pro analýzu optických vláken zobrazuje signální diagram na obrazovce s oranžovými ochrannými hranami.

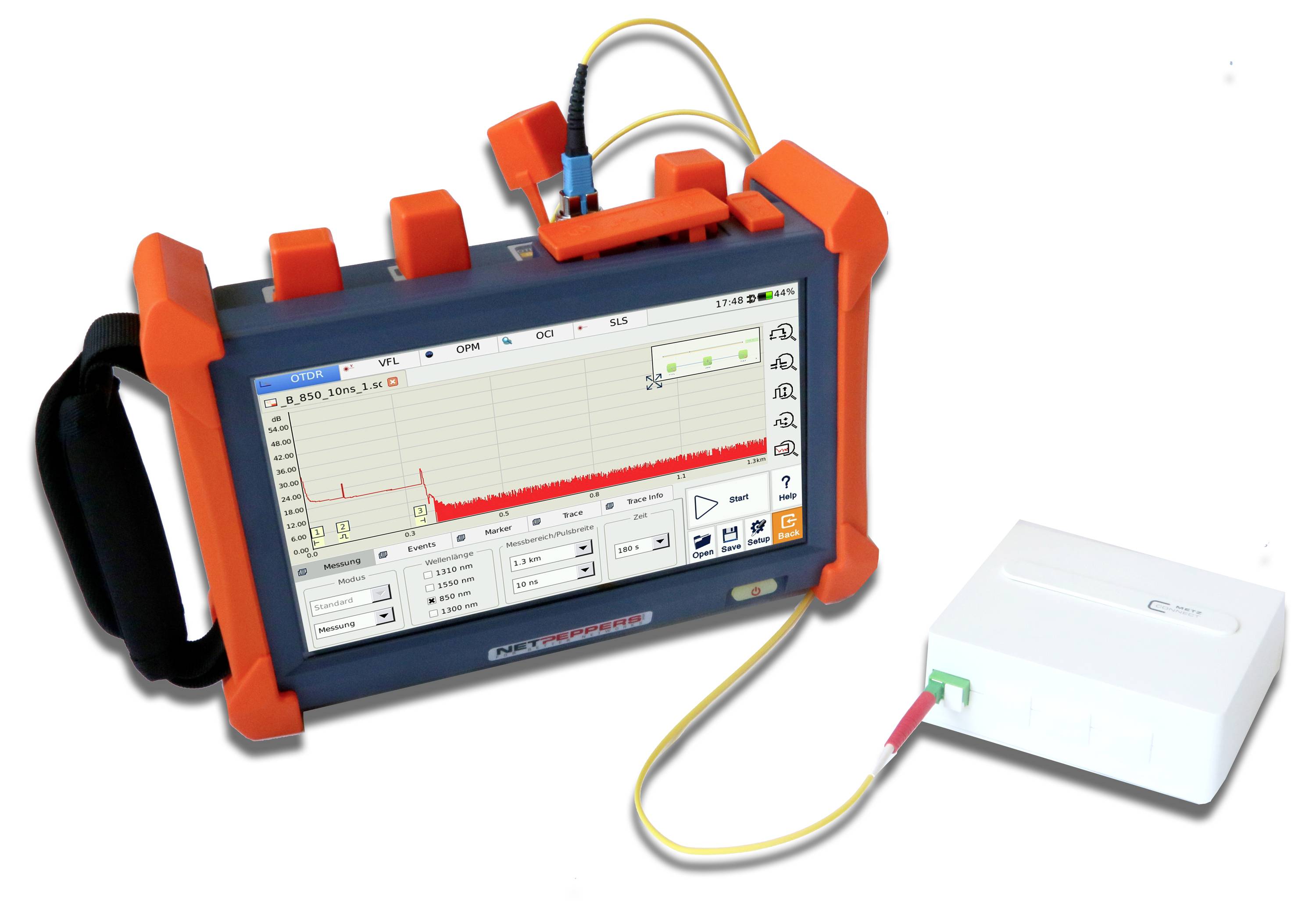

Přenosné optické testovací zařízení s obrazovkou zobrazující grafický signální diagram. Připojený je bílý měřicí modul.

Přenosné měřicí zařízení zobrazuje na displeji liniový diagram s červeným grafem. Je připojeno k bílému modulu.

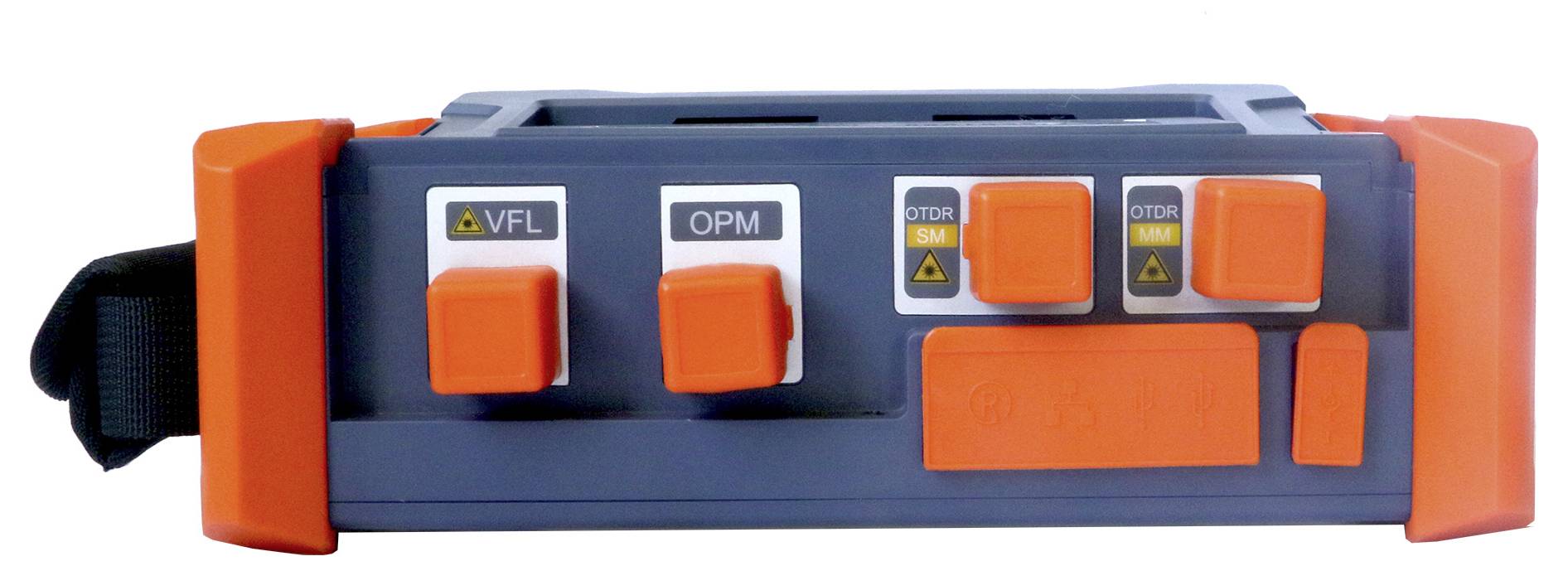

Přenosné zařízení pro měření optického výkonu s několika tlačítky a displeji, vhodné pro testování optických vláken.

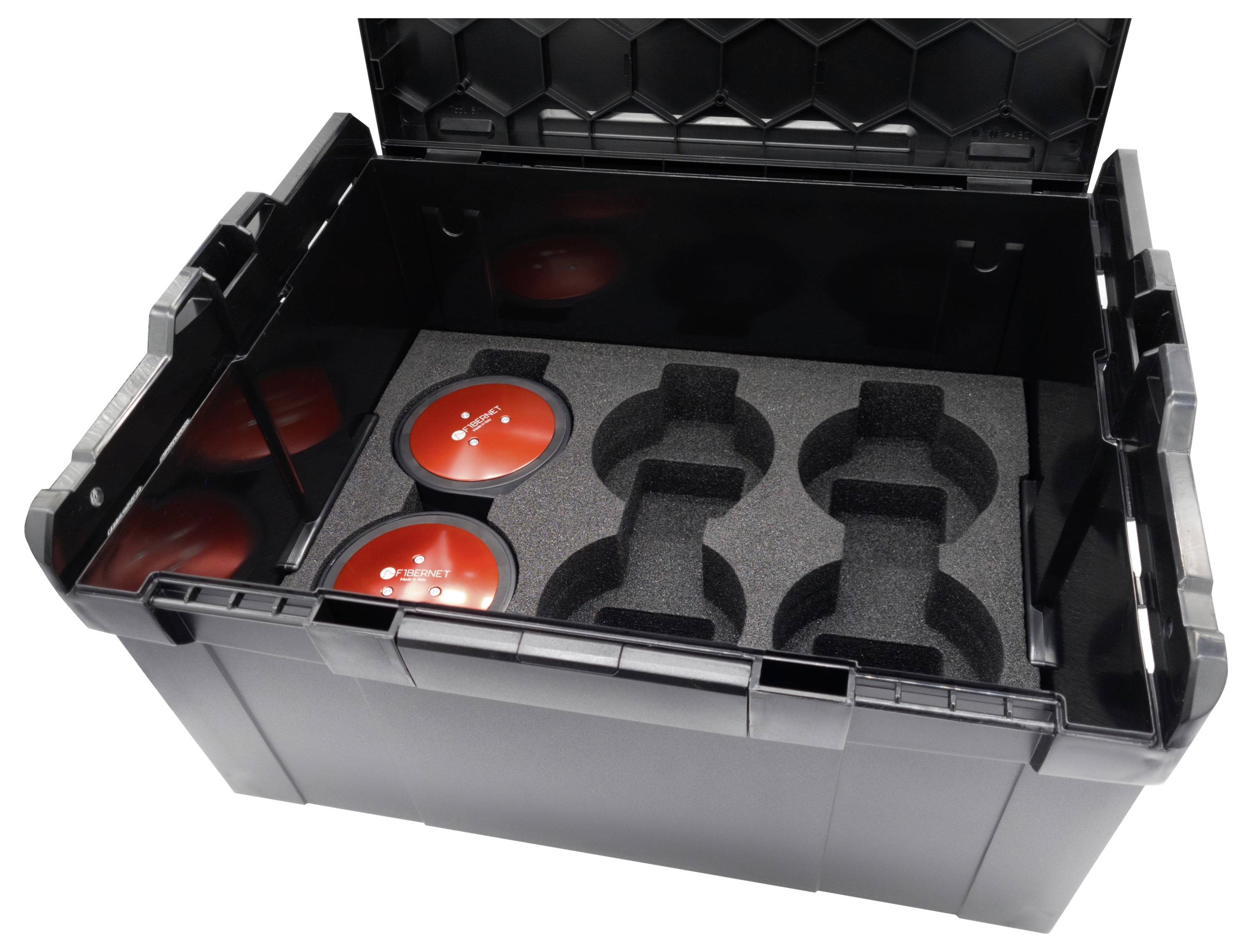

Černý plastový kontejner s otevřeným víkem, uvnitř vyložený pěnovou výplní se třemi červenými kulatými objekty a místem pro další předměty.

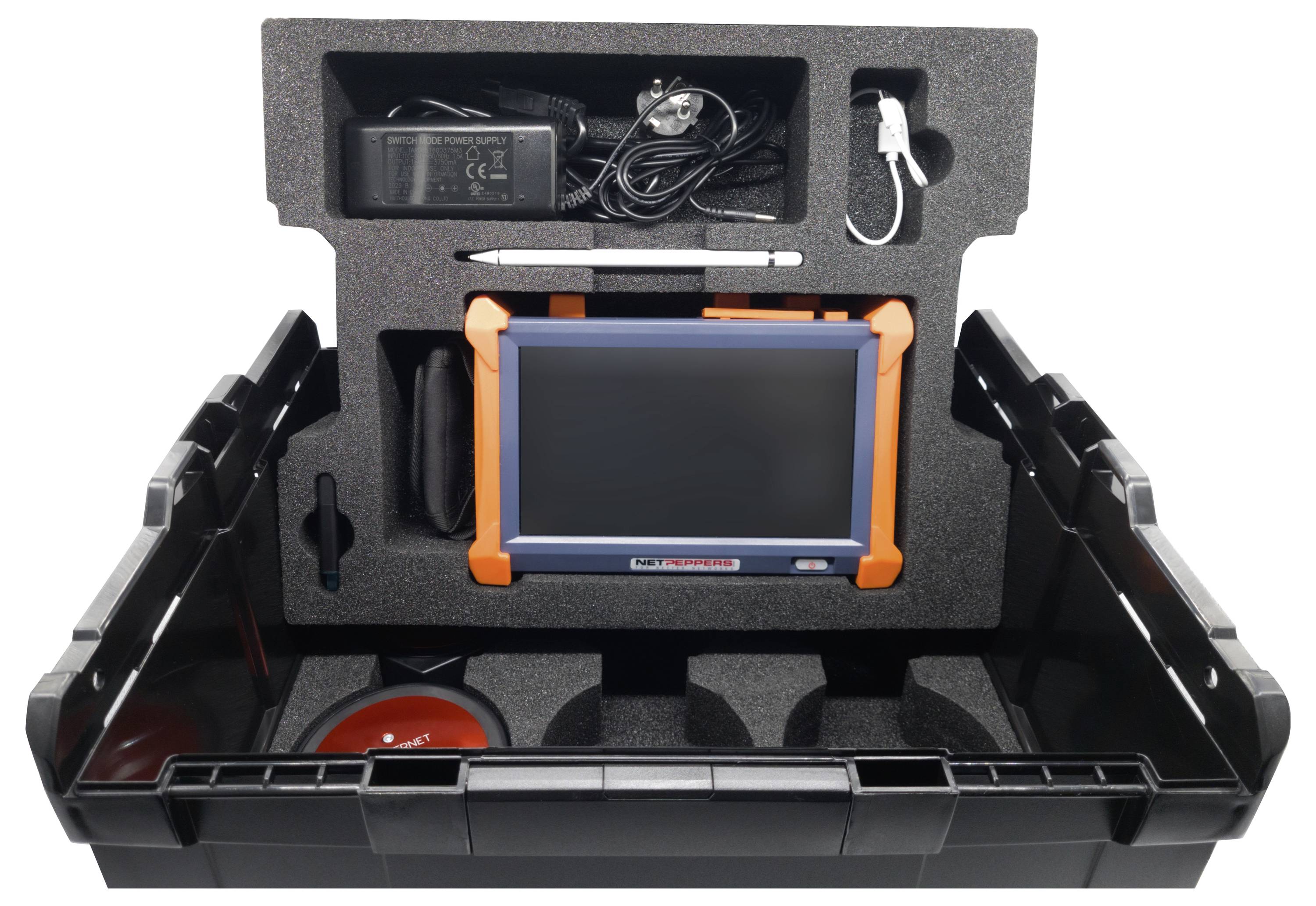

Diagnostické zařízení v otevřeném černém kufříku s nabíječkou, perem a připojovacími body. Vhodné pro diagnostické testy motorových vozidel.

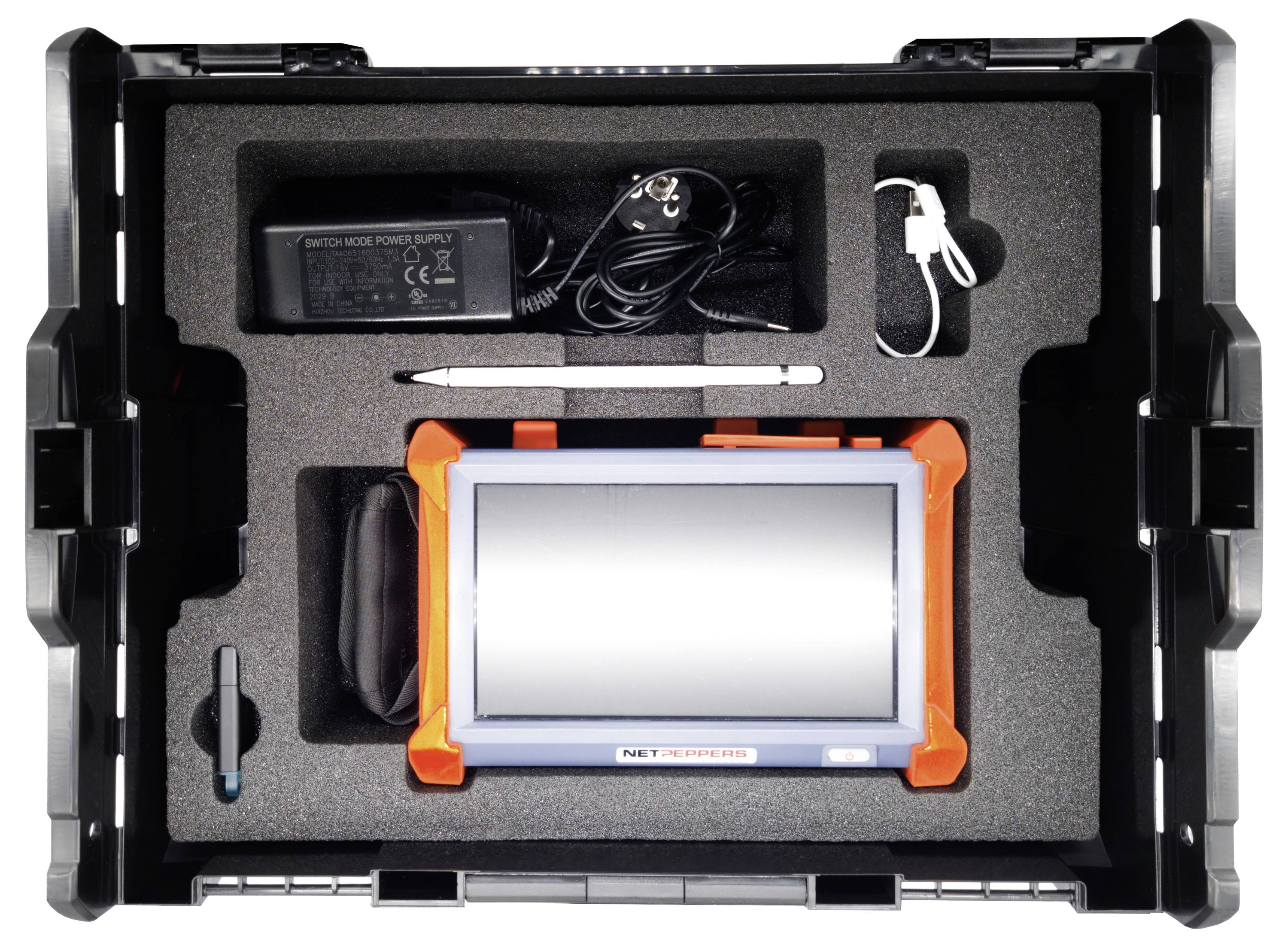

Přenosný monitor s oranžovým rámečkem, pero, nabíječka a kabel v černém kufříku s pěnovými přihrádkami.

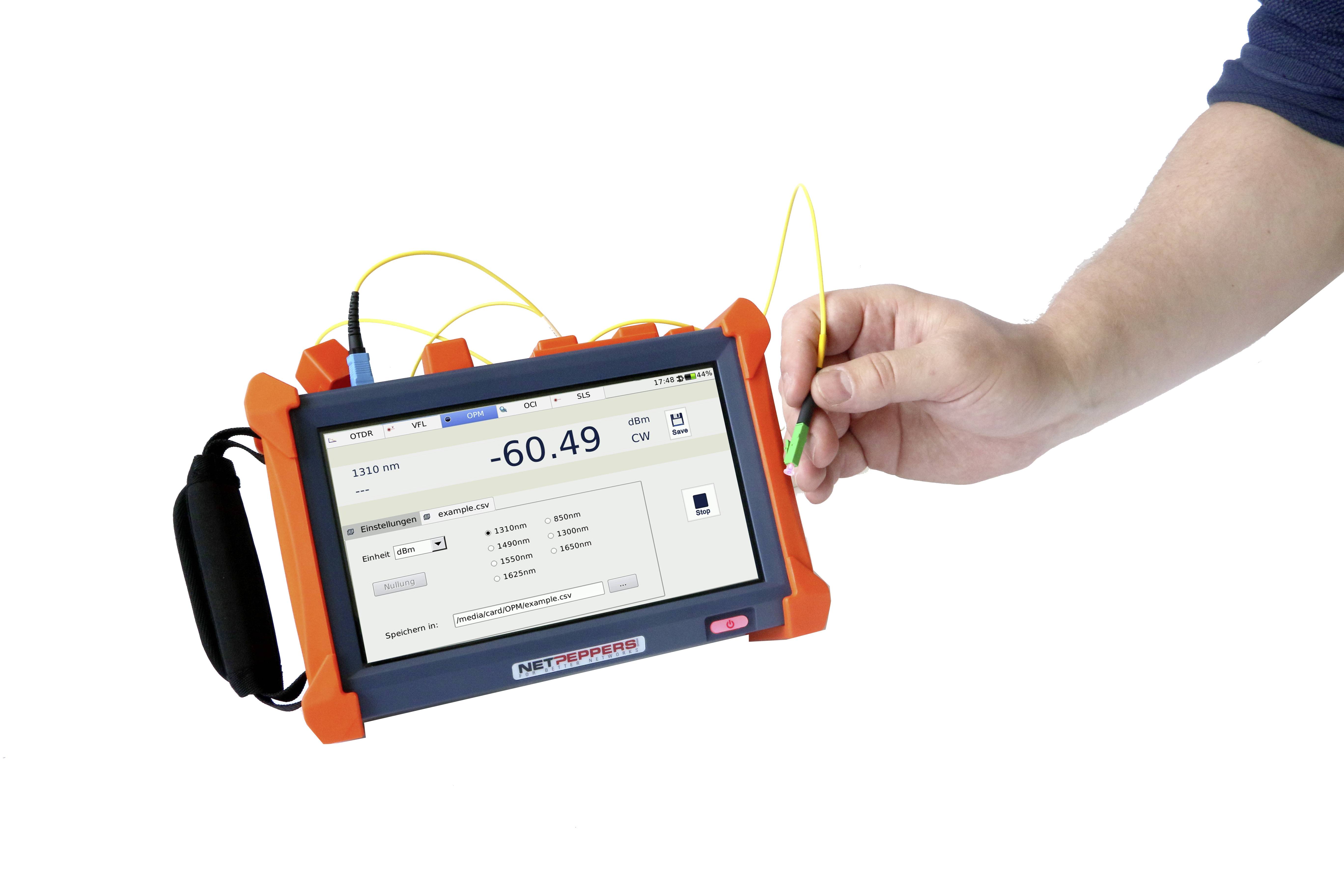

Ruka drží optické měřicí zařízení pro optická vlákna. Displej zobrazuje měřené výsledky. Zařízení má oranžové ochranné rohy.

1/9

Datasheety: (PDF)

Doručení: Po 12. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (196 869,22 Kč / kus)

196 869,22 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Tester kabelů

Technické parametry

Displej: Barevný dotykový LCD displej s úhlopříčkou 8,0 cm (20,32 cm) (kapacitní)
Rozlišení: 800 x 480 pixelů
Paměť: 8 GB (6 GB volně GB pro ukládání výsledků)
Akumulátor li-Ion 7,4 v DC, 37 Wh, 5000 mAh
Výdrž akumulátoru: Výdrž akumulátoru: 10 hodin nepřetržitého provozu, provoz je možný i během nabíjení
A/C adaptér: Vstup: AC 100 - 240 v, 50/60 Hz, max. 1,5 a; výstup: 16 v DC, max. 3,75 A.
Doba člunu: Cca 28 s.
Operační systém: Linux
EDZ (eventutozone): 1 m.
ADZ (tlumicí zóna): 4,5 m (850 nm); 4 m (1310 nm)
Jednotky délky: Kilometry, stopy, míle
Měřicí časy: Krátké, 15 s, 30 s, 45 s, 60 s, 90 s, 120 s, 180 s.
Metody měření: Automaticky, ručně, 2bodová, 5-bodová, LSA
Obousměrné měření: Ano
Vypracování zprávy: Na samotném přístroji
Stabilizovaný zdroj světla: 850/1300 nm; 1310/1550 nm
Optický Meter 850/1300/1310/1490/1550/1625/1650 nm
TŘÍDA LASERU: 1 M (OTDR); 2 (VFL)
Laser: LD laser
Konektory:
2x USB 2.0
1x RJ45 LAN (10/100 Mbit/s)
1x VFL 2,5 mm Ferrule UPP (univerzální push pull), možné adaptace
1x OPM SC (vyměnitelná)
1X OTDR SM SC / APC (VYMĚNITELNÁ FC, ST, LC)
1X OTDR MM SC/UPC (VYMĚNITELNÁ FC, ST, LC)
1x 16 v DC Power

Kategorie produktu: multifunkční měřič

Displej: LCD
Dotykový displej

Optický ukazatel: Ano

měřič spotřeby: SC

Rozm.: (d x š x v) 235 x 159 x 75 mm

Hmotnost: 1.59 kg

plocha kabelu: síť

Vlastnosti: vč. dotykové obrazovky

Šířka: 159 mm

V: 75 mm

Délka: 235 mm

Typ: NP-FIBER1000

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3339538 NetPeppers multifunkční měřič , síť, NP-FIBER1000

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3339538 NetPeppers multifunkční měřič , síť, NP-FIBER1000

Popis

OTDR1000 je optimální platforma pro odběr nebo vyhledávání závad v optických sítích. Nabízí dostatek rezerv pro použití v oblastech FFTX, LAN a WAN, ať už se jedná o čtyřnásobnou verzi (SM/MM) nebo jako čistý Singlemode OTDR.

Tento text byl přeložen strojově.

Provedení

UNIVERZÁLNĚ POUŽITELNÉ
Multifunkční testovací platforma se čtyřmi OTDR nebo jednovidovými OTDR, měřičem úrovně, zdrojem světla, VFL a volitelným mikroskopem z optických vláken
PRO VŠECHNY BĚŽNÉ VLNOVÉ DÉLKY
Měření pro jednovidové kabely (1310 nm), multimode (850 nm) a Singlemode only
JEDNODUCHÉ OVLÁDÁNÍ
Výkonný procesor, 8“ kapacitní obrazovka a intuitivní uživatelské rozhraní
PRO KABELY FTTX A BUDOV
Vysoký dynamický rozsah a krátké mrtvé zóny
VYPRACOVÁNÍ ZPRÁVY
Podpora mnoha datových formátů, vyhodnocení na PC pomocí softwaru OTDR Trace Manager
