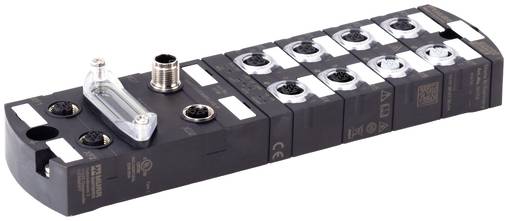

Murrelektronik 55171 Impact67 PN DIO14 DIO2/IOL2 M12L 5P rozšiřující modul 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (13 053,72 Kč / kus)
13 053,72 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
IMPACTU67 PN DIO14 DIO2/IOL2 M12L 5P
- SIMATIC S7-200 je jednoduchý: Programovací software s platformou Windows
Technické parametry
- Skupina výrobků: Impakt67
- Typ: 2x Master
- Vstupy: 16
- Vhodné pro způsob upevnění: Šroubové upevnění se 2 otvory
- Systém: Profinet
- CE: 1
- Podporované protokoly: Profinet
- Ochrana: IP67
- Signalizační typ: Digitální; IO-Link
- UKCA: 1
- Funkce FAST-Start: Ano
- Odolnost proti zkratu: Ano
- Hloubka: 225
- Výstupy: 16
- Šířka: 63
- Počet IO-Link Master: 2
- Provozní teplota min. -25
- Výška: 37
- Provozní teplota: Max. 55
- Skladovací teplota min.: -25
- Skladovací teplota max. 70
- Připojení typu 1: X0-X5
- LED displej: Připojení Ethernet / přenos dat
- Materiál krytu: plast
- Conformance Class: C
- Konektor typu 2: X6, X7
- Počet zásuvek: 8
- PŘENOSOVÁ RYCHLOST: COM1, COM2, COM3
- Adresování: DCP
- PŘIPOJOVACÍ TECHNIKA I/O: M12
- Třída portu
- Netload Class: III
- Připojení typu 3: XD1
- Specifikace: V2.3
- Přetížení: Ano
- IRT síťová komunikace: Ano
- Připojení typu 4: XD2
- Shared Device/Input: Ano
- CULus: 1
- Připojení typu 5: XF1, XF2
- Diagnostika pomocí LED: Pro každý modul a kanál
- Výstraha aktoru: Pro každý kanál pomocí LED a SBĚRNICE
- Diagnostika: Rozšířená
- Diagnostika přes SBĚRNICI: Na každém modulu a kanálu
- KRÁTKÝ TEXT MATERIÁLU: IMPACKT67 PN DIO14 DIO2/IOL2 M12L 5P
- Typ vstupu: Pro 3-drátové senzory nebo mechanické spínače; zařízení IO-Link; PNP
- Norma provozní napětí: IEC/EN 61131-2
- Detekce přenosové rychlosti: Automaticky
- IO-Link události: Podpětí;žádné napětí
- Přerušení vedení: Na každý port
- Power připojení: M12 (5-pólový)
- Provozní napětí UA DC 24
- Celkový proud UA max. 16
- Celkový proud US max. 16
- Teplota okolí: -25 °C až 70 °C
- Provozní napětí US DC 24
- Senzorový proud US na každém vstupu max. 0.2
- Výstupní proud na pin max. 1.6
- Výstupy celkového proudu max. 9
- Počet aktivních sloučenin: 2
- Zatížení svítilny: 10
- Délka procesoru výstupu: 32
- Délka procesoru: 32
- Funkce Fast-Start-Up max.: 0.5
- Proud senzoru US vždy IO-Link port max.: 1
- Kategorie produktu
rozšiřující modul
- Počet digitálních vstupů max.
16
- Maximální počet vstupů
16
- Počet výstupů max.
16
- Provozní napětí
24 V/DC
- V
37 mm
- Šířka
63 mm
- Typ
Impact67 PN DIO14 DIO2/IOL2 M12L 5P
- Číslo výrobce
55171
- Rozm.
(š x v x h) 63 x 37 x 225 mm
- Max. okolní teplota
70 °C
- Min. okolní teplota
-25 °C
- Hloubka
225 mm
- Ethernetové porty
8
- Třída bezpečnosti
IP67
- Max. teplota
55 °C
- Min. teplota
-25 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3762702 Murrelektronik 55171 Impact67 PN DIO14 DIO2/IOL2 M12L 5P rozšiřující modul 24 V/DC
List technických údajů 3762702 Murrelektronik 55171 Impact67 PN DIO14 DIO2/IOL2 M12L 5P rozšiřující modul 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3762702 Murrelektronik 55171 Impact67 PN DIO14 DIO2/IOL2 M12L 5P rozšiřující modul 24 V/DC
Popis
Skupina SIMATIC S7-200 má ucelené spektrum montážních skupin nejrůznější aplikace. Nově dostupné typy CPU a rozšiřovací moduly umožňují automatizační koncepce na průchod s 10 až 248 vstupy/výstupy. Optimálně přizpůsobené produkty skupiny S7-200 umožňují jednoduchou realizaci i budoucích změn a rozšíření.
Oblasti použití např.:
Drobná a zvláštní strojírenská výhoda: baličky, navíječky · Potravinářský průmysl: hnětací stroje, řezačky, granulároty směsí · Laboratorní oblast:míchačky, termokomory, vakuové vývěvy, odsávací zařízení.
CPU jsou nabízeny vždy v pěti různých variantách s různými připojovacími a řídícími napětími. PPI rozhraní integrované ve všech CPU umožňují bodové propojení s PG/PC, SIMATIC OP, rozšíření SIMATIC S7-200 a libovolné koncové přístroje (tiskárna, čtečka čárového kódu). S PG/PC nebo OP ve funkci Master lze propojit max. 31 součástek SIMATIC S7-200. Jsou-li potřeba další vstupy/výsupy, je k dispozici celé řada různých rozšiřovacích modulů. Ty se jednoduše připojují pomocí zástrčky.
Oblasti použití např.:
Drobná a zvláštní strojírenská výhoda: baličky, navíječky · Potravinářský průmysl: hnětací stroje, řezačky, granulároty směsí · Laboratorní oblast:míchačky, termokomory, vakuové vývěvy, odsávací zařízení.
CPU jsou nabízeny vždy v pěti různých variantách s různými připojovacími a řídícími napětími. PPI rozhraní integrované ve všech CPU umožňují bodové propojení s PG/PC, SIMATIC OP, rozšíření SIMATIC S7-200 a libovolné koncové přístroje (tiskárna, čtečka čárového kódu). S PG/PC nebo OP ve funkci Master lze propojit max. 31 součástek SIMATIC S7-200. Jsou-li potřeba další vstupy/výsupy, je k dispozici celé řada různých rozšiřovacích modulů. Ty se jednoduše připojují pomocí zástrčky.
