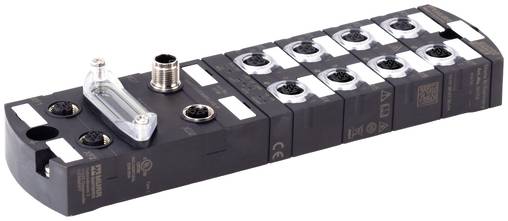

Murrelektronik 55150 Impact67 PN DIO16 M12L 4P rozšiřující modul 24 V
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (10 508,26 Kč / kus)
10 508,26 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
IMPACC67 PN DIO16 M12L 4P
- SIMATIC S7-200 je jednoduchý: Programovací software s platformou Windows
Technické parametry
- Skupina výrobků: Impakt67
- Vstupy: 16
- Vhodné pro způsob upevnění: Šroubové upevnění se 2 otvory
- Systém: Profinet
- CE: 1
- Podporované protokoly: Profinet
- Ochrana: IP67
- Signální tón: Digitální
- UKCA: 1
- Funkce FAST-Start: Ano
- Odolnost proti zkratu: Ano
- Hloubka: 225
- Výstupy: 16
- Šířka: 63
- Provozní teplota min. -25
- Výška: 37
- Provozní teplota: Max. 55
- Skladovací teplota min.: -25
- Skladovací teplota max. 70
- Připojení typu 1: X4-x7
- LED displej: Připojení Ethernet / přenos dat
- Materiál krytu: plast
- Conformance Class: C
- Konektor typu 2: XD1
- Počet zásuvek: 8
- Adresování: DCP
- PŘIPOJOVACÍ TECHNIKA I/O: M12
- Netload Class: III
- Připojení typu 3: XD2
- Specifikace: V2.3
- Přetížení: Ano
- IRT síťová komunikace: Ano
- Připojení typu 4: XF1, XF2
- Shared Device/Input: Ano
- CULus: 1
- Diagnostika pomocí LED: Pro každý modul a kanál
- Výstraha aktoru: Pro každý kanál pomocí LED a SBĚRNICE
- Diagnostika: Rozšířená
- Diagnostika přes SBĚRNICI: Na každém modulu a kanálu
- Krátký text materiálu: Impact67 PN DIO16 M12L 4P
- Typ vstupu: Pro 3-drátové senzory nebo mechanické spínače; PNP
- Norma provozní napětí: IEC/EN 61131-2
- Přerušení vedení: Na každý port
- Power připojení: M12 (4-pólový)
- Provozní napětí UA DC 24
- Celkový proud UA max. 16
- Celkový proud US max. 16
- Teplota okolí: -25 °C až 70 °C
- Provozní napětí US DC 24
- Senzorový proud US na každém vstupu max. 0.2
- Výstupní proud na pin max. 1.6
- Výstupy celkového proudu max. 9
- Počet aktivních sloučenin: 2
- Zatížení svítilny: 10
- Funkce Fast-Start-Up max.: 0.5
- Kategorie produktu
rozšiřující modul
- Počet digitálních vstupů max.
16
- Maximální počet vstupů
16
- Počet výstupů max.
16
- Provozní napětí
24 V
- V
37 mm
- Šířka
63 mm
- Typ
Impact67 PN DIO16 M12L 4P
- Číslo výrobce
55150
- Rozm.
(š x v x h) 63 x 37 x 225 mm
- Max. okolní teplota
55 °C
- Min. okolní teplota
-25 °C
- Hloubka
225 mm
- Ethernetové porty
8
- Třída bezpečnosti
IP67
- Max. teplota
55 °C
- Min. teplota
-25 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3762703 Murrelektronik 55150 Impact67 PN DIO16 M12L 4P rozšiřující modul 24 V
List technických údajů 3762703 Murrelektronik 55150 Impact67 PN DIO16 M12L 4P rozšiřující modul 24 V
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3762703 Murrelektronik 55150 Impact67 PN DIO16 M12L 4P rozšiřující modul 24 V
Popis
Skupina SIMATIC S7-200 má ucelené spektrum montážních skupin nejrůznější aplikace. Nově dostupné typy CPU a rozšiřovací moduly umožňují automatizační koncepce na průchod s 10 až 248 vstupy/výstupy. Optimálně přizpůsobené produkty skupiny S7-200 umožňují jednoduchou realizaci i budoucích změn a rozšíření.
Oblasti použití např.:
Drobná a zvláštní strojírenská výhoda: baličky, navíječky · Potravinářský průmysl: hnětací stroje, řezačky, granulároty směsí · Laboratorní oblast:míchačky, termokomory, vakuové vývěvy, odsávací zařízení.
CPU jsou nabízeny vždy v pěti různých variantách s různými připojovacími a řídícími napětími. PPI rozhraní integrované ve všech CPU umožňují bodové propojení s PG/PC, SIMATIC OP, rozšíření SIMATIC S7-200 a libovolné koncové přístroje (tiskárna, čtečka čárového kódu). S PG/PC nebo OP ve funkci Master lze propojit max. 31 součástek SIMATIC S7-200. Jsou-li potřeba další vstupy/výsupy, je k dispozici celé řada různých rozšiřovacích modulů. Ty se jednoduše připojují pomocí zástrčky.
Oblasti použití např.:
Drobná a zvláštní strojírenská výhoda: baličky, navíječky · Potravinářský průmysl: hnětací stroje, řezačky, granulároty směsí · Laboratorní oblast:míchačky, termokomory, vakuové vývěvy, odsávací zařízení.
CPU jsou nabízeny vždy v pěti různých variantách s různými připojovacími a řídícími napětími. PPI rozhraní integrované ve všech CPU umožňují bodové propojení s PG/PC, SIMATIC OP, rozšíření SIMATIC S7-200 a libovolné koncové přístroje (tiskárna, čtečka čárového kódu). S PG/PC nebo OP ve funkci Master lze propojit max. 31 součástek SIMATIC S7-200. Jsou-li potřeba další vstupy/výsupy, je k dispozici celé řada různých rozšiřovacích modulů. Ty se jednoduše připojují pomocí zástrčky.
