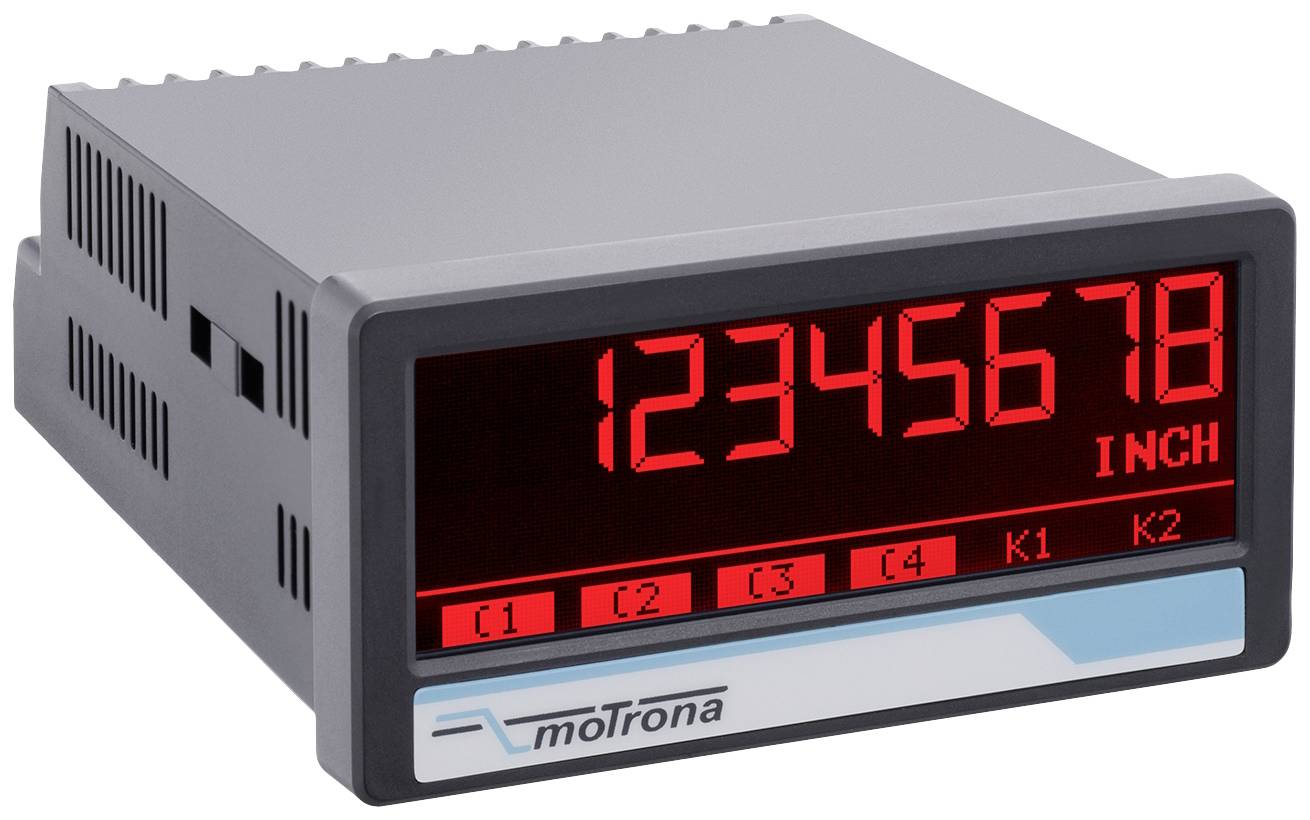

Motrona digitální ukazatel
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (9 536,36 Kč / kus)
9 536,36 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Hlavní benefity
Ukazatel PROFINET
Technické parametry
- Připojení: Šroubové svorky, 1,5 mm2 / AWG 16
- Napájení DC vstupní napětí: 18... 30 VDC
- Napájení ochranného DC obvodu: Ochrana proti přepólování
- Napájení DC: Cca 100 mA (bez zatížení)
- Napájení DC zajištění: Externí: T 0,5 a
- Pomocný napěťový výstup pro DC napájení: 24 VDC (cca 1 v menší než vstupní napětí), max. 250 mA nebo 5 VDC (± 15 %), max. 250 mA
- Pomocný napěťový výstup při AC napájení: 24 v DC (± 15 %) (max. 150 mA až 45 °C / 80 mA od 45 °C) nebo 5 v DC (± 15 %), max. 250 mA
- Rozhraní Profinet: 2x Ethernet porty RJ45 s integrovaným switchem a galvanickým oddělením
- Rychlost přenosu dat rozhraní Profinet: Full duplex 100 Mbit/s
- Komunikace s PROFINET: PROFINET IO Device, PROFINET RT s cyklickou a cyklickou výměnou dat
- Rozhraní Profinet Conformance Class: B
- Profinet rozhraní Netload-Class III
- Počet řídicích vstupů 3
- Kontrolní vstupy, formát: HTL, PNP (Low 0... 3 v, High 9... 30 V)
- Control vstupy frekvence: Max. 10 kHz
- Řídicí zatížení vstupů: Max. 2 mA / ri > 15 kOhm / 470 pF
- Typ displeje: Grafický LCD s podsvícením
- Rozsah zobrazení: 8 dekády plus znaménko (-999999... Návrh 99999999)
- Velikost číslic 13 mm
- Barva displeje: Červená/zelená/žlutá (s možností přepínání)
- Ovládání displeje: Dotyková obrazovka (odporový)
- Materiál pouzdra: ABS, UL 94 v-0
- Montážní pouzdro: Montáž do panelu
- Rozměry pouzdra (š x v x h): 96 x 48 x 116 mm
- Výřez pouzdra (Š x v) 91 x 43 mm
- Ochrana pouzdra: Přední strana IP65, ochrana IP20 na zadní straně
- Hmotnost pouzdra: Cca 200 g.
- Teplota okolí (provoz): -20°C ... 40 AŽ +60°C
- Okolní teplota skladování: -20 °C až 25 °C 40 AŽ +70°C
- Kategorie produktu
digitální ukazatel
- Typ
8078.5150
- Technologie displeje
LCD; grafický
IP20 (zadní strana)
IP65 (čelní strana)
- Montážní šířka
91 mm
- Displej (counts)
-99999999
99999999
- Montážní výška
43 mm
- Rozm.
(d x š x v) 116 x 96 x 48 mm
- Hmotnost
200 g
- Provozní napětí max.
30 V/DC
- Min. provozní napětí
18 V/DC
- Osvětlení displeje
RGB
- Vlastnosti
barevný displej
- Montážní hloubka
43 mm
- Šířka
96 mm
- V
48 mm
- Délka
116 mm
- Šířka rámu
96 mm
- Výška rámu
4.8 cm
- Rozhraní
RJ45
- Rozhraní
šroubová svorka
- Výška číslic
13 mm
Ke stažení
List technických údajů
List technických údajů 2899375 Motrona digitální ukazatel
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2899375 Motrona digitální ukazatel
Popis
Přístroj je koncipován jako zobrazovací přístroj pro montáž do panelu Profinet.
Lze upravit, propojit a zobrazit dvě hodnoty procesních dat přenášených kontrolérem PROFINET.
Díky intuitivnímu ovládání, rozsáhlému množství funkcí a možností je univerzálně použitelný.
Pro zprovoznění displeje PROFINET a pro pochopení tohoto návodu k použití jsou zapotřebí základní znalosti v rámci funkce PROFINET IO.
Tento text byl přeložen strojově.
Lze upravit, propojit a zobrazit dvě hodnoty procesních dat přenášených kontrolérem PROFINET.
Díky intuitivnímu ovládání, rozsáhlému množství funkcí a možností je univerzálně použitelný.
Pro zprovoznění displeje PROFINET a pro pochopení tohoto návodu k použití jsou zapotřebí základní znalosti v rámci funkce PROFINET IO.
Tento text byl přeložen strojově.
Provedení
- Odolné plastové pouzdro
- Jasný a kontrastní displej s barevnou variantami závislou na akci
- Emulace 7-segmentového displeje se symboly a jednotkami
- Intuitivní a jednoduché nastavení parametrů díky jednoduchému textu a dotykovému displeji
Obsah balení
- Montážní materiál pro montáž do rozvaděče
- .
