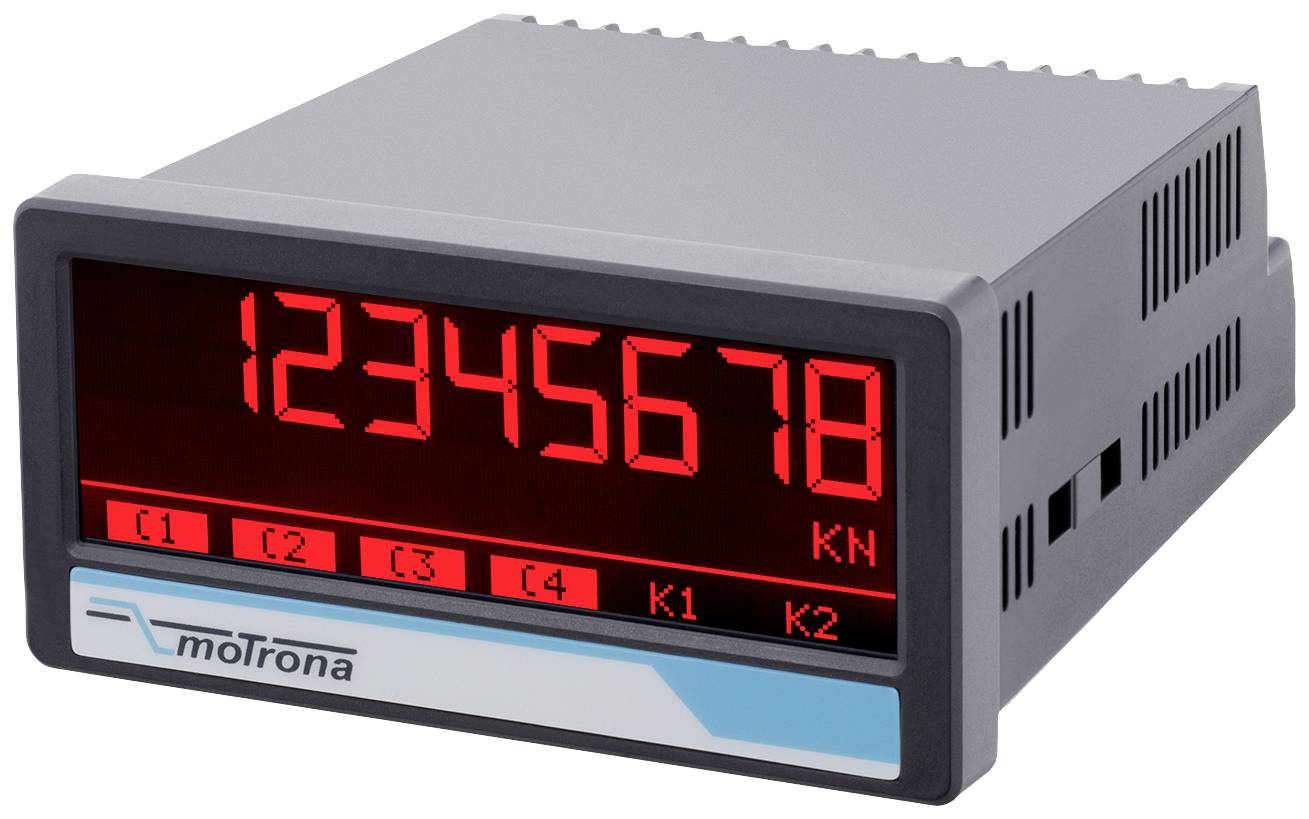

Motrona digitální ukazatel
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (8 979,34 Kč / kus)
8 979,34 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
Zobrazení DMS pro naměřené hodnoty tenzometrů a silových senzorů
Technické parametry
- Připojení: Šroubové svorky, 1,5 mm2 / AWG 16
- Napájení DC vstupní napětí: 18... 30 VDC
- Napájení ochranného DC obvodu: Ochrana proti přepólování
- Napájení DC: Cca 100 mA (bez zatížení)
- Zdroj napětí DC zbytkové vlnění: ≤ 10 %
- Napájení DC zajištění: Externí: T 0,5 a
- Napájení AC (možnost AC) vstupní napětí: 115... 230 VAC, (50... 60 Hz)
- Napájení AC (možnost AC), příkon: Cca 3 VA (bez zatížení)
- Napájení AC (možnost AC) zabezpečení: Externí: T 0,1 a
- Napájecí zdroj DMS: Výstupní napětí 3-10 v DC
- DMS napájení výstupní proud: Max. 50 mA
- Konfigurace vstupů DMS: Vstup napětí / plný můstek
- Citlivost vstupů DMS: +/- 5 mV, +/- 10 mV, +/- 20 mV, +/-40mV, +/-80mV
- DMS vstupy rozlišení: 16 bitů
- Přesnost DMS vstupů: +/- 0.01% / 10K
- Počet řídicích vstupů 3
- Kontrolní vstupy, formát: HTL, PNP (Low 0... 4 v, High 10... 30 V)
- Control vstupy frekvence: Max. 1 kHz
- Řídicí vstupy reakční doba: 1 ms
- Zatížení ovládacích vstupů: Max. 3 mA při 24 v/DC
- Analogový výstup (možnost AO/AR) konfigurace: Výstup proudu nebo napětí
- Analogový výstup (možnost AO/AR) napěťový výstup: -10... 10 až +10 v (max. 2 mA)
- Analogový výstup (volis AO/AR) proudový výstup: 0/4... 20 mA (zátěž max. 270 Ω)
- Analogový výstup (možnost AO/AR) rozlišení / přesnost 16 bit / ± 0,1 %
- Analogový výstup (možnost AO/AR) reakční doba: V závislosti na OSR hodnotě a filtru
- Control výstupy (možnost AO/AR/co/CR) počet: 4
- Výstupy (možnost AO/AR/co/CR), formát: 5... 30 v (podle napětí na Com+), PNP
- Řídicí výstupy (možnost AO/AR/co/CR) výstupní proud: Max. 60 mA
- Kontrolní výstupy (možnost AO/AR/co/CR) reakční doba < : 1 ms
- Výstupy relé (možnost RL) počet: 2
- Výstupy relé (možnost RL) konfigurace: Přepínací kontakt (bez potenciálu)
- Výstupy relé (možnost RL) AC spínací schopnost: Max. 250 VAC / 3 a / 750 VA
- Výstupy relé (možnost RL) spínací schopnost DC: Max. 150 VDC / 2 a / 50 W.
- Výstupy relé (možnost RL) doba odezvy < : 20 ms
- Formát sériového rozhraní (možnost A0/co): RS232
- Sériový rozhraní formát (možnost AR/CR), 2vodičové RS485
- Sériové rozhraní přenosová rychlost: 9600, 19200 nebo 38400 baud
- Sériový port: Protokol LECOM, MODBUS
- Typ displeje: Grafický LCD s podsvícením
- Rozsah zobrazení: 8 dekády plus znaménko (-999999... Návrh 99999999)
- Velikost číslic (Single + Dual) 13 mm
- Velikost číslic (velký displej) 26 mm
- Barva displeje: Červená/zelená/žlutá (s možností přepínání)
- Ovládání displeje: Dotyková obrazovka (odporový)
- Materiál pouzdra: ABS, UL 94 v-0
- Montážní pouzdro: Montáž do panelu
- Rozměry pouzdra (š x v x h) 96 x 48 x 116 mm
- Výřez pouzdra (Š x v) 91 x 43 mm
- Ochrana pouzdra: Přední strana IP65, ochrana IP20 na zadní straně
- Hmotnost pouzdra: Cca 200 g.
- Teplota okolí (provoz): -20 °C ... +60 °C (nekondenzující)
- Okolní teplota skladování: -25 °C 40 AŽ +70°C
- Okolní teplota ve výšce: Max. 2000 m.NN
- Okolní teplota vzduchu: Max. 80% relativní vlhkost až 30 °C.
- Podmínky okolního prostředí stupeň znečištění: 2
- Kategorie produktu
digitální ukazatel
- Měřicí funkce
teplota
- Typ
6877.5150
- Technologie displeje
LCD; grafický
IP20 (zadní strana)
IP65 (čelní strana)
- Montážní šířka
91 mm
- Displej (counts)
-99999999
99999999
- Montážní výška
43 mm
- Rozm.
(d x š x v) 116 x 96 x 48 mm
- Hmotnost
200 g
- Provozní napětí max.
30 V/DC
- Min. provozní napětí
18 V/DC
- Osvětlení displeje
RGB
- Vlastnosti
barevný displej
- Montážní hloubka
43 mm
- Šířka
96 mm
- V
48 mm
- Délka
116 mm
- Šířka rámu
91 mm
- Rozhraní
RS485
- Rozhraní
šroubová svorka
- Výška číslic
13 mm oder 26 mm
Ke stažení
List technických údajů
List technických údajů 2899372 Motrona digitální ukazatel
List technických údajů 2899372 Motrona digitální ukazatel
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2899372 Motrona digitální ukazatel
Popis
Tento inovativní DMS ukazatel slouží k záznamu, zpracování a zobrazení naměřených hodnot z tenzometru a snímačů síly. Jako obvykle nabízejí naše zobrazení různé možnosti zobrazení díky inovativnímu, tříbarevnému displeji TouchMATRIX®. Pro měření teploty je také možné připojit a vyhodnotit senzory pt100 a termočlánky typu J a K.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Odolné plastové pouzdro
- Jasný a kontrastní displej s barevnou variantami závislou na akci
- Emulace 7-segmentového displeje se symboly a jednotkami
- Intuitivní a jednoduché nastavení parametrů díky jednoduchému textu a dotykovému displeji
Obsah balení
- Montážní materiál pro montáž do rozvaděče
- .
