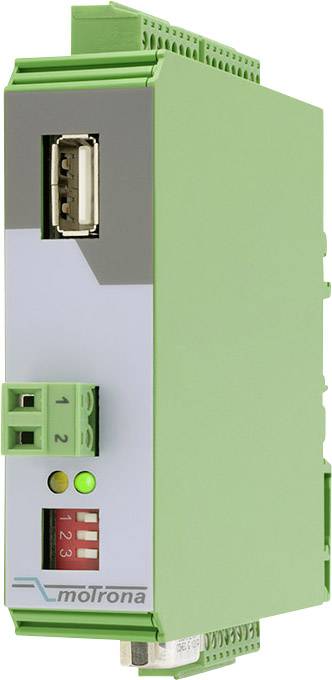

Motrona 8590.5010 8590.5010 měnič signálu frekvenční/analogový
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
měnič signálu frekvenční/analogový
Provozní napětí
24 V/DC
Typ
8590.5010
Vstupy měření
1
Výstupy
1
Datasheety: (PDF)
Počet
Celková cena (13 053,72 Kč / kus)
13 053,72 Kč
Bez DPH.
Doprava zdarma
Už jen 4 Ks skladem!
Hlavní benefity
Univerzální měnič pro analogové signály typ UZ210
- Přírůstkový snímač výstup a SSI rozhraní pro zobrazení polohy nebo úhel polohy úměrný ke analogový signál
- Inkrementální směru informace A/B, v závislosti na vstupním signálem a programmiertem převod použití; programovatelný nulový impuls (Z,/Z)
- Programovatelný U/f charakteristika
- Funkce potenciometr motoru
- Programovací rozhraní USB a sériové rozhraní RS232 a RS485
Technické parametry
- Analogové rozlišení: ± 13 Bit; analogové přesnost: 0,1 %
- Referenční napěťový výstup: (pro externí potenciometr ≥ 10 kΩ) cca 4,8 V ±0,1 %, Ri = 240 Ω
- Přírůstkový impulzní výstup: dvojčinný výstupy A, /A, B, /B, Z,/Z
- Výstupní úroveň 5 - 30 V podle externí napájení (TTL úroveň bez externího napájení)
- Výstupní frekvenční rozsah: 0,01 Hz - 1 MHz
- Doba odezvy: (typová na analogovém vstupu)< 260 µsec
- Nejrychlejší pozici: 1 Inkrement/µsec
- SSI rozhraní: (simulaci SSI absolutwertgebers) podle SSI Standard, 10 - 25 Bit, binární nebo Gray
- SSI přenosová rychlost: max. 1 MHz; sériové rozhraní: RS232 a RS485 (2vodičové nebo 4vodičové) max. 115,2 kBaud
- Typ
8590.5010
- Kategorie produktu
měnič signálu frekvenční/analogový
- Vstupy měření
1
- Výstupy
1
- Provozní napětí
24 V/DC
- Rozm.
(d x š x v) 102 x 22.5 x 102 mm
- Hmotnost
100 g
- Šířka
22.5 mm
- V
102 mm
- Délka
102 mm
Ke stažení
List technických údajů
List technických údajů 1380700 Motrona 8590.5010 8590.5010 měnič signálu frekvenční/analogový
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1380700 Motrona 8590.5010 8590.5010 měnič signálu frekvenční/analogový
Popis
UZ 210 je univerzální, cenově výhodný signálu a frekvenční generátor pro průmyslové použití v oblasti pohon technice a automatizaci.
Přístroj pracuje analogových normovaných signálů (0 - ±10 V, 0 - 20 mA nebo 4 - 20 mA) a převádí je do digitální výstupní signály. Vestavěné referenční zdroj napětí umožňuje na vstupní straně také použití potenciometrů a jiných, analogovými snímač systémy, které externí referenční napětí.
Tento text byl přeložen strojově.
Přístroj pracuje analogových normovaných signálů (0 - ±10 V, 0 - 20 mA nebo 4 - 20 mA) a převádí je do digitální výstupní signály. Vestavěné referenční zdroj napětí umožňuje na vstupní straně také použití potenciometrů a jiných, analogovými snímač systémy, které externí referenční napětí.
Tento text byl přeložen strojově.
Provedení
- Tenký, kompaktní plastový kryt pro montáž na lištu; připojení přes zásuvné šroubové svorky a D-SUB pro sériové rozhraní; USB rozhraní pro konfiguraci
Obsah balení
- CD s obslužným softwarem
