Motrona 8386.5010 8386.5010 rozdělovač signálu SinCos
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
rozdělovač signálu SinCos
Provozní napětí
24 V/DC
Typ
8386.5010
Vstupy měření
1
Výstupy
4
Datasheety: (PDF)
Počet
Celková cena (11 739,67 Kč / kus)
11 739,67 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
Rozdělovač Signálu a Signalumformer pro snímač otáček s Sinus-Cosinus-AusgangTyp SV210
- 1 x SinCos-Eingang
- 2x SinCos-Ausgang
- 2x Přírůstkový výstup (TTL/HTL)
Technické parametry
- Snímač napájení: 5 V/DC
- Mezní frekvence: 500 kHz
- Snímač vstupní signály: sin+ / sin / cos+ / cos/ref+ / ref a ve formátu 1 Vss
- Výstupy: 2 Sinus-Cosinus výstupy se stejným formátu jako vstup, 2 inkrementální výstupy ve formátu A, /A, B, /B, Z,/Z , lze individuálně nastavit na úroveň TTL/RS422 nebo HTL (10-30 V) úroveň
- Doba provozu: cca 200 nsek signálu.
- Typ
8386.5010
- Kategorie produktu
rozdělovač signálu SinCos
- Vstupy měření
1
- Výstupy
4
- Provozní napětí
24 V/DC
- Rozm.
(d x š x v) 102 x 22.5 x 102 mm
- Hmotnost
100 g
- Šířka
22.5 mm
- V
102 mm
- Délka
102 mm
Ke stažení
List technických údajů
List technických údajů 1380699 Motrona 8386.5010 8386.5010 rozdělovač signálu SinCos
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1380699 Motrona 8386.5010 8386.5010 rozdělovač signálu SinCos
Popis
Na SV 210 - rozdělovač signálu se používá, aby signály světlomet Sincos-Geber čistě a bez problému na více zařízení. Přitom lze zařízení buď Sincos-Signalen i s inkremntálním rotačním impulsů.
Na obou sinus výstupy poskytuje rozbočovač opět sinusovým signálem se stejným formátu jako na vstupu, včetně Referenzimpulses (pokud snímač straně k dispozici). Všechny sinusovým signálem používá pro průmyslové otočných běžné napětí z 1 Vss (diferenciální).
Proud po 11 µA Standard jsou tohoto přístroje nejsou podporovány.
Na obou přírůstkové výstupy poskytuje rozbočovač pravoúhlé impulzy, a to přesně impuls pro sinus perioda a nulového impuls odpovídá příchozích referenční impulsem. K dispozici jsou zásadně diferenční signály A, /A, B, /B, Z,/Z. Výstupní úroveň je pro každý z obou přírůstkové samostatné výstupy lze zvolit (rozsah TTL 5 V až HTL max. 30 V)
Tento text byl přeložen strojově.
Na obou sinus výstupy poskytuje rozbočovač opět sinusovým signálem se stejným formátu jako na vstupu, včetně Referenzimpulses (pokud snímač straně k dispozici). Všechny sinusovým signálem používá pro průmyslové otočných běžné napětí z 1 Vss (diferenciální).
Proud po 11 µA Standard jsou tohoto přístroje nejsou podporovány.
Na obou přírůstkové výstupy poskytuje rozbočovač pravoúhlé impulzy, a to přesně impuls pro sinus perioda a nulového impuls odpovídá příchozích referenční impulsem. K dispozici jsou zásadně diferenční signály A, /A, B, /B, Z,/Z. Výstupní úroveň je pro každý z obou přírůstkové samostatné výstupy lze zvolit (rozsah TTL 5 V až HTL max. 30 V)
Tento text byl přeložen strojově.
Provedení

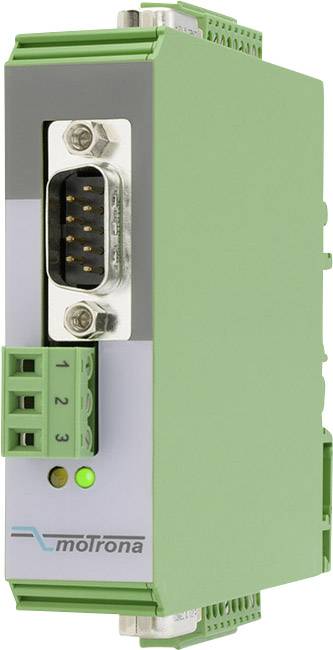

- Tenký, kompaktní plastový kryt pro montáž na lištu; konektory pro SinCos-Signale přes D-SUB-konektor; inkrementální impulzní výstupy přes zásuvné šroubové svorky.
