Motrona 7379.5021 I/O modul Počet digitálních vstupů: 1

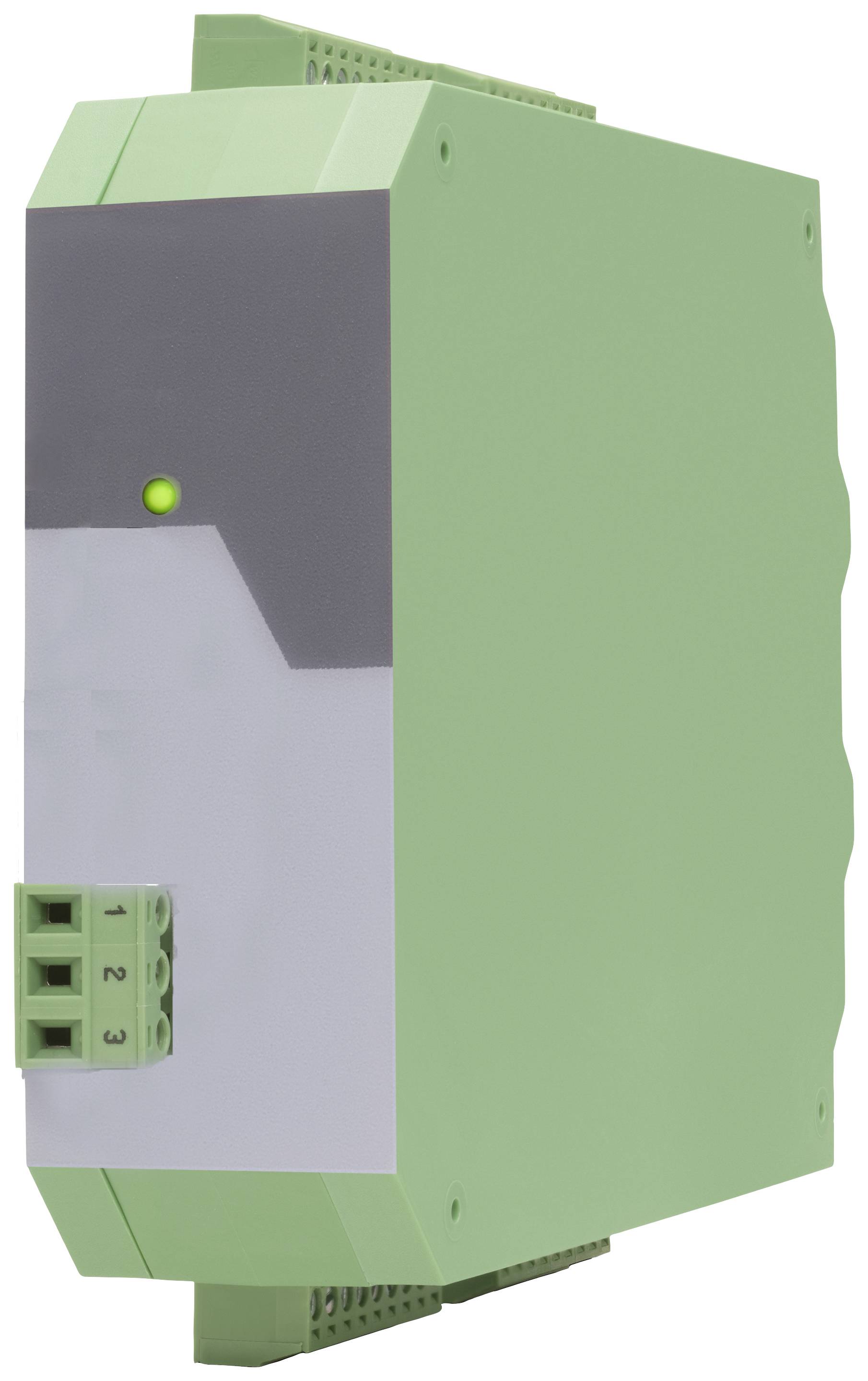

Zelené elektronické zařízení s osvětleným LED světlem a třemi očíslovanými konektory na přední straně.

Kategorie produktu

I/O modul

Typ

7379.5021

Provozní napětí

24 V/DC

Provozní napětí

12 - 30 V/DC

109 mm

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 053,72 Kč / kus)

6 053,72 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

DMS na IO-Link měnič

DMS vstup se zpětným čtením
Konfigurace:
Napětí: +/- 5 mV, +/- 10 mV, +/- 20 mV, +/- 40 mV, +/- 80 mV
Rozlišení: 16 bitů
Přesnost: ±0.01 % / 10 k
Napájecí napětí DMS: 3-10 v DC max. 50 mA

Technické parametry

Připojení: Šroubové svorky, 1,5 mčelní 2 / AWG 16
Napájecí napětí: 24 v/DC (18... 30 v/DC - přes 10-Link Masterport)
Napájení ochranného obvodu: Ochrana proti přepólování
Napájení proudu: Cca 75 mA (bez zatížení)
DMS vstup počet: 1 se zpětným čtením
DMS vstup konfigurace: Napětí
DMS vstup citlivost: +1- 5 mV, +/- 10 mV, +/-20e, +/-4OmV, +/-80mV
DMS vstup rozlišení: 16 bit
DMS vstup přesnost: +/- 0.01 % / 10K
DMS vstup DMS napájecí napětí: 3-10 v DC
DMS vstup výstupní proud: Max. 50 mA
Kontrolní vstupy (pouze s možností „co“)počet: Formát: 3
Řídicí vstupy (pouze s možností „co“) frekvence: HTL, PNP (Low 0...) 3 v, High 9... 30 v) max. 1 kHz
Řídicí vstupy (pouze s možností „co“)reakční doba: Cca 1 ms
Řídicí vstupy (pouze s možností „co“)doba přenosu (10 Link): Každých cca 2 ms - (10 Link doba cyklu)
Řídicí vstupy (pouze s možností „co“)zatížení: Max. 2 mA při 24 v/DC
Kontrolní výstupy (pouze s možností „co“)počet: 2
Kontrolní výstupy (pouze s možností „co“)formát: 5... 30 v (podle napětí na Com+), PNP
Kontrolní výstupy (pouze s možností „co“) výstupní proud: Max. 100 mA na výstup (při externím napájení Com+!)
Kontrolní výstupy (pouze s možností „co“)doba odezvy: Min. 1 ms (v závislosti na „sampling Time“ atd. „Nastavování filtru“)
Kontrolní výstupy (pouze s možností „co“)doba přenosu (10 Link): Každých cca 2 ms - (10 Link doba cyklu)
Skupina / Specification: Device / 10 Link V1.1
Přenosová rychlost I0-Link: COM 3 (230,4 kbit/s)
I0 Link port třída: Typ a
Doba cyklu I0-Link: Min. 2 ms
Šířka dat I0-Link: 16 bajtů (14 bajtů (vstupní údaje) + 1bajtů (stav „co“) + 1 bajt (diagnostická data))
Počet zobrazovacích prvků: 1 LED
Funkce zobrazení: 1x zelená pro provozní režim nebo 10 Link stav (u možnosti „co“)
Materiál krytu: Plast
Montáž: Na DIN lištu 35 mm (podle EN 60715)
Rozměry pouzdra (Š x v x H) (bez konektorů): 34 x 100 x 131 mm
Rozměry pouzdra (Š x v x H) (s přípojkami): 34 x 109 x 140 mm
Hmotnost pouzdra: Cca 160 g.
Stupeň krytí pouzdra: IP20
Teplota okolí (provoz): -20 °C ... +60 °C bez orosení
Okolní teplota skladování: -25 °C 40 AŽ +70°C
Okolní teplota ve výšce: Max. 2000 m.NN
Okolní teplota vzduchu: Max. 80% relativní vlhkost až 30 °C.
Podmínky okolního prostředí stupeň znečištění: 2
MTBF v letech (trvalý provoz při 60 °C): 92,9 a)
Programování

Kategorie produktu: I/O modul

Typ: 7379.5021

Provozní napětí: 24 V/DC

Provozní napětí: 12 - 30 V/DC

V: 109 mm

Délka: 140 mm

Šířka: 34 mm

Počet digitálních vstupů: 1

Rozm.: (d x š x v) 140 x 34 x 109 mm

Číslo výrobce: 7379.5021

Ke stažení

List technických údajů

List technických údajů 2899374 Motrona 7379.5021 I/O modul Počet digitálních vstupů: 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2899374 Motrona 7379.5021 I/O modul Počet digitálních vstupů: 1

Popis

Tento přístroj je ideal pro připojení DMS plnomůstkového senzoru, jehož obrácený výsledek měření je cyklicky přenášen přes rozhraní IO Link.
Jednotlivé parametry zařízení lze nastavit a uložit Diverser, nebo prostřednictvím IO- Link během provozu. Podporované datové Storrage mechanizmus umožňuje snadnou a bezproblémovou výměnu zařízení.
