Motrona 7379.5020 I/O modul šroubová svorka Počet digitálních vstupů: 4

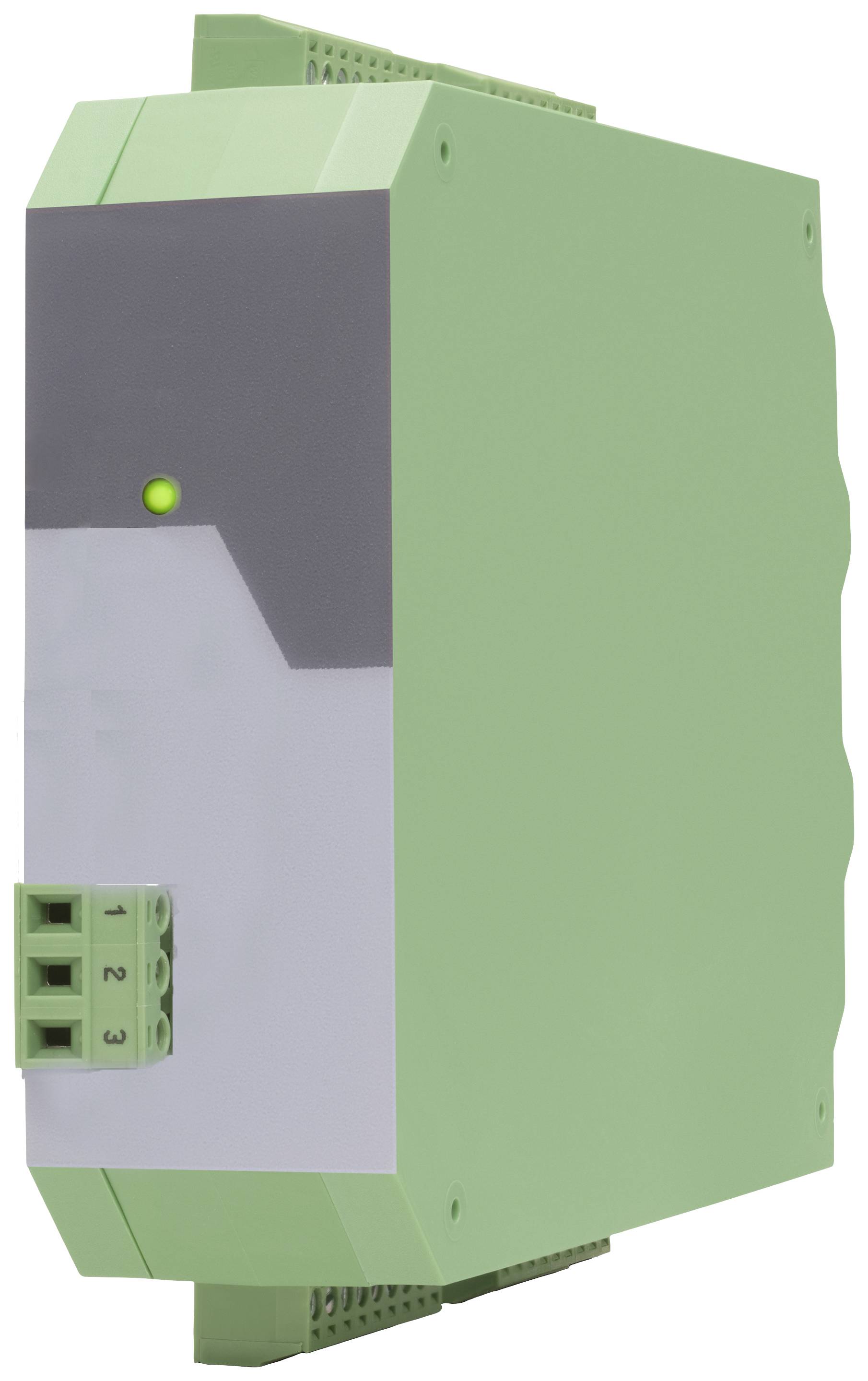

Zelené elektronické zařízení s LED displejem a třemi připojovacími svorkami, používané v průmyslových aplikacích.

Kategorie produktu

I/O modul

Rozhraní

šroubová svorka

Typ

7379.5020

Provozní napětí

24 V/DC

Provozní napětí

10 až 30 V/DC

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 227,27 Kč / kus)

5 227,27 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

Nahlásit právní incident

Hlavní benefity

Analogový měnič k IO-Link

4 analogových vstupů
2x proud a 2x napěťový vstup
Vstupní napětí: -10 … +10 v (ri, zaokrouhleno na 1 MOhm)
Proudový vstup: 0 … 20 mA / 4 … 20 mA (Ri zaokrouhleno na 100 ohmů)
Rozlišení 16 bitů / ± 0,2 % (25 °C)
Specifikace: Device / IO Link V1.1
Přenosová rychlost: COM 3 (230,4 kbit/s)
Třída portu: Typ a
Zykusový čas: 3ms
Šířka dat: 11 bajtů (4 x 2bajtů (vstupní údaje) + 1bajt („stav co“) + 2 bajty (diagnostická data))

Technické parametry

Připojení: Šroubové svorky, 1,5 mm2 / AWG 16
Napájecí napětí: 24 v/DC (18... 30 VDC) přes 10-Link
Napájení ochranného obvodu: Ochrana proti přepólování
Napájení proudu: Cca 90 mA (bez zatížení)
Referenční výstup výstupní napětí: +10 V.
Referenční výstup přesnost: ± 0,1 %
Referenční výstup zatížení: Max. 10 mA /> 1 kOhm
Počet analogových vstupů 4
Konfigurace analogových vstupů: 2x proud a 2x napěťový vstup
Analogový vstup: -10... 10 až +10 v (ri 1 MOhm)
Analogový vstup, proudový vstup: 0... 20 mA / 4... 20 mA (ri 100 Ω)
Analogové vstupy: Rozlišení / přesnost: 16 bit / ± 0,2 % (25 °C)
Kontrolní vstupy (pouze s možností „co“): Počet 3
Řídicí vstupy (pouze s možností „co“), formát: HTL, PNP (Low 0...) 3 v, High 9... 30 V)
Řídicí vstupy (pouze s možností „co“ frekvence: Max. 1 kHz
Kontrolní vstupy (pouze s možností odezvy „co“): Cca 1 ms
Řídicí vstupy (pouze s možností „co“) doba přenosu (10 Link): Každých cca 1 ms - (10 Link doba cyklu)
Řídicí vstupy (pouze s možností „co“) zatížení: Max. 2 mA při 24 v/DC
Kontrolní výstupy (pouze s možností „co“)počet: 2
Kontrolní výstupy (pouze s možností „co“), formát: 5... 30 v (podle napětí na Com+), PNP
Řídicí výstupy (pouze s možností „co“) výstupní proud: Max. 100 mA na výstup
Kontrolní výstupy (pouze s možností „co“) doba odezvy: Min. 1 ms (podle nastavení „Sampling Time“ a „Average Filter“)
Kontrolní výstupy (pouze s možností „co“) doba přenosu (10 Link): Každých cca 1 ms - (10 Link doba cyklu)
Modul IO-Link / Specification: Device / 10 Link V1.1
IO-Link přenosová rychlost: COM 3 (230,4 kbit/s)
IO Link port Class: Typ a
Doba cyklu IO-Link: Min. 1 ms
Šířka dat IO-Link: 11 bajtů (4 x 2bajtů (vstupní údaje) + 1 bajt (stav „co“) + 2 bajty (diagnostická data))
Počet zobrazovacích prvků: 1 LED
Funkce zobrazení: 1x zelená pro provozní režim nebo 10 Link stav (u možnosti „co“)
Materiál krytu: Plast
Montáž: Na DIN lištu 35 mm (podle EN 60715)
Rozměry pouzdra (Š x v x H): (Bez konektorů): 34 x 100 x 131 mm
Rozměry pouzdra (š x v x h): (S přípojkami): 34 x 109 x 140 mm
Hmotnost pouzdra: Cca 160 g.
Stupeň krytí pouzdra: IP20
Teplota okolí (provoz): -20 °C ... +60 °C bez orosení
Okolní teplota skladování: -25 °C 40 AŽ +70°C
Okolní teplota ve výšce: Max. 2000 m.NN
Okolní teplota vzduchu: Max. 80% relativní vlhkost až 30 °C.
Podmínky okolního prostředí stupeň znečištění: 2
Míra selhání MTBF v letech: (Trvalý provoz při 60 °C) 102,7 a

Kategorie produktu: I/O modul

Rozhraní: šroubová svorka

Typ: 7379.5020

Provozní napětí: 24 V/DC

Provozní napětí: 10 až 30 V/DC

V: 109 mm

Délka: 140 mm

Šířka: 34 mm

Počet digitálních vstupů: 4

Rozm.: (d x š x v) 140 x 34 x 109 mm

Číslo výrobce: 7379.5020

Ke stažení

List technických údajů

List technických údajů 2899373 Motrona 7379.5020 I/O modul šroubová svorka Počet digitálních vstupů: 4

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2899373 Motrona 7379.5020 I/O modul šroubová svorka Počet digitálních vstupů: 4

Popis

Přístroj je použitelný jako převodník signálu pro analogové normované signály (-10 …+10 v nebo 0/4 … 20 mA), které mají být předloženy jako cyklické hodnoty procesů přes IO – Link. Kromě čtyř analogových vstupů (vždy dva pevně dané jako napěťové a ostatní dva pevně konstruované jako proudové vstupy) má měnič signálu velmi přesný referenční výstup (+10,00 v ± 0,1 %), který lze použít například pro připojení různých potenciometrů.

Tento text byl přeložen strojově.
