Motrona 7184.5028 I/O modul šroubová svorka Počet digitálních vstupů: 8 Počet digitálních vstupů: 1

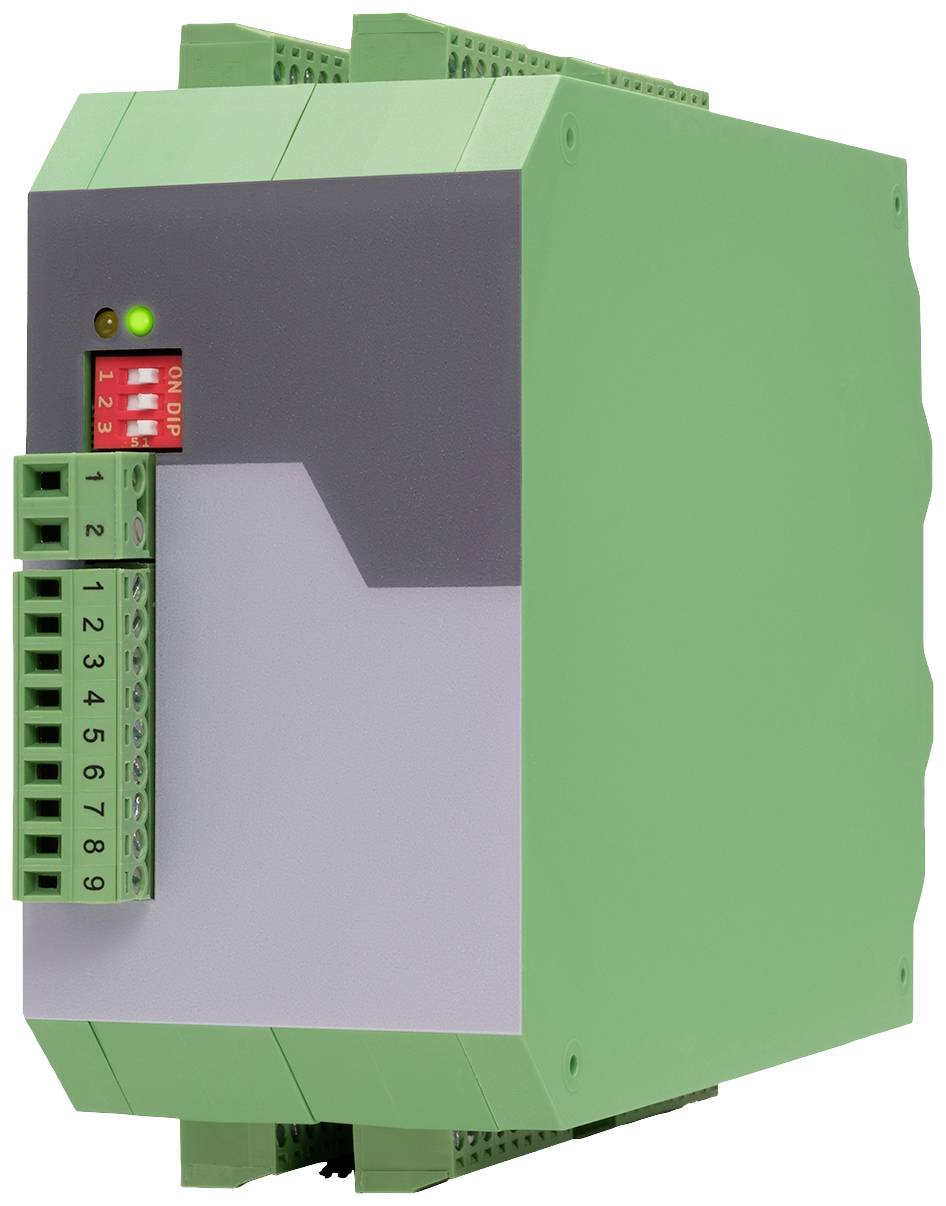

Elektronické zařízení se zeleným a šedým plastovým krytem, čtyřmi červenými přepínači a zelenou LED kontrolkou vlevo nahoře.

Kategorie produktu

I/O modul

Rozhraní

šroubová svorka

Typ

7184.5028

Provozní napětí

10 až 30 V/DC

118 mm

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (19 004,13 Kč / kus)

19 004,13 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

8-násobný rozdělovač/rozdělovač s napěťovým oddělením

1 impulzní vstup ve formátu a, B, z [HTL] nebo a, /a, B, /B, z, /Z [RS422]
Vstupní frekvence až 250 kHz [HTL] nebo 1 MHz [RS422 / TTL]
8 výstupních stupňů protitakt
Formáty odpovídající vstupním signálům, ale s individuálním přiřazením výstupní úrovně pro každý výstup
Potenciálové oddělení vstupů a výstupů

Technické parametry

Napájecí napětí: 10 … 30 VDC
Napájení ochranného obvodu: Ochrana proti přepólování
Zdroj zbytkového vlnění: ≤ 10 % při 24 VDC
Napájení proudu: Cca 25 mA, při nezatížitelném napájení snímače
Napájení: Šroubové svorky, 1,5 mm² / AWG16
Napájení snímače: Výstupní napětí 1: 24 VDC (cca 0,8 v menší než napájecí napětí)
Výstupní proud snímače: Max. 250 mA, (galvanicky připojeno k zařízení)
Napájení snímače: Výstupní napětí 2: 5 v DC
Výstupní proud snímače: Max. 500 mA, (galvanicky připojeno k zařízení)
Ochrana proti zkratu při napájení snímače
Napájení čidel: Šroubové svorky, 1,5 mm², 9-pólový
Ostatní možnosti: a) externí prostřednictvím samostatného zdroje b) z téhož zdroje, který zásobuje rozdělovač (10…30V)
Inkrementální vstup - úroveň signálu (lze přepínat):
RS422 / TTL (diferenční napětí > 0,5 v); HTL diferenciál (rozdílové napětí > 2 v)
HTL (ASYMETRICKÝ): LOW 0 … 6 V, HIGH 8 … 40 V.
TTL (ASYMETRICKÁ): LOW < 0,8 V, HIGH >2,0 V.
Přírůstkový vstup stopy: Asymetrické: A, B, z nebo symetrické: A, a, B, /B, z, /Z
Frekvence inkrementálního vstupu: Max. 1 MHz při RS422 / TTL; max. 500 kHz u HTL diferenciálu; max. 250 kHz při se / se HTL
Přírůstkový vstup: Šroubové svorky, 1,5 mm² / AWG16
Přírůstkové výstupy počet výstupů: 8
Přírůstkové výstupy logika výstupu: Dvojčinný (push-pull)
Přírůstkové výstupy hladiny signálu: 5 … 30 v (připojitelné podle příslušného textu. COM+ svorka)
Inkrementální výstupy zpoždění signálu: Cca 160 ns
Přírůstkové výstupy: Max. 30 mA
Přírůstkové výstupy ochranné zapojení: Odolný proti zkratu
Přírůstkové výstupy: Šroubové svorky, 1,5 mm² / AWG16
Potenciálové oddělení GT222 / GT224: Oddělení potenciálů mezi vstupem a výstupy a všemi výstupy
Potenciálová bariéra GT228: Výstupy mezi sebou.
Počet zobrazovacích prvků 2 LED
Funkce zobrazení: 1x zelená pro provozní režim; 1x žlutá pro detekci chyb na vstupech a, B, z
Provozní teplota -20 °C … +60 °C (nekondenzující)
Okolní teplota skladování: -30 °C … +75° C (nekondenzující)
Míra selhání MTBF v letech (trvalý provoz při 60 °C): 67,7 a)

Kategorie produktu: I/O modul

Rozhraní: šroubová svorka

Typ: 7184.5028

Provozní napětí: 10 až 30 V/DC

V: 118 mm

Délka: 140 mm

Šířka: 54 mm

Počet digitálních vstupů: 1

Počet digitálních vstupů: 8

Rozm.: (d x š x v) 140 x 54 x 118 mm

Číslo výrobce: 7184.5028

Ke stažení

List technických údajů

List technických údajů 2899371 Motrona 7184.5028 I/O modul šroubová svorka Počet digitálních vstupů: 8 Počet digitálních vstupů: 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2899371 Motrona 7184.5028 I/O modul šroubová svorka Počet digitálních vstupů: 8 Počet digitálních vstupů: 1

Popis

Tento 8-násobný impulzní rozvaděč s oddělením potenciálu je velmi kompaktní, prostorově úsporný a mimořádně všestranný rozdělovač pro signály inkrementálních dárců a měřicích systémů. Existuje možnost rozdělení mezi vstupní a výstupní obvody a mezi výstupní obvody. Není k dispozici galvanické oddělení vstupu a napájení. To je obzvláště výhodné při impulzní distribuci v prostorově velmi vzdálených částech zařízení a také při nepříznivých EMV podmínkách, posuvech potenciálu a špatných uzemňovacích podmínkách ve velkých zařízeních.

Tento text byl přeložen strojově.
