Motrona 6877.5022 I/O modul šroubová svorka Počet digitálních vstupů: 2

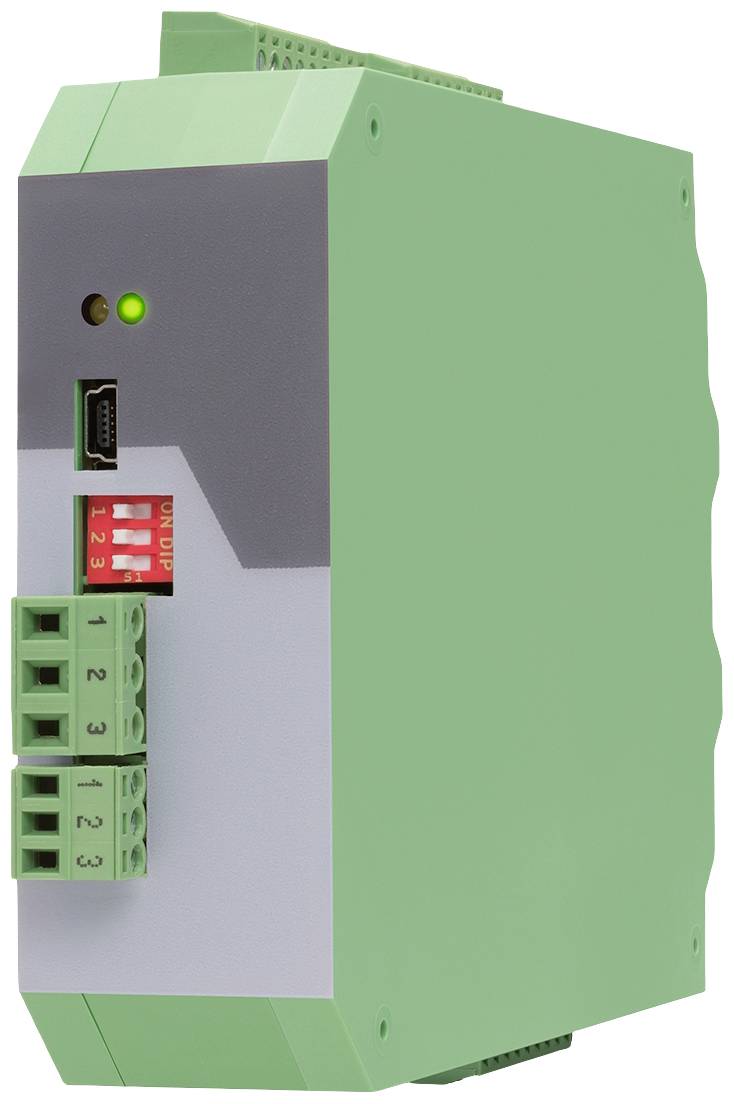

Průmyslové zařízení se zeleným krytem a různými přípojkami. Nahoře svítí zelená kontrolka.

Kategorie produktu

I/O modul

Rozhraní

šroubová svorka

Typ

6877.5022

Provozní napětí

18 - 30 V/DC

140 mm

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (8 640,50 Kč / kus)

8 640,50 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

DMS zesilovač měření (2násobný)

6-vodičové připojení pro dva plně můstkové senzory DMS
2x výstup napětí proudu
Funkce pro škálování a spojení signálů senzorů (např. A+B, A-B, …)
Nastavitelné napětí můstku pro senzor od 3 VDC do 10 VDC
Citlivost vstupů pro senzory 1 … 10 mV
Přenos dat senzorů přes RS-485
Programování přes USB a uživatelské rozhraní OS (Freeware)
4 x řídicí vstup HTL/PNP
4 x kontrolní výstupy pro signalizaci různých provozních stavů

Technické parametry

Připojení: Šroubové svorky, 1,5 mm2 / AWG 16
Napájení vstupního napětí 18... 30 VDC
Napájení ochranného obvodu: Ochrana proti přepólování
Zdroj zbytkového vlnění: ≤ 10 %
Napájení proudu: Cca 50 mA (při 24 v, bez zatížení)
Napájecí zdroj DMS: Výstupní napětí 3-10 v DC
DMS napájecí výstupní proud: Max. 50 mA
Počet vstupů DMS: 2 se zpětným čtením
Konfigurace DMS vstupů: Napětí
Citlivost vstupů DMS: +/- 5 mV, +/- 10 mV, +/-20mV, +/-40mV, +/-80mV
Rozlišení vstupů DMS: 16 bit
Přesnost DMS vstupů: +/- 0.01 % / 10K
Počet analogových výstupů: 2
Analogové výstupy napětí: + /- 10 v (externí zatížení max. 5 kΩ)
Analogové výstupy, proud: 0 / 4 mA... 20 mA (zátěž max. 270 Ω)
Analogové výstupy: Rozlišení 16 bitů
Analogové výstupy, přesnost +/- 0.01 % / 10K
Analogové výstupy reakční doba: V závislosti na čase vzorkování a filtru
Počet řídicích vstupů 4
Formát ovládacích vstupů: HTL, PNP (Low 0...) 4 v, High 10... 30 V)
Frekvence vstupů Control: Max. 1 kHz
Řídicí vstupy reakční doba: 1 ms
Zatížení vstupy: Max. 3 mA při 24 v/DC
Počet výstupů Control: 4
Řídicí výstupy, formát / úroveň: HTL: 17... 29 v (podle napájecího napětí)
Control výstupy výstupní proud: Max. 30 mA, High Side Driver
Provedení USB 2.0 Mini typ B
Provedení pouzdra: 2vodičové RS-422
Pouzdro protokolu LECOM, MODBUS
Materiál krytu: Plast
Montáž: Na DIN lištu 35 mm (podle EN 60715)
Rozměry pouzdra (š x v x h) 34 x 140 x 118 mm
Stupeň krytí pouzdra: IP20
Hmotnost pouzdra: Cca 100 g.
Teplota okolí (provoz): 0 °C ... +60 °C (nekondenzující)
Okolní teplota skladování: -25 °C 5 až +70 °C (nekondenzující)
Míra selhání MTBF v letech (trvalý provoz při 60 °C): 59.9

Kategorie produktu: I/O modul

Rozhraní: šroubová svorka

Typ: 6877.5022

Provozní napětí: 18 - 30 V/DC

V: 140 mm

Délka: 118 mm

Šířka: 34 mm

Počet digitálních vstupů: 2

Rozm.: (d x š x v) 118 x 34 x 140 mm

Číslo výrobce: 6877.5022

Ke stažení

List technických údajů

List technických údajů 2899377 Motrona 6877.5022 I/O modul šroubová svorka Počet digitálních vstupů: 2

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2899377 Motrona 6877.5022 I/O modul šroubová svorka Počet digitálních vstupů: 2

Popis

K tomuto zesilovači lze připojit dva senzory DMS s plným můstkem, jejichž hodnoty jsou k dispozici na dvou analogových výstupech (proud/napětí) a na čtyřech výstupech HTL Control.
Je to programovací USB rozhraní a komunikační rozhraní RS-485 s LECOM příp. Protokol MODBUS. Pomocí čtyř HTL Control vstupů lze spustit nulování DMS senzorů.
Čtyři výstupy HTL Control zasílají překročení, nedosažení spínacích bodů nebo pohyby mimo rozsah. Může také dojít k chybě ze systému DMS.
Díky vstupům HTL Control lze držení na výstupech odejmout.
Dále lze přes vstupy HTL Control provádět také funkci size analogového výstupu.
