monitorovací relé 24, 24 V/AC, V/DC (max) 2 přepínací kontakty Metz Connect 1101501322 1 ks

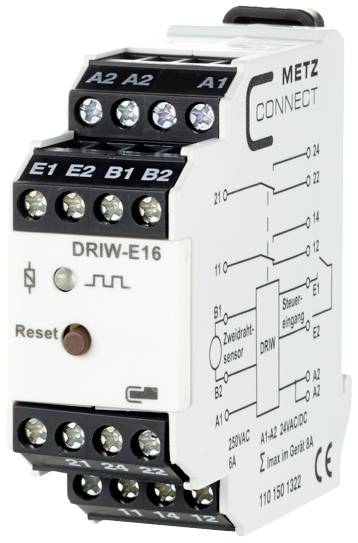

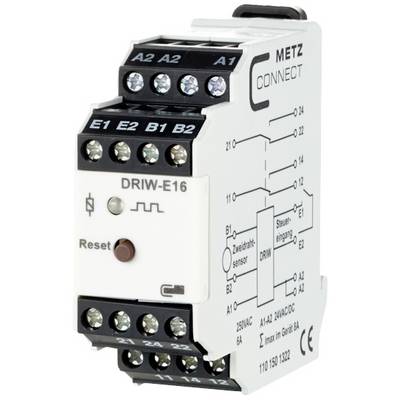

Řídicí modul 'DRIW-E16' od Metz Connect s několika vstupy a resetovacím tlačítkem. Schéma na straně zobrazuje připojovací body.

Kategorie produktu

monitorovací relé

Funkce

Podkročení otáček

Provozní napětí max.

24 V/AC

24 V/DC

Typ kontaktu

2 přepínací kontakty

Typ

1101501322

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 285,00 Kč / kus)

2 285,00 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Monitorovací relé DRIW-E16, 24 v AC/DC

Měřicí reléMonitorovací reléKontrola otáčekKontrola klínového řemeneBTR Netcom

Technické parametry

Kategorie produktu: monitorovací relé

Typ: 1101501322

Funkce: Podkročení otáček

Provozní napětí: 24 V/AC
24 V/DC

Provozní napětí max.: 24 V/AC
24 V/DC

Provozní napětí: 24, 24 V/AC, V/DC (max)

Typ kontaktu: 2 přepínací kontakty

Připojení: šroubová svorka

: IP40

Min. teplota: 0 °C

Max. teplota: +55 °C

Šířka: 22.50 mm

V: 61.30 mm

Hloubka: 60 mm

Rozm.: (š x v x h) 22.50 x 61.30 x 60 mm

Obsah: 1 ks

Hmotnost: 70 g

Barva: šedá

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2860473 monitorovací relé 24, 24 V/AC, V/DC (max) 2 přepínací kontakty Metz Connect 1101501322 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2860473 monitorovací relé 24, 24 V/AC, V/DC (max) 2 přepínací kontakty Metz Connect 1101501322 1 ks

Popis

Snímač otáček a klínového řemene slouží k monitorování otáčení (volnoběžky) na hřídelech motoru nebo řemene. Indukční přibližovací spínač se používá k měření otáček. Generování impulsů na senzoru vzniká bezkontaktně díky souběžným spínacím polohům, ozubeným kolům, sekmování, kovovým signálním drastem nebo podobným. Při připojení provozního napětí sepne relé. Pomocí výkonového stykač pohonu se na svorky E1 a E2 spustí kontrolní funkce po skončení přemosťovacího můstku. Pokud pohon klesne pod vypínací otáčky, relé odpadne. Reset nebo vypnutí provozního napětí nás vrátí chybové hlášení hlídače otáček a klínového řemene.
