monitorovací relé Finder 70.61.8.400.0000 70.61.8.400.0000, 400 V/AC, 6 A, 1 ks

6pólový reléový modul od společnosti Finder, model 70.61, vhodný pro napětí od 208 do 480V AC, znázorněný včetně schématu zapojení.

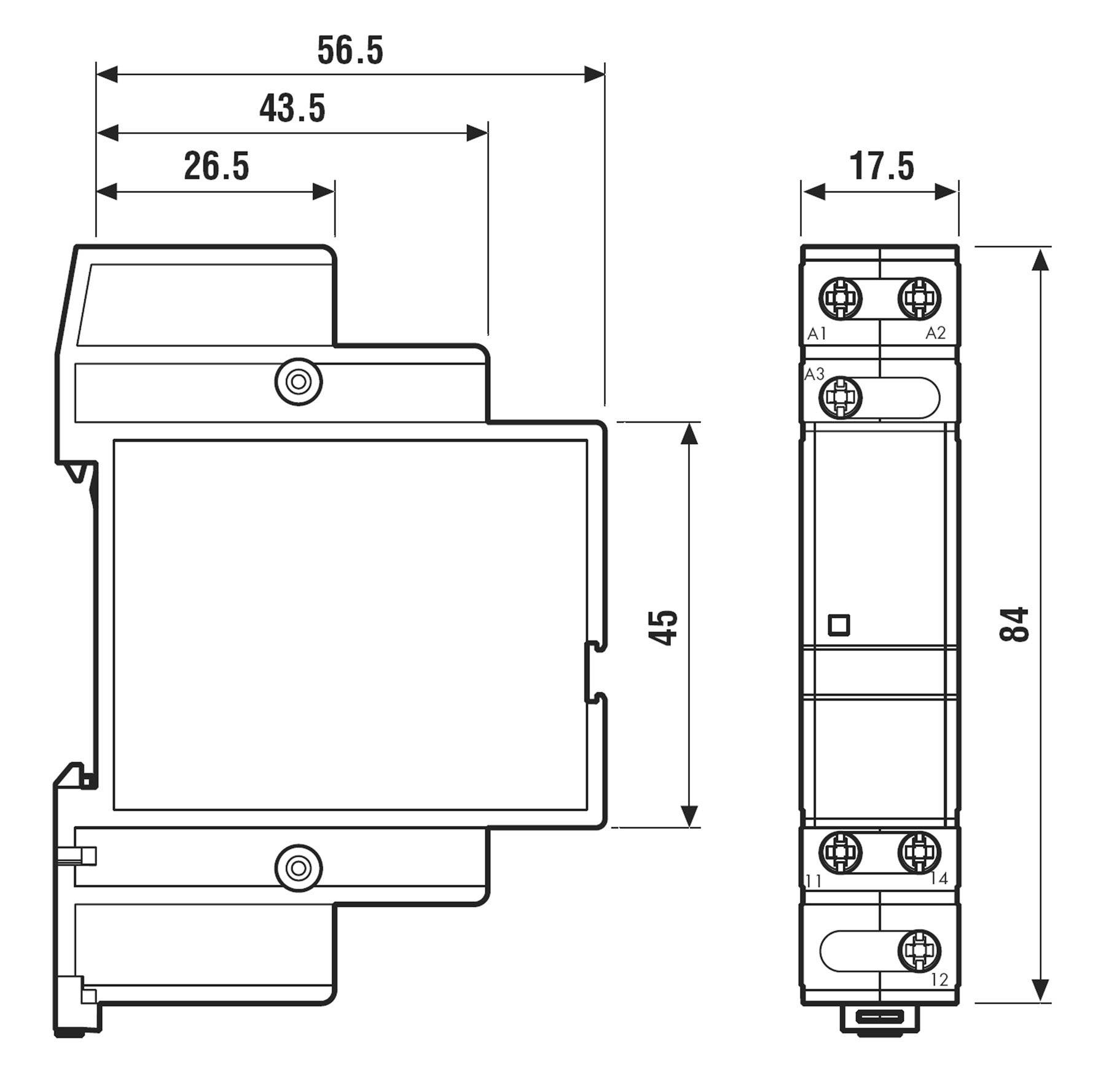

Technický výkres elektronického zařízení s rozměry: šířka 56,5 mm, hloubka 26,5 mm, výška 84 mm. Přední a boční pohled.

1/2

Kategorie produktu

monitorovací relé

Funkce

3 fáze

sled fází

fázový výpadek

Provozní napětí max.

480 V/AC

Typ kontaktu

1 přepínací kontakt

Spínací napětí (max.)

400 V/AC

Datasheety: (PDF)

143 Ks

Prodej a doprava:

Počet

Celková cena (1 395,00 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

3fázové sledování sítě typ 72.31.8.400.0000

Technické parametry

Spínací výkon AC1: 1500 VA
Spínaný výkon AC15 (230 V): 250 VA
Spínací zatížení: (10 V/5 mA) 500 mW
1fázový motor, provoz s AC3 (230 V): 0,185 kW
Kontakty z mosazi (50 Hz/1 W) 8 VA

Kategorie produktu: monitorovací relé

Typ: 70.61.8.400.0000

Min. měřicí rozsah: 208 V/AC

měřicí rozsah: 480 V/AC

Funkce: 3 fáze
sled fází
fázový výpadek

Min. provozní napětí: 208 V/AC

Provozní napětí max.: 480 V/AC

Provozní napětí: 208 - 480 V/AC

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgSnO2

Spínací napětí (max.): 400 V/AC

Spínací proud (max.): 6 A

: IP20

Min. teplota: -20 °C

Max. teplota: +50 °C

Obsah: 1 ks

Doba odezvy: 0.5 s

Spínací napětí: 250 V/AC / 400 V/AC

Dielektrická pevnost: (Napájení/kontakty) 4 kV, (otevřené kontakty) 1000 V/AC V/AC

Typ: 72.31.8.400.0000

Provozní teplota: -20 - +50 °C

Provozní napětí: (AC3) 208 – 480 V/50 až 60 Hz

Varianty(Veškeré ceny jsou vč. DPH)

Spínací proud (max.)

Funkce

Typ kontaktu

Provozní napětí max.

monitorovací relé Finder 70.61.8.400.0000 70.61.8.400.0000, 400 V/AC, 6 A, 1 ks

Objednací číslo:503242

Tento produkt

6 A

3 fáze sled fází fázový výpadek

1 přepínací kontakt

480 V/AC

monitorovací relé 380 - 415 V/AC 2 přepínací kontakty Finder 70.42.8.400.2032 1 ks

Objednací číslo:1381190

8 A

3fázová kontrola sítě kontrola vodiče N (nelze navolit) podpětí přepětí Rozsah přepětí/podpětí (přepětí + podpětí) paměť chyb napětí (lze zvolit) fázový výpadek sled fází fázová asymetrie přerušení vodiče N

2 přepínací kontakty

415 V/AC

monitorovací relé Finder 70.61.8.400.0000, 400 V/AC, 6 A, 5 ks

Objednací číslo:2177160

6 A

3 fáze sled fází fázový výpadek

1 přepínací kontakt

480 V/AC

monitorovací relé Finder 70.11.8.230.2022, 400 V/AC, 10 A, 5 ks

Objednací číslo:2177296

10 A

1 fáze přepětí Rozsah přepětí/podpětí (přepětí + podpětí) paměť chyb napětí (lze zvolit)

1 přepínací kontakt

240 V/AC

monitorovací relé Finder 70.31.8.400.2022, 400 V/AC, 6 A, 5 ks

Objednací číslo:2177297

6 A

3fázová kontrola sítě podpětí přepětí Rozsah přepětí/podpětí (přepětí + podpětí) paměť chyb napětí (lze zvolit) sled fází fázový výpadek

1 přepínací kontakt

415 V/AC

monitorovací relé Finder 70.41.8.400.2030, 400 V/AC, 6 A, 5 ks

Objednací číslo:2177298

6 A

3fázová kontrola sítě kontrola vodiče N (lze navolit) Rozsah přepětí/podpětí (přepětí + podpětí) fázový výpadek sled fází fázová asymetrie přerušení vodiče N

1 přepínací kontakt

415 V/AC

monitorovací relé 380 - 415 V/AC 2 přepínací kontakty Finder 70.42.8.400.2032 Tray 5 ks

Objednací číslo:2177523

8 A

2 přepínací kontakty

415 V/AC

monitorovací relé Finder 70.61.8.400.0000 70.61.8.400.0000-5, 400 V/AC, 6 A, 1 ks

Objednací číslo:3209654

6 A

3 fáze sled fází fázový výpadek

1 přepínací kontakt

480 V/AC

monitorovací relé 220 - 240 V/AC 1 přepínací kontakt Finder 70.11.8.230.2022 Tray 1 ks

Objednací číslo:3209774

10 A

1 fáze přepětí Rozsah přepětí/podpětí (přepětí + podpětí) paměť chyb napětí (lze zvolit)

1 přepínací kontakt

240 V/AC

monitorovací relé 380 - 415 V/AC 1 přepínací kontakt Finder 70.31.8.400.2022 Tray 1 ks

Objednací číslo:3209775

6 A

3fázová kontrola sítě podpětí přepětí Rozsah přepětí/podpětí (přepětí + podpětí) paměť chyb napětí (lze zvolit) sled fází fázový výpadek

1 přepínací kontakt

415 V/AC

Ke stažení

List technických údajů

List technických údajů 503242 monitorovací relé Finder 70.61.8.400.0000 70.61.8.400.0000, 400 V/AC, 6 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 503242 monitorovací relé Finder 70.61.8.400.0000 70.61.8.400.0000, 400 V/AC, 6 A, 1 ks

Popis

Univerzálně použitelné při všech třífázových proudech - nominální napětí 208 - 480 V (50/60 Hz). Kontrola výpadku také při zpětném napětí. Pozitivní bezpečnostní logika otevírá pracovní kontakt při zjištění chyby. Úzké provedení - 17,5 mm šířka.
