monitorovací relé Metz Connect 11027170 11027170, 230 V/AC, 1 ks

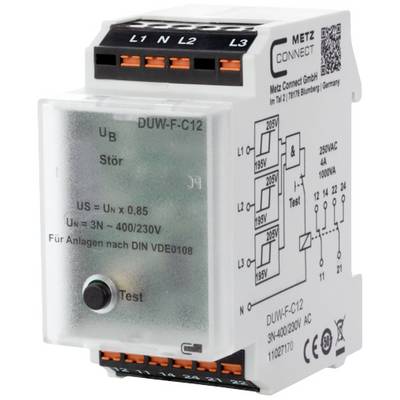

Elektrické monitorovací relé značky METZ CONNECT, model DUW-F-C12, zobrazuje technické specifikace a připojení.

Kategorie produktu

monitorovací relé

Funkce

podpětí

Provozní napětí max.

230 V/AC

Typ kontaktu

2 přepínací kontakty

Spínací napětí (max.)

230 V/AC

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 329,00 Kč / kus)

1 329,00 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Monitorovací relé DUW-F-C12

Měřicí reléMonitorovací reléKontrola fázíKontrola podpětíTřífázové sítěSystémy nouzového osvětleníPodpěťové reléBTR Netcom

Technické parametry

Kategorie produktu: monitorovací relé

Typ: 11027170

Funkce: podpětí

Vlastnosti: Se zkušebním tlačítkem

Provozní napětí: 230 V/AC

Provozní napětí max.: 230 V/AC

Provozní napětí: 230 V/AC (max)

Typ kontaktu: 2 přepínací kontakty

Spínací napětí (max.): 230 V/AC

Připojení: šroubová svorka

: IP40

Min. teplota: -5 °C

Max. teplota: +55 °C

Šířka: 35 mm

V: 69.30 mm

Hloubka: 60 mm

Rozm.: (d x š x v) 65 x 35 x 69.30 mm

Obsah: 1 ks

Hmotnost: 110 g

Barva: šedá

Délka: 65 mm

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2860490 monitorovací relé Metz Connect 11027170 11027170, 230 V/AC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2860490 monitorovací relé Metz Connect 11027170 11027170, 230 V/AC, 1 ks

Popis

Monitorování podpětí v třífázových sítích (každá fáze proti nulovému vodiči) s pevně nastavenou prahovou hodnotou, pevně nastavenou hysterezí a integrovaným testovacím tlačítkem. Byla vyvinuta speciálně pro nouzové osvětlení podle DIN VDE 0108. Přístroj lze také použít pro monitorování jedné fáze. Všechny neobsazené vstupy musí být připojeny k zapojené fázi. Pokud je zpětnému napětí způsobenému spotřebitelem větší než nastavená prahová hodnota, neproběhne žádné chybové hlášení. Hlášení o zapnutí: Relé je nataženo (kontakty jsou zavřeny 11-14 a 21-24), LED je vypnuta. Chybové hlášení: Relé je mimo působnost (kontakty 11-14 a 21-24 otevřené), LED je zapnuté. Stisknutí tlačítka: Relé odpadne (kontakty 11-14 a 21-24 otevřené), LED se spustí. Připojení pomocí pružinových svorek (Push-In).
