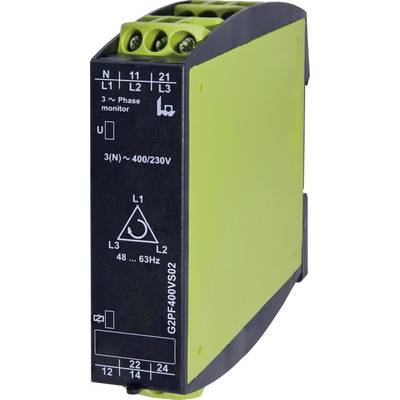

monitorovací relé 2 přepínací kontakty tele G2PF400VS02 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
monitorovací relé
Funkce
3 fáze
napětí
Typ kontaktu
2 přepínací kontakty
Spínací napětí (max.)
250 V/AC
Spínací proud (max.)
5 A
Datasheety: (PDF)
Zobrazit alternativy
Prodej a doprava:
Počet
Celková cena (1 649,00 Kč / kus)
Kč
Hlavní benefity
Řada GAMMA – kontrolní relé
- Velký prostor pro svorky s neodpojitelnými svorkami.
- Potenciometr má na přední části jasně patrné
- LED diody pro napětí, nastavení relé, práh citlivosti atd.
- Blikající LED dioda pro náběhové přemostění, zpoždění při spuštění a chybné nastavení
- pružné přívody napětí pomocí modulů plug-in
- o spínacím výkonu 5 A/250 V/AC
Technické parametry
- Vyměřovací rázové napětí: 4 kV
- Dotyková ochrana: dle VBG4
- Montáž: na profilové kolejničky TS35
- Kategorie produktu
monitorovací relé
- Typ
G2PF400VS02
- Funkce
3 fáze
napětí
- Provozní napětí
230 V/AC
400 V/AC
- Typ kontaktu
2 přepínací kontakty
- Spínací napětí (max.)
250 V/AC
- Spínací proud (max.)
5 A
- Max. spínací výkon
1250 VA
IP40
- Min. teplota
-25 °C
- Max. teplota
+55 °C
- Šířka
22.5 mm
- V
90 mm
- Hloubka
103 mm
- Rozm.
(š x v x h) 22.5 x 90 x 103 mm
- Obsah
1 ks
- Provedení
3fázová kontrola napětí
- Spínací hodnoty
5 A/250 V/AC (1250 VA)
- Typ
G2PF400VS02
- Rozsah měření
3fázový (N) 400/230 V/50/60 Hz
Ke stažení
List technických údajů
List technických údajů 505858 monitorovací relé 2 přepínací kontakty tele G2PF400VS02 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 505858 monitorovací relé 2 přepínací kontakty tele G2PF400VS02 1 ks
Popis
Kontrolní relé řady s produktovým názvem WatchDog poskytuje v novém opláštění ještě více funkčnosti. Důsledně a inovativně vyvinuto zvnějšku i zevnitř – snadné pro obsluhu, úsporné z hlediska využití místa, orientované na mezinárodní standardy. Přístroj v pouzdru úzké konstrukce 22,5 mm nabízí jednoduchou a rychlou montáž, praktické svorky, maximum obslužných a indikačních prvků a průběžně navazující koncepci pro ustavení relé (relé je správně nataženo) a vizualizaci. Přívod napětí je proveden buď pomocí napájecích modulů dodávaných jako příslušenství (AC 24 – 400 V) nebo měrným napětím. Tyto funkce zaručují optimální přizpůsobení aplikaci a usnadňují uvedení do provozu. Stručný popis typu G2PF400VS02: Výpadek a sled fáze, asymetrie · Rozpoznání zpětného napětí přes vyhodnocení asymetrie (typ. 30 %) · Měrné napětí = napájecí napětí 3fázové (N) 400/230 V 50/60 Hz · Volitelné připojení neutrálu.
