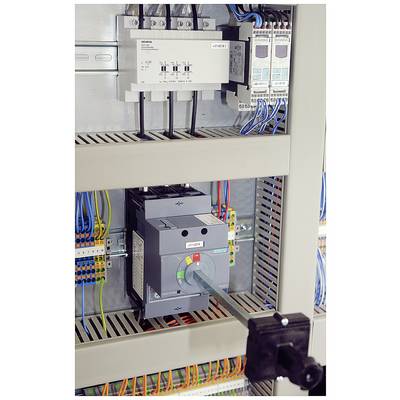

Obrázek aplikace
monitorovací relé Siemens 3UG4615-1CR20 3UG46151CR20, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
monitorovací relé
Funkce
sled fází
fázový výpadek
asymetrický
podpětí
přepětí
Provozní napětí max.
690 V/AC
Typ kontaktu
1 přepínací kontakt
1 přepínací kontakt
Typ
3UG4615-1CR20
Datasheety: (PDF)
1 Ks
Prodej a doprava:
Počet
Celková cena (6 105,00 Kč / kus)
Kč
Už jen 1 Ks skladem!
Technické parametry
- Způsob uchycení: západka
- Kategorie produktu
monitorovací relé
- Typ
3UG4615-1CR20
- Funkce
sled fází
fázový výpadek
asymetrický
podpětí
přepětí
- Provozní napětí
690 V/AC
- Min. provozní napětí
160 V/AC
- Provozní napětí max.
690 V/AC
- Provozní napětí
160 - 690 V/AC
- Rozsah nastavení proudu (min.)
1 A
- Rozsah nastavení proudu (max.)
3 A
- Rozsah nastavení (proud)
1 - 3 A
- Typ kontaktu
1 přepínací kontakt
1 přepínací kontakt
- Elektrická životnost
100000
- Mechanická životnost
1.0E7
- Připojení
šroubovací
IP20
- Min. teplota
-25 °C
- Max. teplota
+60 °C

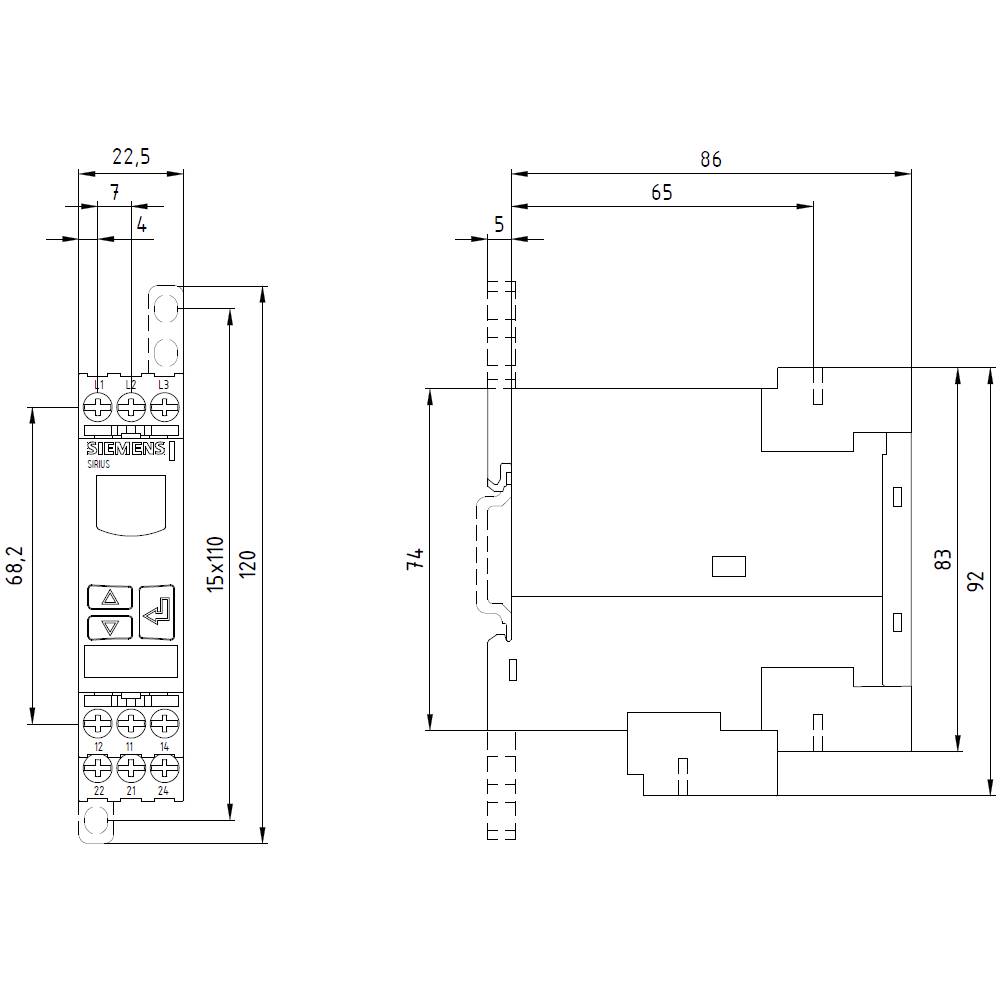

- Šířka
22.5 mm
- V
92 mm
- Hloubka
91 mm
- Rozm.
(d x š x v) 86 x 22.5 x 92 mm
- Obsah
1 ks
- Délka
86 mm
- Provedení
Sledovací relé pro síťová a třífázová čelní napětí
- Výstup
2 x 1 přepínací kontakty
- Typ
3UG4615-1CR20
- Provozní napětí
160 - 690 V/AC
22.5
92 mm
91 mm
ANO
ANO
ANO
ANO
ANO
ANO
Screw connection
20 s
0.1 s
AC
0
0
2
Ke stažení
List technických údajů
List technických údajů 502500 monitorovací relé Siemens 3UG4615-1CR20 3UG46151CR20, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 502500 monitorovací relé Siemens 3UG4615-1CR20 3UG46151CR20, 1 ks
Popis
Dohlížecí relé SIRIUS 3UG4 umožňují optimální ochranu pro stroje a zařízení, pevně nainstalovaná na ochranu před přepětím nebo podpětím nebo pro kompletní síťovou ochranu u transportovatelných zařízení. Také kontrola zatížení motorů a funkčnost elektrických spotřebičů je případem pro dohlížecí relé 3UG4 pro kontrolu proudu, kontrolu cos phi a kontrolu činného proudu. Dohlížecí relé 3UG4 kontrolují také neelektrické veličiny jako jsou stavy naplnění nebo otáčky motorů.
Zvláštní vlastnosti:
Díky širokému rozsahu napětí je použitelné ve všech světových elektrických sítích, permanentní zobrazení skutečné hodnoty a druhu závady u digitálních variant, všechna provedení s odnímatelnými svorkami, malá konstrukční šířka.
Zvláštní vlastnosti:
Díky širokému rozsahu napětí je použitelné ve všech světových elektrických sítích, permanentní zobrazení skutečné hodnoty a druhu závady u digitálních variant, všechna provedení s odnímatelnými svorkami, malá konstrukční šířka.
