Monacor TFX0615/8 Výškový reproduktor 10 W 8 Ω

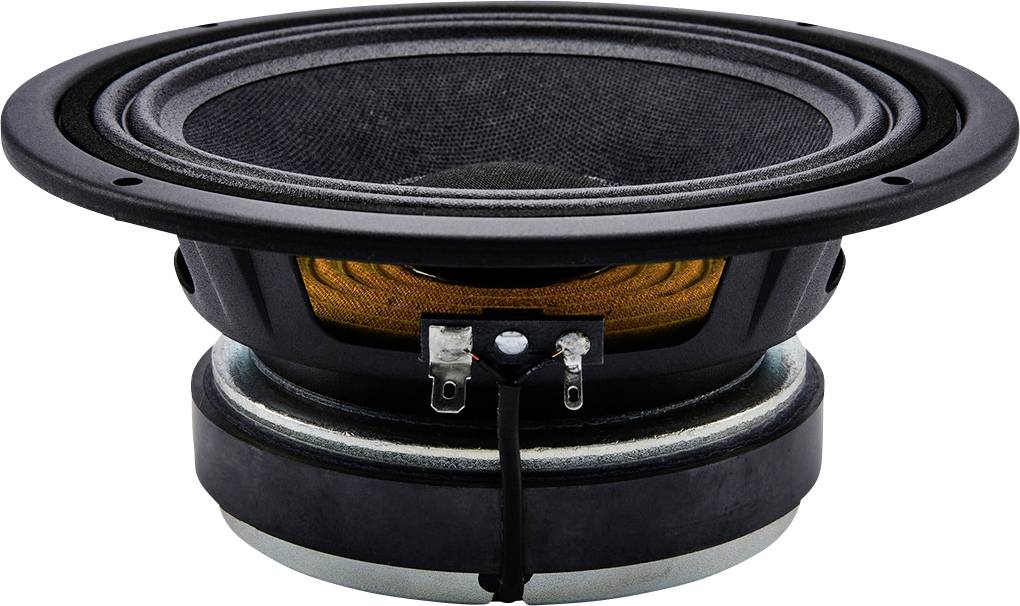

Reproduktorový basový měnič s černým tělem a měděnou kmitací cívkou, vhodný pro reprodukci nízkých frekvencí.

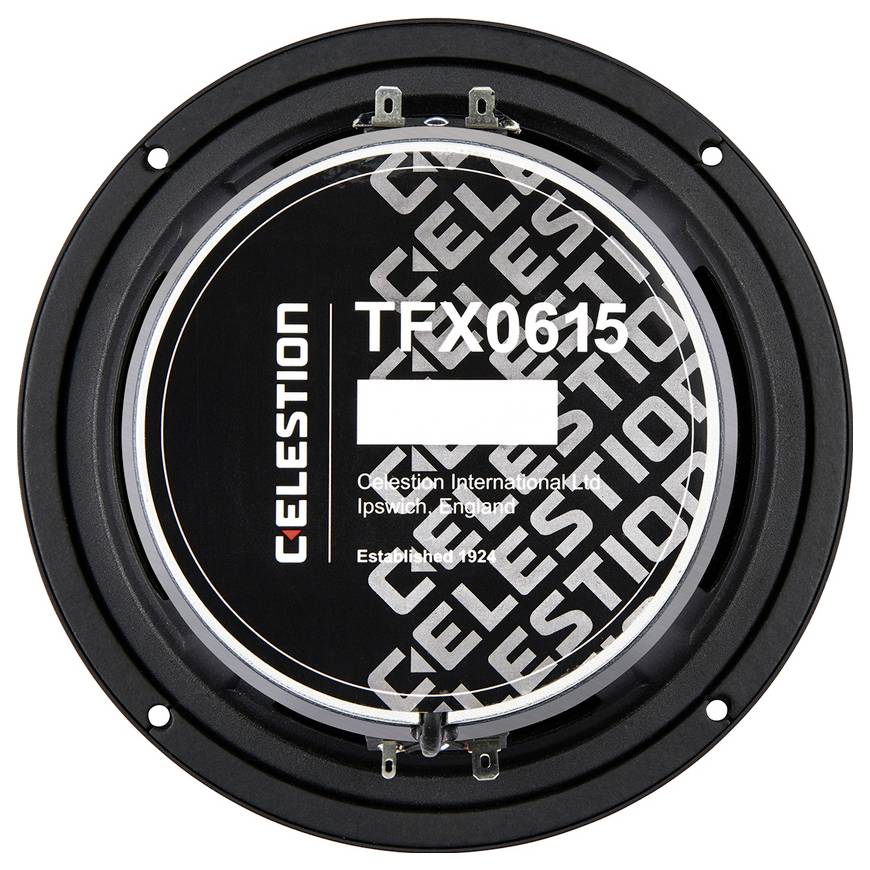

Zadní strana reproduktoru s nápisem 'Celestion TFX0615', vyrobeno v Ipswichi, Anglie. Model a výrobní informace jsou zřetelně viditelné.

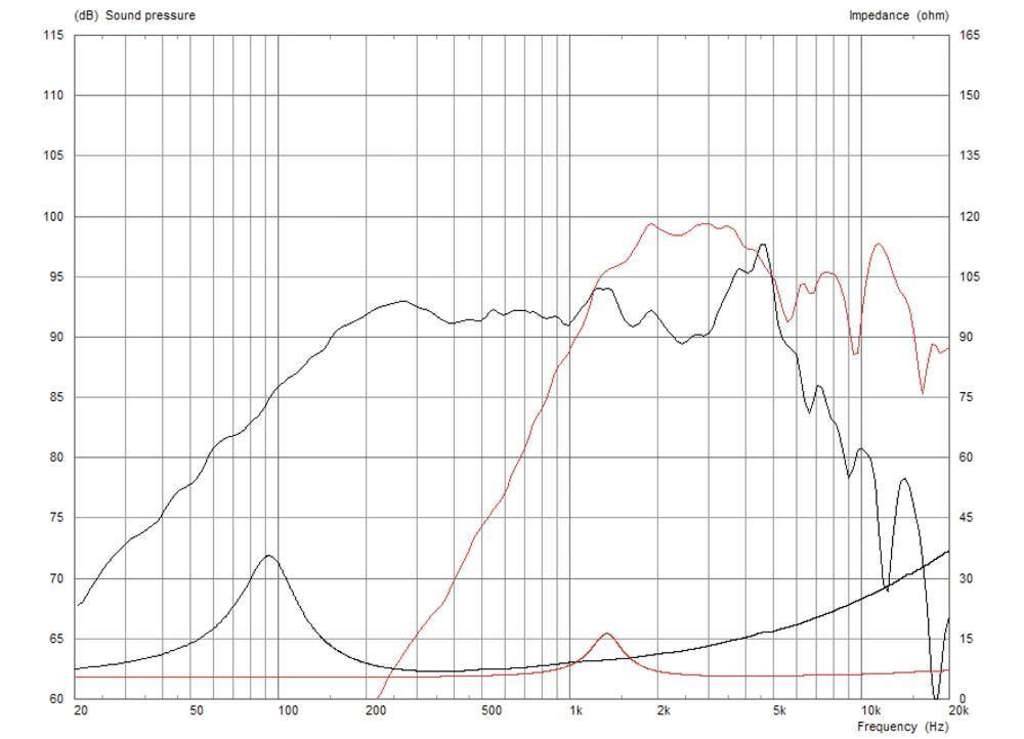

Diagram frekvenčního průběhu a impedanční křivky. X-osa: Frekvence (Hz), Y-osy: Akustický tlak (dB) a Impedance (Ω). Jsou znázorněny důležité datové body a trendy.

1/3

Datasheety: (PDF)

Doručení: Čt 8. 10.

10 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 533,06 Kč / kus)

1 533,06 Kč

Bez DPH.

Už jen 10 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Čistá hmotnost: 2,1 kg
Přenosová technika: Kabel
Frekvenční rozsah 100-6000 Hz (basový) 1700-20000 Hz (výškový)
Jmenovité zatížení (RMS): 150 W (basový) / 10 W (výškový)
Akustický tlak: 94 dB (basový) / 98 dB (výškový)
Montážní otvor: 145 mm
Montážní hloubka: 75,5 mm
Rozměry 178 x 178 x 75,5 mm
Vnější průměr: 178 mm
Šířka: 178 mm
Výška: 178 mm
Hloubka: 75,5 mm
Barva: černá
Hmotnost: 2,1 kg
Typ reproduktoru: 6,5"
Hrubá hmotnost: 2,65 kg
Impedance (z): 8 Ω
Rezonanční frekvence (fs): 97 Hz
Doporučená dělicí frekvence (fmax.) (12 dB/okt): 2200 Hz
Zatížitelnost (MAX) 300 W (basový) / 20 W (výškový)
Průměr kmitací cívky: 38 mm (basový) / 25 mm (výškový)
Průměr roztečné kružnice: 168 mm
Akustická poddajnost (Cms): 0,21 mm/N
Pohyblivá hmota (Mms): 12,62 g
Mechanická kvalita (QMS): 3,038
Elektrická kvalita (QES): 0,429
Celková jakost (Qts): 0,376
Ekvivalentní objem (Vas): 7,2 l
Stejnosměrný odpor (Re): (Re): 5,39 Ω
Silový faktor (Š x L): 9,82 TM
Indukčnost oscilační cívky (Le): Le: 0,46 mH
Nosič kmitací cívky: Polyimidy
Lineární odchylka (XMAX) 5,25 mm
Účinnost Plocha membrány (SD): 153,944 cm2
Hmotnost magnetu: 0,81 kg
Výška kmitací cívky: 6 mm
Materiál oscilační cívky: Měděný drát
Horizontální vyzařovací úhel 110°
Úhel vyzařování vertikálně 110°

Kategorie produktu: Výškový reproduktor

Výkon RMS: 10 W

Zatížitelnost (max.): 20 W

Frekvence (min.): 1700 Hz

Frekvence (max.): 20 kHz

Rozsah frekvence: 1700 Hz - 20 kHz

Akustický tlak: 98 dB

Impedance: 8 Ω

Montážní hloubka: 75.5 mm

Hmotnost: 2.1 kg

Barva: černá

Délka: 7.55 cm

Šířka: 17.8 cm

V: 17.8 cm

(Ø): 17.8 cm

Montážní průměr: 14.5 mm

Velikost reproduktoru ("): 6.5 palec

Ke stažení

List technických údajů

List technických údajů 3340861 Monacor TFX0615/8 Výškový reproduktor 10 W 8 Ω

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3340861 Monacor TFX0615/8 Výškový reproduktor 10 W 8 Ω

Popis

PA KOAXIÁLNÍ REPRODUKTOR, 150 W, 8 Ω
16,5 cm koaxiální reproduktor (6½") se stabilním plechovým košem 25 mm výškovým reproduktorem (1") s hedvábnou kalotou a neodymovým magnetem integrovaný výškový Waveguide nominální výškový úhel 110°

Tento text byl přeložen strojově.
