Name: Molex vestavná zásuvková lišta (standardní) 22, rozteč 1.27 mm, 877131001, 1 ks Tray
Brand: Molex
SKU: 2450421
Availability: InStock

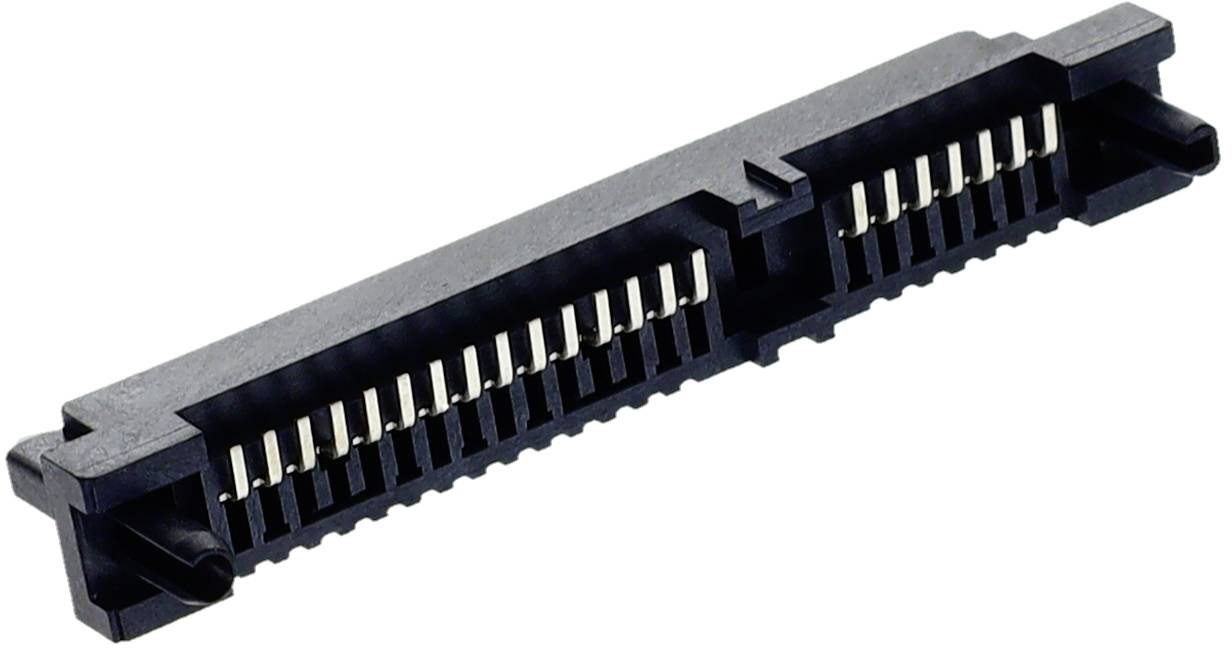

Molex vestavná zásuvková lišta (standardní) 22, rozteč 1.27 mm, 877131001, 1 ks Tray-0

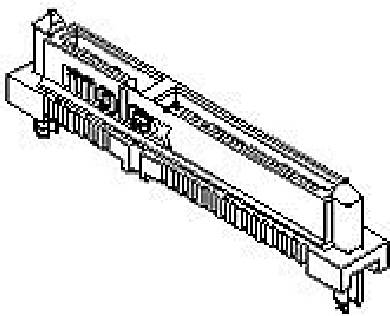

Detailní technický výkres elektrického konektoru s kolíky a plastovou skříní, zobrazený z bočního perspektivního pohledu.

1/2

Ilustrační obrázek

Kategorie produktu

vestavná zásuvková lišta (standardní)

Počet řádků

Rastr (rozteč)

1.27 mm

Počet pólů

Druh obalu

Tray

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 2. 11.

384 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (31,60 Kč / kus)

31,60 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Obsah: 1 ks
Počet řádků: 1
Počet pólů: 22

Dodatečné informace:

Technické parametry

Please review product datasheet for further information.

Druh obalu: Tray

Kategorie produktu: vestavná zásuvková lišta (standardní)

Počet řádků: 1

Vlastnosti: se západkou

Rastr (rozteč): 1.27 mm

Počet kontaktů v řadě: 22

Počet pólů: 22

Jmenovitý proud: 1.5 A

Jmenovitý proud - filtr: 1.5 A

Obsah: 1 ks

Připojení: SMT

Tloušťka vrstvy potištěné strany: 2.54 µm

Tloušťka nátěru na straně připojení: 0.762 µm

Materiál pouzdra: termoplast, odolný proti vysokým teplotám

Číslo výrobce: 877131001

Materiál kontaktu: slitina mědi

Kontaktní povrch tiskové strany: cín

Finální úprava kontaktu: zlato

Jmenovité napětí: 30 V

Splňuje RoHS: ano

Směr zástrčky: kolmo k DPS

Max. teplota: +105 °C

Min. teplota: -40 °C

Typ: Molex MOL DataCom & Specialty

Engineering Part No: 87713-1001

Engineering Series Name: SATA SMT Std Ht Rcpt

Engineering Series No: 87713

Ke stažení

List technických údajů

List technických údajů 2450421 Molex vestavná zásuvková lišta (standardní) 22, rozteč 1.27 mm, 877131001, 1 ks Tray

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2450421 Molex vestavná zásuvková lišta (standardní) 22, rozteč 1.27 mm, 877131001, 1 ks Tray

Schéma zapojení

Schéma zapojení 2450421 Molex vestavná zásuvková lišta (standardní) 22, rozteč 1.27 mm, 877131001, 1 ks Tray

Popis

1.27mm Pitch Serial ATA Host Receptacle, Surface Mount, Vertical, Standard Height, with 3.70mm Plastic Locating Peg, 0.76µm Gold (Au) Selective Plating, 22 Circuits, Lead-Free

Popis

1.27mm Pitch Serial ATA Host Receptacle, Surface Mount, Vertical, Standard Height, with 3.70mm Plastic Locating Peg, 0.76µm Gold (Au) Selective Plating, 22 Circuits, Lead-Free
