Name: Molex vestavná pinová lišta (standardní) Počet řádků: 2 10897100 1 ks Bag
Brand: Molex
SKU: 2446915
Availability: BackOrder

Kolíková lišta, 5-pinová, s ohnutými zlatými kontakty a černým plastovým pouzdrem, typická elektronická součástka pro desky plošných spojů.

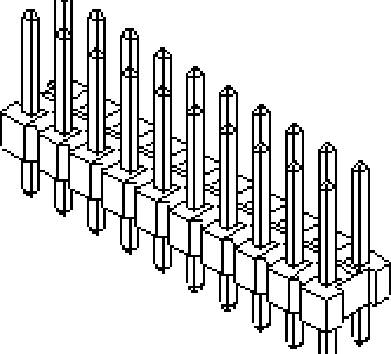

Černobílý technický nákres konektorové lišty se dvěma řadami vertikálních kovových kolíků v plastové základně.

1/2

Ilustrační obrázek

Druh obalu

Bag

Kategorie produktu

vestavná pinová lišta (standardní)

Počet řádků

Počet pólů

Rastr (rozteč)

2.54 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

22507 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Min.: 200

Násobky: 200

Celková cena (58,54 Kč / kus)

58,54 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Počet pólů 10
Počet řádků 2
Obsah 1 ks

Dodatečné informace:

Technické parametry

Please review product datasheet for further information.

Druh obalu: Bag

Kategorie produktu: vestavná pinová lišta (standardní)

Počet řádků: 2

Počet pólů: 10

Rastr (rozteč): 2.54 mm

Připojení: pájené

Barva: černá

Jmenovité napětí: 250 V

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Kontaktní plocha: zlato

Materiál kontaktu: slitina mědi

Materiál pouzdra: termoplast, odolný proti vysokým teplotám

Délka pinu (potištěná strana): 2.72 mm

Možno oddělit: Ano

Rozm.: 2.54mm Pitch

Směr zástrčky: kolmo k DPS

Číslo výrobce: 10897100

Obsah: 1 ks

Rozměry: 2.54mm Pitch mm

Splňuje RoHS: ano

Max. teplota: +105 °C

Min. teplota: -40 °C

Typ: Molex MOL Power & Signal Sol.

Engineering Part No: A-70280-0085

Engineering Series Name: CGRID VT TH B/A HDR

Engineering Series No: 70280

Vlastnosti: řaditelné

Finální úprava kontaktu: zlato

Kontaktní povrch tiskové strany: cín

Tloušťka vrstvy potištěné strany: 2.032 µm

Tloušťka nátěru na straně připojení: 0.813 µm

Varianty(Veškeré ceny jsou vč. DPH)

Počet pólů

Molex pinová lišta (standardní) Počet řádků: 2 10897222 1 ks Bulk

Objednací číslo:2764129

Doručení: Pá 30. 4. 2027

Conrad Electronic

Min.: 37500

Násobky: 1

51,11 Kč^*

Molex pinová lišta (standardní) Počet řádků: 2 10897442 1 ks Bulk

Objednací číslo:2760402

Doručení: St 11. 11.

743 KsConrad Electronic

Min.: 40

Násobky: 1

75,58 Kč^*

Molex pinová lišta (standardní) Počet řádků: 2 10977085 1 ks Bulk

Objednací číslo:2764845

Doručení: St 11. 11.

3614 KsConrad Electronic

Min.: 250

Násobky: 250

21,99 Kč^*

Molex pinová lišta (standardní) Počet řádků: 2 702800458 1 ks Bulk

Objednací číslo:2759705

Doručení: St 11. 11.

2050 KsConrad Electronic

100

Min.: 10

Násobky: 1

249,67 Kč^*

Molex pinová lišta (standardní) Počet řádků: 2 Počet kontaktů v řadě: 11 10897221 1 ks Bulk

Objednací číslo:2764565

Doručení: Út 30. 3. 2027

Conrad Electronic

Min.: 15000

Násobky: 1

25,09 Kč^*

Molex pinová lišta (standardní) Počet řádků: 2 Počet kontaktů v řadě: 12 10897240 1 ks Bulk

Objednací číslo:2760360

Doručení: Út 30. 3. 2027

Conrad Electronic

Min.: 3000

Násobky: 1

72,48 Kč^*

Molex pinová lišta (standardní) Počet řádků: 2 Počet kontaktů v řadě: 15 10897300 1 ks Bulk

Objednací číslo:2760117

Doručení: St 11. 11.

116 KsConrad Electronic

Min.: 21000

Násobky: 1

102,84 Kč^*

Molex pinová lišta (standardní) Počet řádků: 2 Počet kontaktů v řadě: 15 10977306 1 ks Bulk

Objednací číslo:2760054

Doručení: St 11. 11.

99 KsConrad Electronic

Min.: 1050

Násobky: 1

182,45 Kč^*

Molex pinová lišta (standardní) Počet řádků: 2 Počet kontaktů v řadě: 2 10897041 1 ks Bulk

Objednací číslo:2764965

Doručení: St 11. 11.

4653 KsConrad Electronic

Min.: 300

Násobky: 1

10,84 Kč^*

Molex pinová lišta (standardní) Počet řádků: 2 Počet kontaktů v řadě: 2 10897042 1 ks Bulk

Objednací číslo:2764927

Doručení: Pá 7. 5. 2027

Conrad Electronic

Min.: 100

Násobky: 1

7,12 Kč^*

Ke stažení

List technických údajů

List technických údajů 2446915 Molex vestavná pinová lišta (standardní) Počet řádků: 2 10897100 1 ks Bag

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2446915 Molex vestavná pinová lišta (standardní) Počet řádků: 2 10897100 1 ks Bag

Schéma zapojení

Schéma zapojení 2446915 Molex vestavná pinová lišta (standardní) Počet řádků: 2 10897100 1 ks Bag

Popis

2.54mm Pitch C-Grid Breakaway Header, Dual Row, Vertical, High Temperature, 10 Circuits, 0.76µm Gold (Au) Selective Plating, Tin (Sn) PC Tail Plating, 2.72mm PC Tail

Popis

2.54mm Pitch C-Grid Breakaway Header, Dual Row, Vertical, High Temperature, 10 Circuits, 0.76µm Gold (Au) Selective Plating, Tin (Sn) PC Tail Plating, 2.72mm PC Tail
