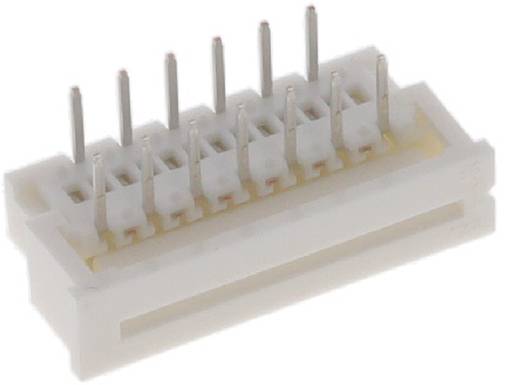

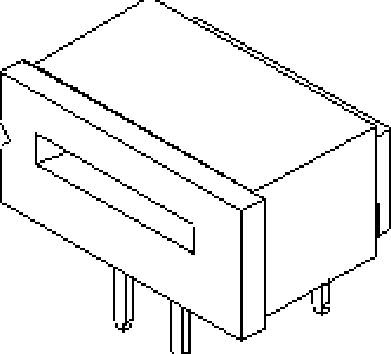

Molex Konektor FFC / FPC 13, rozteč 1.25 mm, 39532134, 1 ks Tray
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Konektor FFC / FPC
Provedení
Lomená
Počet řádků
1
Rastr (rozteč)
1.25 mm
Počet pólů
13
Datasheety: (PDF)
Počet
Min.: 100
Násobky: 100
Celková cena (34,31 Kč / kus)
3 431,00 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
- Obsah: 1 ks
- Počet řádků: 1
- Počet pólů: 13
Dodatečné informace:
Technické parametry
- Please review product datasheet for further information.
- Druh obalu
Tray
- Kategorie produktu
Konektor FFC / FPC
- Provedení
Lomená
- Počet řádků
1
- Typ zapojení konektoru
wire to board
- Rastr (rozteč)
1.25 mm
- Počet kontaktů v řadě
13
- Počet pólů
13
- Jmenovitý proud
1 A
- Jmenovitý proud - filtr
1 A
- Obsah
1 ks
- Připojení
pájené
- Úhel připojení
90°
- Tloušťka vrstvy potištěné strany
1.016 µm
- Tloušťka nátěru na straně připojení
1.016 µm
- Směr činnosti
kolmo k DPS
- Materiál pouzdra
polyester
- Číslo výrobce
39532134
- Barva
přírodní
- Materiál kontaktu
fosforbronz
- Kontaktní povrch tiskové strany
pocínovaný
- Finální úprava kontaktu
pocínovaný
- Jmenovité napětí
200 V
- Splňuje RoHS
ano
- Směr zástrčky
vodorovně k DPS
- Max. teplota
+80 °C
- Min. teplota
-20 °C
- Typ
Molex MOL Micro Solutions
- Engineering Part No
5597-13APB7F
- Engineering Series Name
1.25MM ZIF RA FFC
- Engineering Series No
05597
Ke stažení
List technických údajů
List technických údajů 2448453 Molex Konektor FFC / FPC 13, rozteč 1.25 mm, 39532134, 1 ks Tray
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2448453 Molex Konektor FFC / FPC 13, rozteč 1.25 mm, 39532134, 1 ks Tray
Schéma zapojení
Schéma zapojení 2448453 Molex Konektor FFC / FPC 13, rozteč 1.25 mm, 39532134, 1 ks Tray
Popis
1.25mm Pitch Easy-On FFC/FPC Connector, Through-Hole, Right-Angle, ZIF, Top Contact Style, 13 Circuits
