Name: Modul Raspberry Pi® Compute Modul 4S CM4S01016(1 GB RAM / 16 GB eMMC) 4 x1.5 GHz
Brand: Raspberry Pi®
SKU: 3206502
Availability: BackOrder

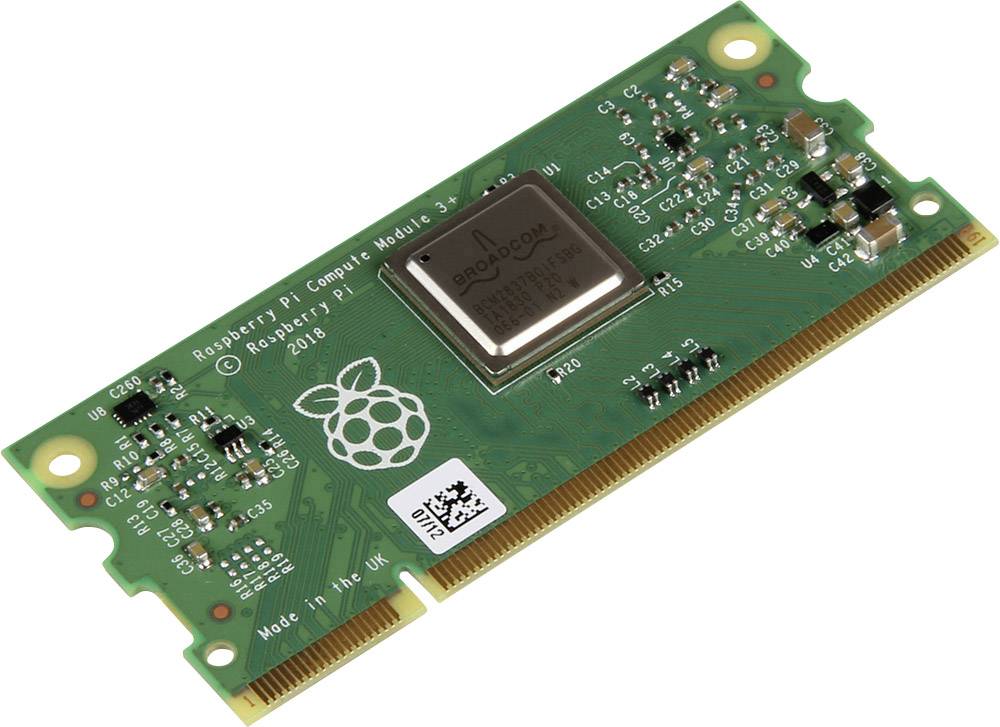

Zelená deska Raspberry Pi Compute Module 3+ s čipem, piny a vytištěným logem Raspberry.

Ilustrační obrázek

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 657,02 Kč / kus)

1 657,02 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

eMMC paměť: 16 GB

Kategorie produktu: single board computer

Model: Modul Raspberry Pi® Compute Modul 4S

System-on-a-Chip: Broadcom 2711

Procesor: ARM Cortex-A72

Počet jader procesoru: 4 x

: 1 GB

Taktovací frekvence: 1.5 GHz

Typ paměti: DDR4

Pohonný systém: bez OS

Kapacita paměti: 16 GB

Přípojky interní: CSI (kamera)
DSI (Display)
GPIO (40pól.)

Přípojky externí: GPIO (46pól.)

Délka: 68 mm

Šířka: 31 mm

V: 4.7 mm

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3206502 Modul Raspberry Pi® Compute Modul 4S CM4S01016(1 GB RAM / 16 GB eMMC) 4 x1.5 GHz

Popis

Výpočetní modul Raspberry Pi Compute Module 4 SODIMM (CM4S) je systém na modulu (SoM), který obsahuje procesor, operační paměť, eMMC Flash paměť a podpůrné napájecí obvody. S těmito moduly mohou vývojáři používat hardware a software Raspberry Pi ve svých vlastních systémech a rozměrových formátech. Výpočetní moduly formátu SODIMM mají 18 dodatečných GPIO pinů ve srovnání se standardními Raspberry Pi deskami, tedy celkem 46, což nabízí designérům více možností.

Modul CM4S volně staví na Raspberry Pi 4 modelu B a může se pro cenově citlivá použití dodávat i bez eMMC paměti; tato verze se nazývá Raspberry Pi Compute Module 4 SODIMM Lite (CM4SLite).

Modul CM4S má stejné rozměry jako starší výpočetní moduly Raspberry Pi Compute Module 3 a 3+, které jsou mechanicky kompatibilní s formátem DDR2-SODIMM.

Toto zařízení je určeno pro průmyslové zákazníky, kteří chtějí přejít z modulů Compute Module 3 nebo 3+ a dále používat formát SODIMM nebo využívat výhod zvýšené kapacity SDRAM nové verze.

Provedení

Formát: 67,6 mm × 31,0 mm (kompatibilní s mechanickou specifikací JEDEC MO-224 pro 200pinové moduly DDR2)
Procesor: Čtyřjádrový 64bitový Broadcom BCM2711, Cortex-A72 (ARM v8) na 1,5 GHz
Možnosti připojení: - 1 x port USB 2.0 (vysokorychlostní), 46 × GPIO signály, 1 x SDIO 2.0 (pouze CM4SLite)
Video: 1 × HDMI konektor 2.0 (podporuje rozlišení až 4Kp60), 1 × zobrazovací rozhraní MIPI-DSI se 2 linkami, 1 × zobrazovací rozhraní MIPI-DSI se 4 linkami, 1 × kamerové rozhraní MIPI-CSI se 2 linkami, 1 × kamerové rozhraní MIPI-CSI se 4 linkami, 1 × kompozitní TV výstup (PAL nebo NTSC)
Multimédia: H.265 (HEVC) (dekódování až 4Kp60), H.264 (dekódování až 1080p60, kódování až 1080p30), grafika podporující OpenGL ES 3.0
Vstupní napětí: Vyžaduje VBAT (2,5 V až 5 V) a +3,3V napájení. Starší výpočetní moduly potřebují také +1,8 V: napětí +1,8 V se již nepoužívá, ale lze je poskytnout z důvodů týkajících se zpětné kompatibility.

Doplňující informace

Výpočetní modul Raspberry Pi Compute Module 4S se bude vyrábět alespoň do ledna 2034.
