Miniaturní výkonové relé AZ762, 16 A 60 V/DC 1 spínací kontakt Zettler Electronics AZ762-1A-60DE 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
relé do DPS
Jmenovité napětí cívky
60 V/DC
Mód řízení
monostabilní, 1 cívka
Typ kontaktu
1 spínací kontakt
Spínací napětí (max.)
150 V/DC
440 V/AC
Datasheety: (PDF)
Počet
Celková cena (64,45 Kč / kus)
64,45 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Miniaturní výkonové relé AZ762, 16 A
Dodatečné informace:
Technické parametry
- Kategorie produktu
relé do DPS
- Typ
AZ762-1A-60DE
- Jmenovité napětí cívky
60 V/DC
- Řídicí napětí (min.)
42 V/DC
- Řídicí napětí (max.)
112.9 V/DC
- Mód řízení
monostabilní, 1 cívka
- Odpor cívky
7500 Ω

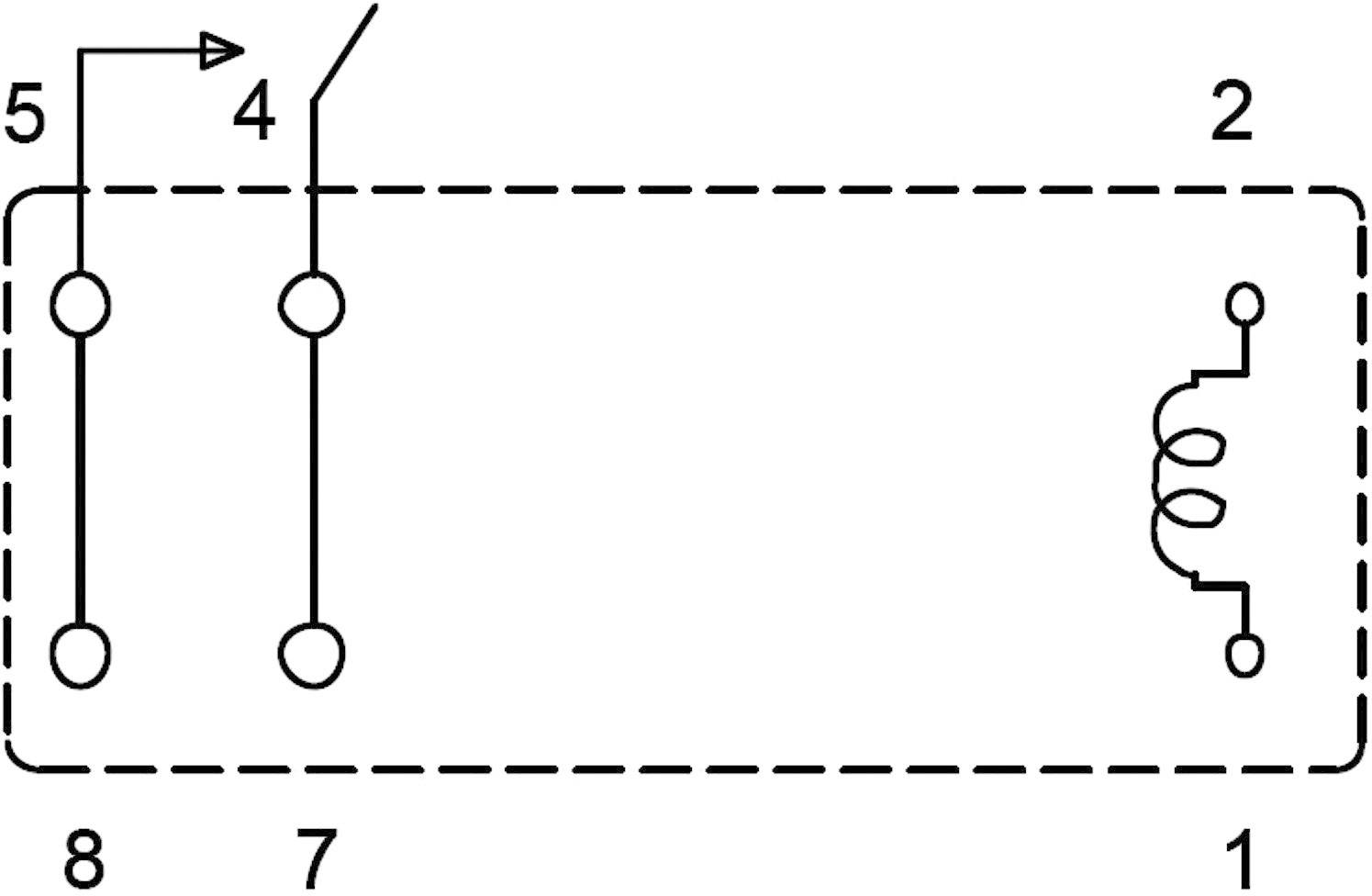

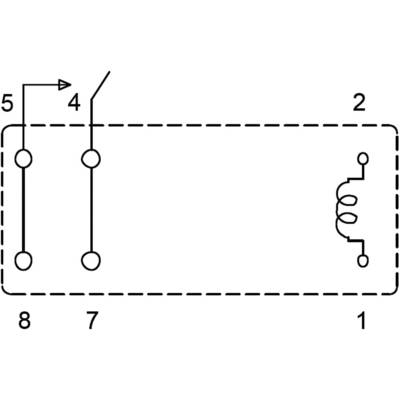

- Typ kontaktu
1 spínací kontakt
- Materiál kontaktu
AgCdO
- Spínací napětí (max.)
150 V/DC
440 V/AC
- Spínací proud (max.)
16 A
- Max. spínací výkon
480 W
4432 VA
- Připojení
pájecí piny
- Izolační napětí
1000 V
- Elektrická životnost
1x 105 spínacích cyklů
- Mechanická životnost
1x 107 spínacích cyklů
- Min. teplota
-40 °C
- Max. teplota
+85 °C

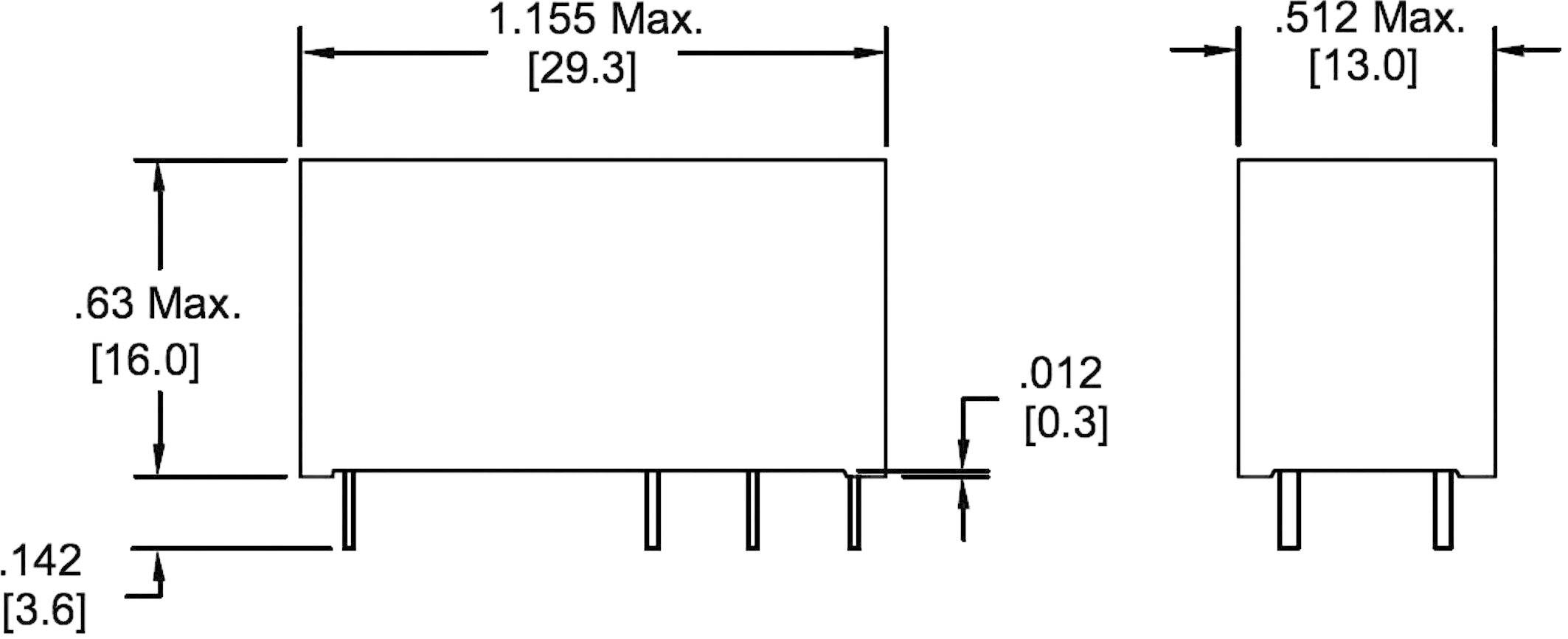

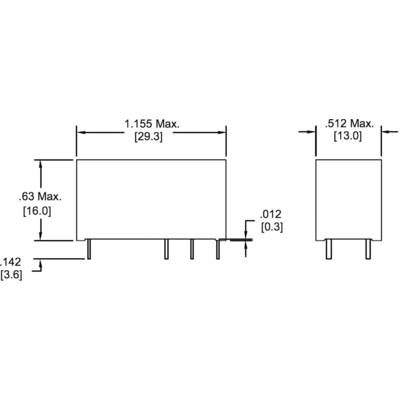

- Délka
29.3 mm
- Šířka
13 mm
- V
16 mm
- Rozm.
(d x š x v) 29.3 x 13 x 16 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- Izolační odpor
(20 °C / 500 V/DC) 1000 MΩ
- Jmenovité napětí
60 V/DC
- Spínací hodnoty
4432 VA / 480 W W
- Spínací napětí
150 V/DC / 440 V/AC V/AC
- Spínací proud
16 A
- Typ
AZ762-1A-60DE
- Stupeň znečištění
3
- Izol. nap.
(cívka/kontakt) 5000 V / (otevřené kontakty) 1000 V V
- Provozní teplota
-40 - +85 °C
- Kategorie přepětí
III
Ke stažení
List technických údajů
List technických údajů 503606 Miniaturní výkonové relé AZ762, 16 A 60 V/DC 1 spínací kontakt Zettler Electronics AZ762-1A-60DE 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 503606 Miniaturní výkonové relé AZ762, 16 A 60 V/DC 1 spínací kontakt Zettler Electronics AZ762-1A-60DE 1 ks
Popis
Těsnící verze se schválením VDE, UL a CUR.
