Miniaturní světlovod, stojící Mentor 1274.2010

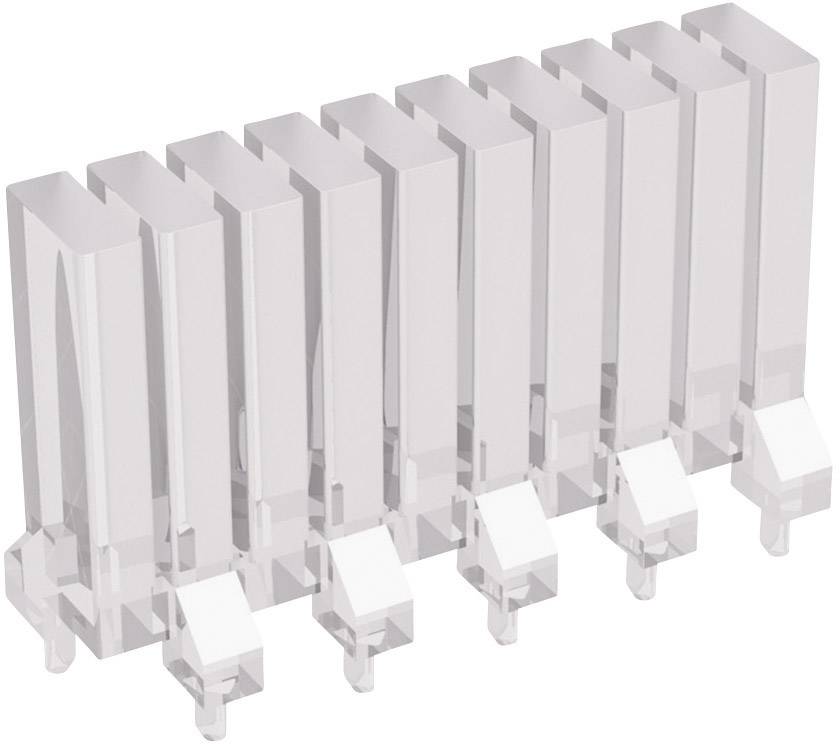

Obrázek průhledného konektoru s několika paralelními kolíky v řadě, vhodného pro elektronické aplikace.

Ilustrační obrázek

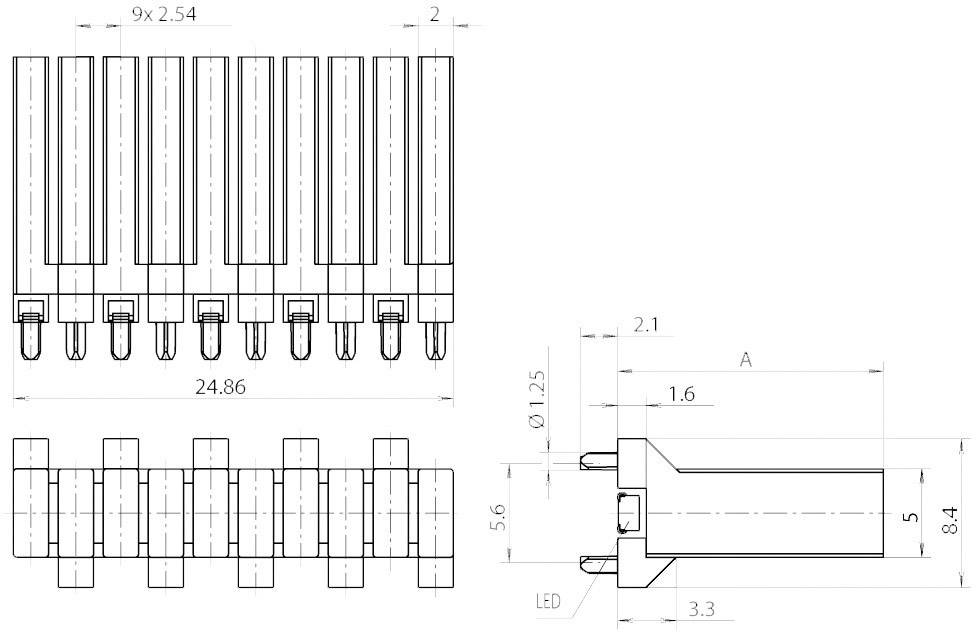

Technický výkres konektoru s rozměry: šířka 24,86 mm, 9 pinů v rozteči 2,54 mm, boční a horní pohledy.

1/2

Ilustrační obrázek

Kategorie produktu

světlovod

Způsob montáže

upevnění karet

zapasování

Šířka

17.1 mm

8.4 mm

Délka

24.86 mm

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

100 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Min.: 3

Celková cena (28,09 Kč / kus)

84,27 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Miniaturní světlovod, stojící

Vyzařovací plocha 2 x 5 mm

Dodatečné informace:

Technické parametry

Materiál: průhledný PC UL94

Typ: 1274.2010

Kategorie produktu: světlovod

Způsob montáže: upevnění karet
zapasování

Výrobce: Mentor

Konfigurace: 1 x 10

Provedení: tuhý

Tvar čočky: čtvercový

Barva: transparentní

Provozní teplota (min.): -40 °C

Provozní teplota (max.): +85 °C

Velikost objektivu, Ø: 2 mm

Šířka: 17.1 mm

V: 8.4 mm

Délka: 24.86 mm

Rozm.: (d x š x v) 24.86 x 17.1 x 8.4 mm

Splňuje RoHS: ano

Provedení: 1 řada / 10násobný

Zobrazení: 2 x 5 mm

Typ: 1274.2010

Provozní teplota: -40 - +85 °C

Ke stažení

List technických údajů

List technických údajů 556585 Miniaturní světlovod, stojící Mentor 1274.2010

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 556585 Miniaturní světlovod, stojící Mentor 1274.2010

Popis

Tento stojící světlovod s rozestupem 2,54 mm přináší světlo ve formě 2 x 5 mm LED na čelní desku. Světlovod se upevňuje na DPS pomocí čepů. Pro použití SMD Mini TOP LED. Systém může být použitý např. jako zobrazení sloupcového grafu.
