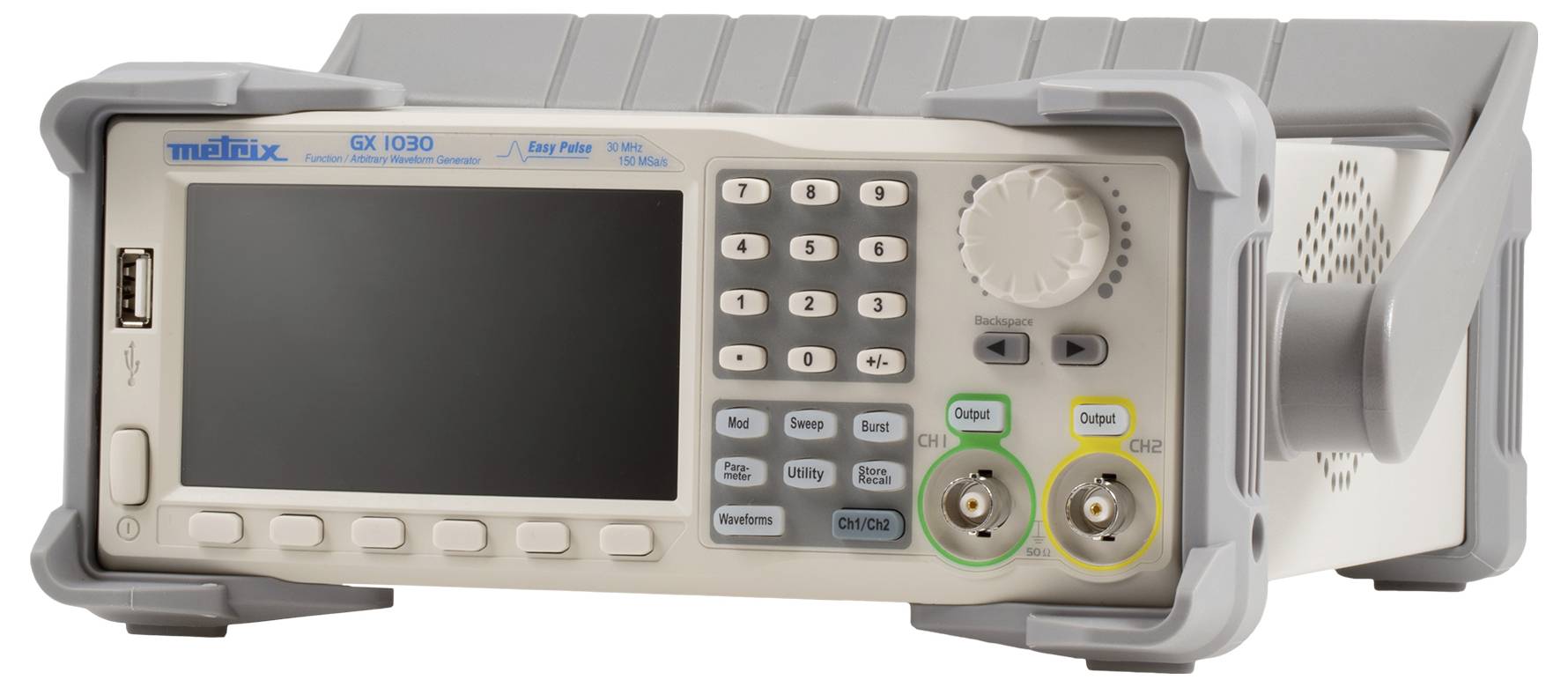

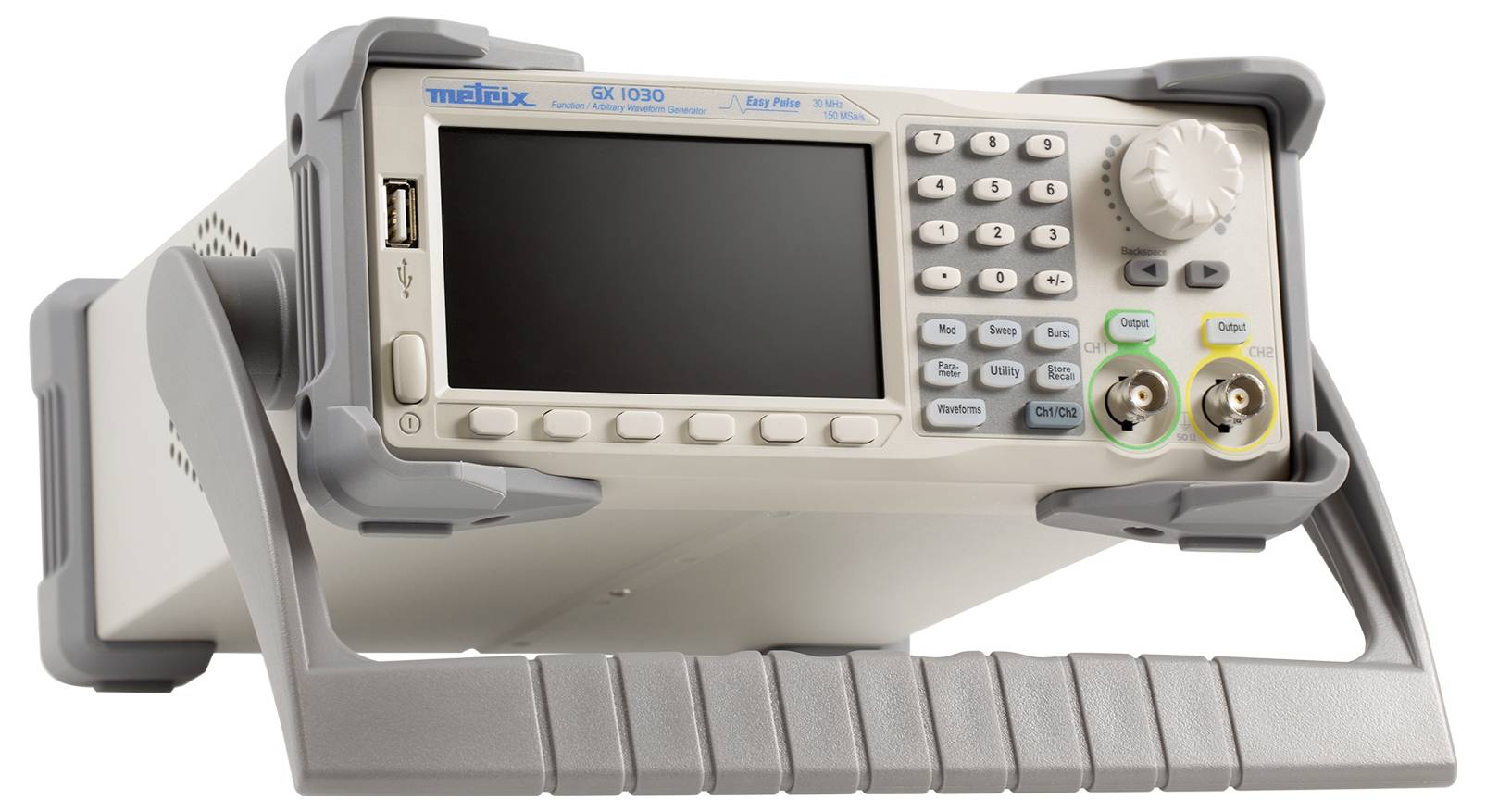

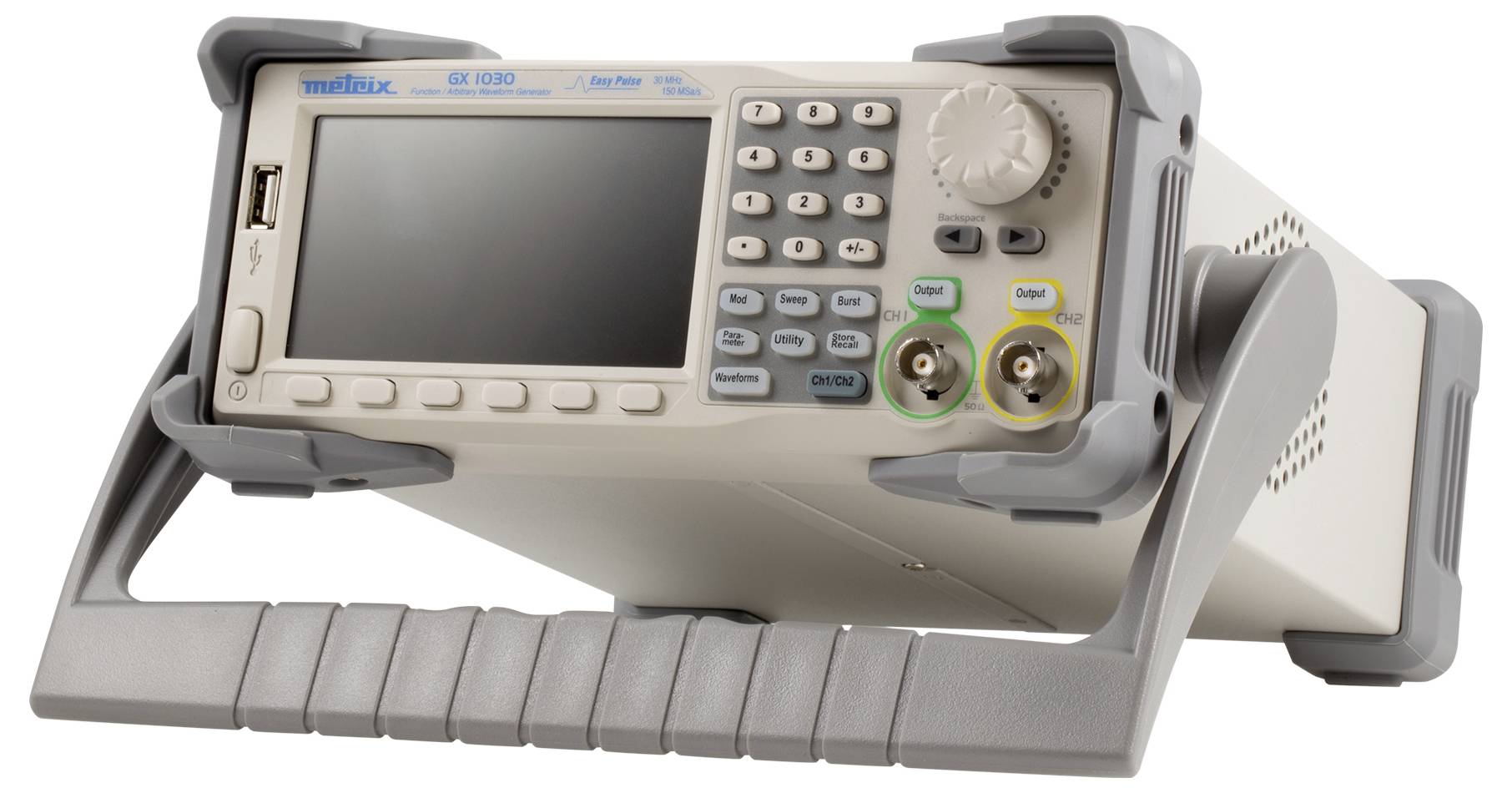

Metrix GX 1030 Arbitrární generátor funkcí 0.01 MHz - 30 MHz arbitrární, trojúhelník, Lorenzova křivka, pulz, rampa, šum
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (23 417,36 Kč / kus)
23 417,36 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Arbitrární generátor funkcí GX 1030
- Multifunkční, výkonný arbitrární generátor funkcí pro vytváření bezstrhých stabilních a fieldních signálů do 30 MHzJe vybaven velkým 4,3" TFT barevným displejem s vysokým Hohem kontrastu (960 x 540 mm).Technologie DDS na 2 výstupech (vazba nebo zdvojnásobení) - funkční kombinaceRychlost snímání 150 MS/s s rozlišením frekvence 14 bitůAnalogové a digitální modulace AM nebo FM, FSK&ASK, PSK a PWM a praktické funkce SWEEP a BURSTIntegrovaný frekvenční čítač od 100 MHz do 200 MHzEasyPulse a technologie TrueArb: Vytváření impulzů s nízkým chvěním a pro odstranění chvění/zkreslení signáluProgramovatelná přes USB nebo Ethernet, řízení pomocí PC softwaru a ukládání na USB flash disk
Technické parametry
- Ovládací tlačítka na předním panelu: 23 přímá funkční tlačítka, 1 otočný spínačNastavení parametrů signálu: Nepřetržitě s Encoder popř. Numerická klávesniceVýstupy BNC na přední straně: Generátorové výstupy 1 & 2 - nezávislé nastavení (průběh signálu, f, fáze, amplituda, ...), spojené, zdvojené nebo kombinovanéBNC vstupy a výstupy na zadní straně: 3 vstupy/výstupy Ext-Trigger, čítač frekvencí a hodiny 10 MHz - synchronizaceGenerování signáluFormy signálu: Sinus, obdélník, trojúhelník, rampa, impuls, Šum, arbitrární signál (196 předinstalovaných průběhů signálu)Rozlišení/sampling: 14 bit/150 MS/s.Paměť: Hloubka paměti 16 kpts - uložení předinstalovaných nebo specifických signálů na USB flash diskSX-Gene zpracování signálu: Snímání, přenos a změna signálu, který má být zachycen osciloskopem (OX5000, OX6000, OX7000, OX9000, Scopein@Box)Grafické nebo matematické zpracování pomocí softwaru SX-Gene změna zachycené signalizace a/nebo kombinace standardních signálů z generátoruFrekvence signáluFrekvenční rozsah: Sinus od 0,001 MHz až 30,000 MHz, trojúhelník 500 kHz, šum a obdélník 30 MHz, puls 12,5 MHz, arbitrární signál 6 MHzRozlišení/přesnost: 7-místný displej - rozlišení 1 MHz - vertikální přesnost ≤ (1 % + 1 mVss) při 10 kHzDlouhodobý drift: ±100 ppm/rokKoeficient teploty: Až 5 ppm/ °C.AmplitudaÚroveň napětí: Výstup 50 Ω = 2 mVss ~ 10 Vss až 10 MHz / 2 mVss ~ 5 Vs≥10 MHz | HiZ výstup = 4 mVss ~ 20 Vss až 10 MHz / 4 mVss ~ 10 Vss ≥ 10 MHzPřesnost úrovně (Flatness): 7-místný displej - rozlišení 1 MHz - vertikální přesnost až = (1 % + 1 mVss) při 10 kHzOffset v DC: ±100 ppm/rokImpedance/ochrana: Až 5 ppm/ °C.Vlastnosti signálůSinusový signál: typ. Stupeň zkreslení až 0,075 % pro f až 20 kHz a harmonické až do - 50 dBcTrojúhelníkový signál (max. Frekvence 2 MHz): Chyba linearity max. Až 1 %Obdélník a impuls: typ. Doba náběhu až 16,8 ns - spínací poměr 10-90 % (DC až f až 20 MHz) - impuls min. Rozlišení 32,6 ns: 1 nsAM modulaceNosič: Sinus, obdélník, trojúhelník, arbitrárníModulované signály: Sinus, obdélník, rampa, šum, arbitrární (1 MHz - 20 kHz)Hloubka: Od 0 % do 120 %FM modulaceNosič: Sinus, obdélník, trojúhelník, arbitrárníModulované signály: Sinus, obdélník, rampa, trojúhelník, šum, Arbitrární (1 MHz - 20 kHz)Posun frekvence: 0 až 15 MHzModulace FSKNosič: Sinus, obdélník, trojúhelník, arbitrárníModulované signály: 50 % spínací poměr (od 1 MHz do 50 kHz)Modulace ASK COLUMN4Nosič: Sinus, obdélník, trojúhelník, arbitrárníModulované signály: 50 % spínací poměr (od 1 MHz do 50 kHzPM modulaceNosič: Sinus, obdélník, trojúhelník, arbitrárníModulované signály: Sinus, obdélník, rampa, trojúhelník, šum, Arbitrární (2 MHz - 20 kHz)Fázový posun: 0 až 360°PWM modulaceFrekvence 1 MHz až 1 MHzModulované signály: Sinus, obdélník, trojúhelník, šum, arbitrárníRozlišení 6,67 nsSweepNosič: Sinus, obdélník, rampa, trojúhelník, arbitrárníTyp: Lineární/logaritmickýSměr: Stoupající nebo klesajícíRychlost Sweep: 1 ms až 500 s.Spouštění: Ručně, externí, interněBurstSignály: Sinus, obdélník, rampa, arbitrárníTyp: Krátký (1 - 100.000 cyklů), nekonečně, bránaFáze spuštění/zastavení: 0° až +360°Interní perioda: Od 1 μs do 1000 s ±1 %Měřič frekvenceRozsah měření: Od 100 MHz do 200 MHzParametry: Frekvence, hloubka, perioda, spínací poměr, impuls
- Výstupní tvar signálu
Schodiště, lichoběžník, puls, rampa, sinus, …
- Kategorie produktu
Arbitrární generátor funkcí
- Rozsah frekvence
0.01 MHz - 30 MHz
- výstup signálu
arbitrární
trojúhelník
Lorenzova křivka
pulz
rampa
šum
obdélníkový
signál
sinusový
- Displej
LCD
bez certifikátu
- Rozm.
(š x v) 260 mm x 107 mm
- Hmotnost
4350 g
- Frekvence (max.)
30 MHz
- Frekvence (min.)
0.01 MHz
- Vlastnosti
vč. čítače frekvence
modulace
- Kategorie měření
CAT II
- Šířka
260 mm
- V
107 mm
- rozhraní
USB
LAN
- Napájení VDE
230 V AC
napájení z el. sítě
- Typ
GX 1030
Ke stažení
List technických údajů
List technických údajů 2749774 Metrix GX 1030 Arbitrární generátor funkcí 0.01 MHz - 30 MHz arbitrární, trojúhelník, Lorenzova křivka, pulz, rampa, šum
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2749774 Metrix GX 1030 Arbitrární generátor funkcí 0.01 MHz - 30 MHz arbitrární, trojúhelník, Lorenzova křivka, pulz, rampa, šum
Návod k obsluze a bezpečnostní pokyny 2749774 Metrix GX 1030 Arbitrární generátor funkcí 0.01 MHz - 30 MHz arbitrární, trojúhelník, Lorenzova křivka, pulz, rampa, šum
Záruční podmínky
Záruční podmínky 2749774 Metrix GX 1030 Arbitrární generátor funkcí 0.01 MHz - 30 MHz arbitrární, trojúhelník, Lorenzova křivka, pulz, rampa, šum
Popis

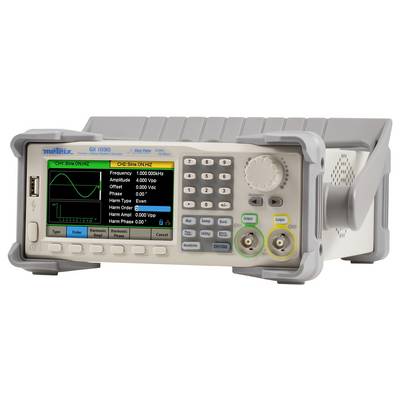

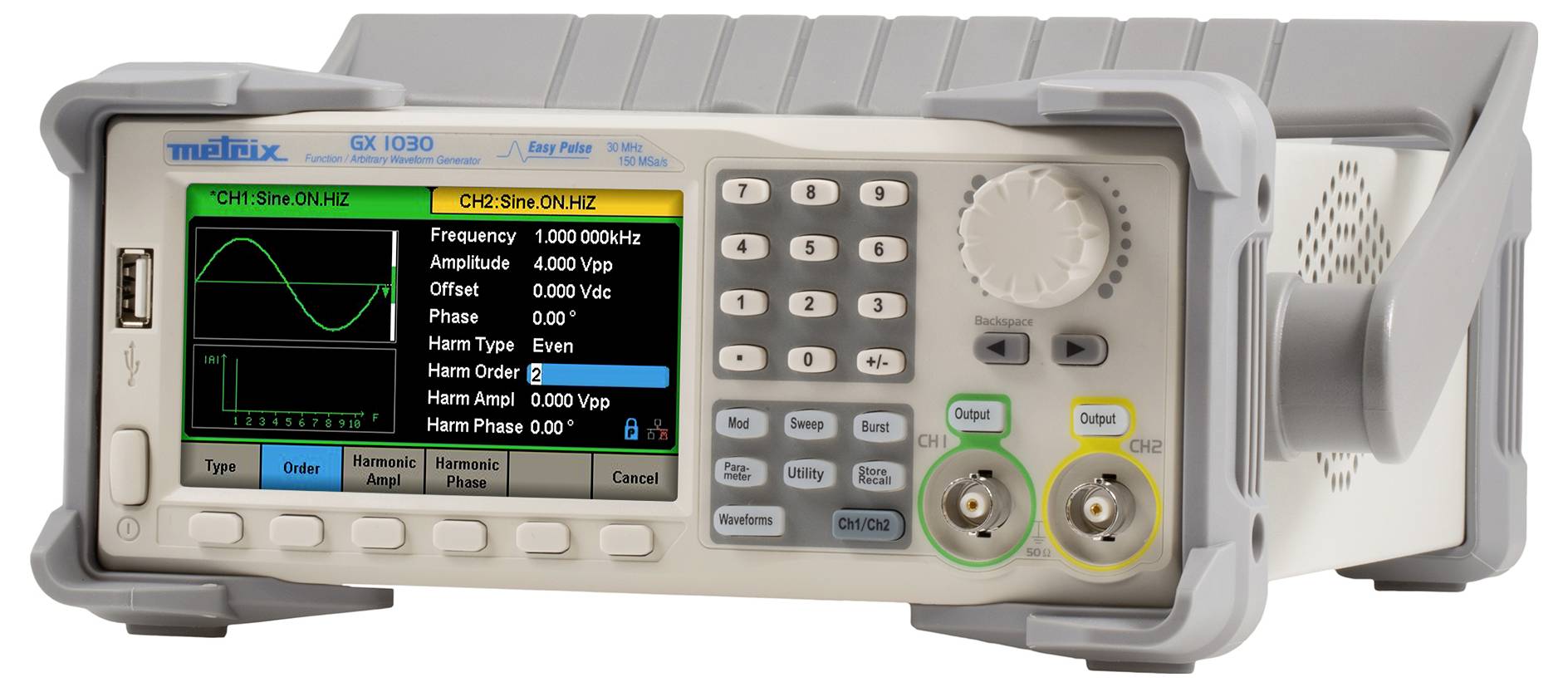

GX1030 je arbitrární generátor funkcí 0,01 MHz až 30 MHz pro přesné a rozmanité, jednoduché a komplexní signály všeho druhu: Sinus, obdélník, trojúhelník, rampa, impuls, Šum, arbitrární signál (196 předinstalovaných průběhů signálu), který generuje s mnohem vyšší přesností a stabilitou frekvence než běžné generátory. Kromě toho nabízí GX1030 uživateli interní a externí modulaci a lineární a logaritmické sweepy. Pomocí funkce BURST, která umožňuje ještě přesnější analýzu a rozpoznání velmi krátkých událostí, lze nastavit požadovaný počet cyklů signálu za časové období. Integrovaný měřič frekvence pokrývá frekvenční rozsah od 100 MHz do 200 MHz. Funkce harmonické oscilace vytváří 16 rovné nebo nespravedlivé uspořádání s amplitudou a fází. Ergonomicky navržený GX1030 je vybaven velkým LCD displejem (960 x 540 mm), který nabízí vynikající čitelnost na 4,3" TFT barevném displeji s vysokým Hohem. Ke stažení jsou k dispozici dva PC programy pro vytváření arbitrárních signálů a programování generátoru: SX-GENE a EasywaveX.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Výstupy BNC na přední straně: Generátorové výstupy 1 & 2Nezávislé nastavení (průběh, f, fáze, amplituda…), dvojitý nebo kombinovanýBNC vstupy a výstupy na zadní straně: 3 vstupy/výstupy spouštěč Ext, čítač frekvencí a zdroj taktu 10 MHz - synchronizaceFrekvenční čítač: Od 100 MHz až 200 MHzFunkce harmonické oscilace: Grafické zobrazení, 16 rovné nebo nespravedlivé uspořádání s amplitudou a fázíPaměť: Ukládání přednastavených nebo specifických signálů, nebo úplné konfiguraci zařízení na USB flash diskuKomunikační rozhraní: Zařízení USB, USB Host, LANFrekvenční rozsah 0,001 MHz až 30 MHz klasické a arbitrární signályTechnologie DDS na 2 výstupech (vazba nebo zdvojnásobení) - kombinace funkcíVzorkovací frekvence 150 MS/s s rozlišením frekvence 14 bitůAnalogové a digitální modulace AM nebo FM, FSK&ASK, PSK a PWMPraktické funkce SWEEP a BURSTFrekvenční čítač od 100 MHz až 200 MHzTechnologie EasyPulse pro vytváření impulsů s nízkým pulzním chvěnímTechnologie TrueArb pro odstranění chvění a zkreslení signáluProgramovatelná přes připojení USB nebo Ethernet a ukládání na USB flash diskFunkce harmonické oscilace: Grafické zobrazení: 16 uspořádání, rovné nebo nespravedlivé, s amplitudou a fázíKombinace kanálů: Zobrazení uspořádání: 2 interní kanály CH1-CH2- CH1+CH2Paměť: Ukládání přednastavených nebo specifických signálů, nebo úplné konfiguraci zařízení na USB flash diskuKomunikační rozhraní: USB zařízení, USB Host, LANSoftware: Software SX-GENE lze spolu s LV a LW ovladači stáhnout z naší support webu

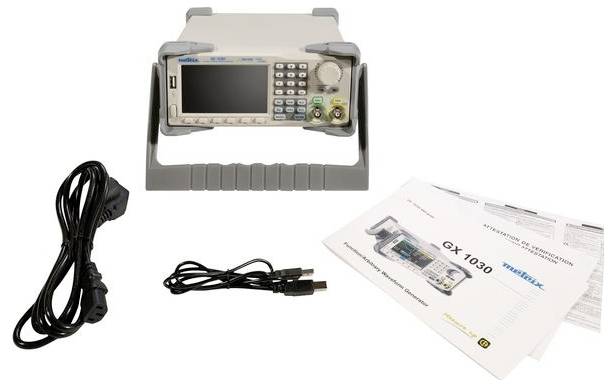

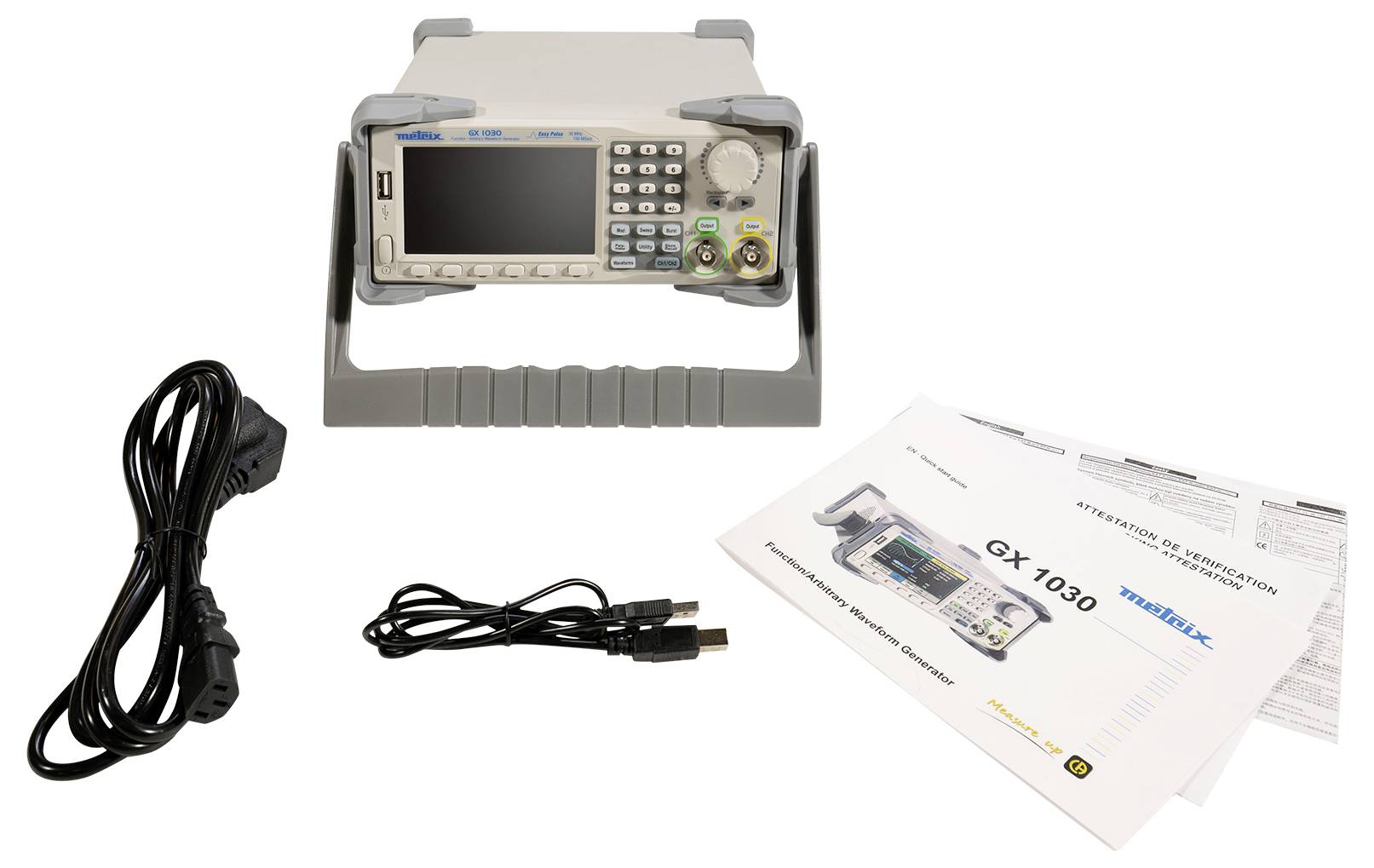

Obsah balení
- 1x síťový připojovací kabel 2P+E.
- 1x USB kabel
- 1 5jazyčný stručný návod
