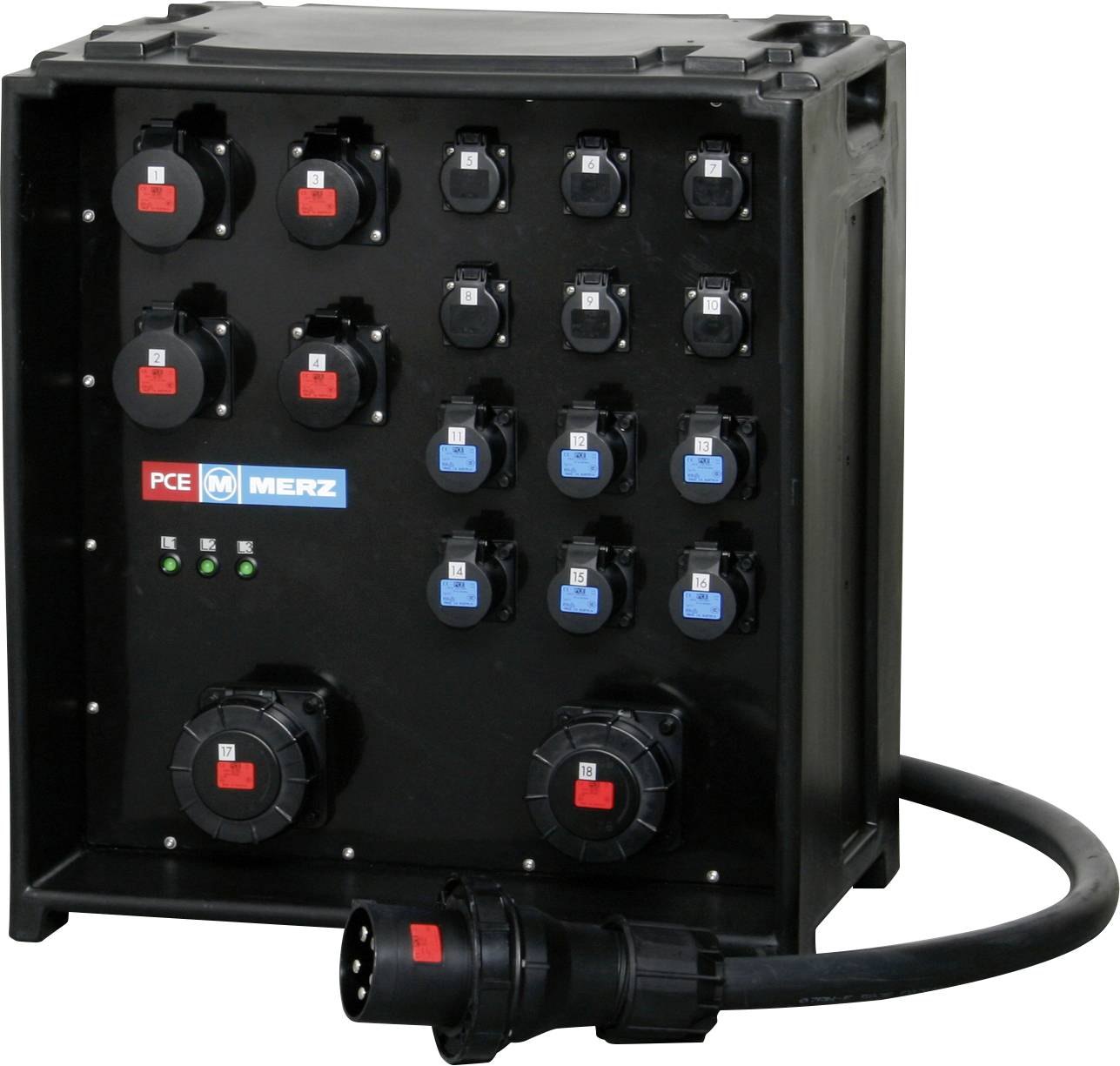

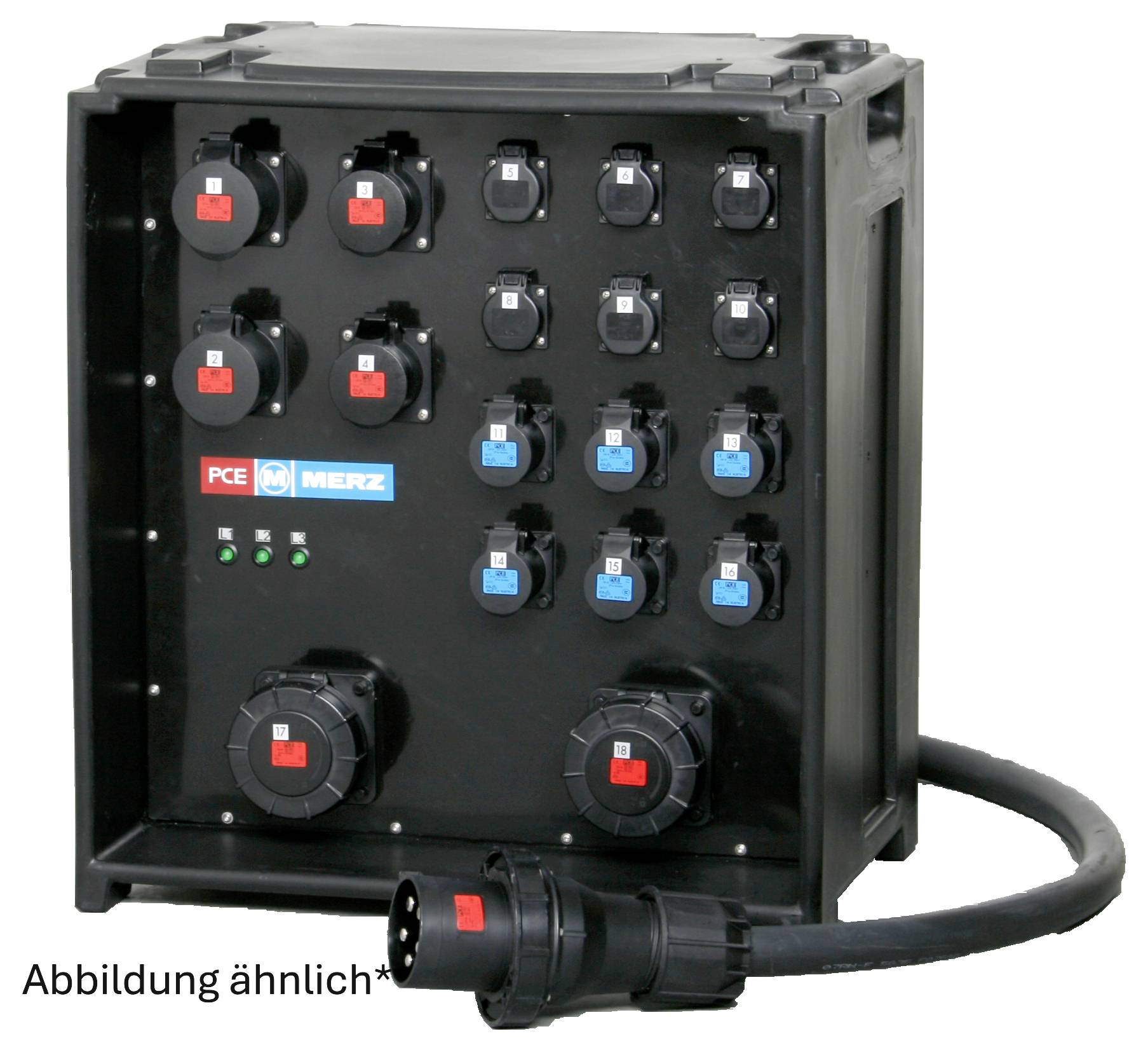

MERZ CEE rozbočovací zásuvka M-SVE5-4 125/222-6/2H16/G/E/MS MZ85801 400 V 125 A
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Hlavní benefity
Rozbočovač 125 A.
- Extrémně odolné polyethylenové pouzdro
- Stohovatelný
- Integrované rukojeti
Technické parametry
- Kategorie produktu
CEE rozbočovací zásuvka
- Počet spojek CEE
7
- Připojení typu A
CEE zásuvka
- Připojení typu A
zásuvka s ochranným kontaktem
CEE-zásuvka 16 A 5pólová
CEE-zásuvka 32 A 5pólová
CEE-zásuvka 63 A 5pólová
- Počet socketů
6
- Vstupy
CEE 125A 5-pól
- Jmenovité vstupní napětí
400 V
- Jmenovité výstupní napětí
400 V
- Jmenovitý vstupní proud
125 A
IP44
- Rozm.
(d x š x v) 400 x 600 x 670 mm
- Délka
400 mm
- Šířka
600 mm
- V
670 mm
- Vstupy (distributor CEE)
CEE zástrčka 125 A 5pólová
- Výstupy (CEE)
CEE spojka 16 A 5pólová
CEE spojka 32 A 5pólová
CEE spojka 63 A 5pólová
spojka s ochranným kontaktem
- Obsah
1 ks
Ke stažení
List technických údajů
List technických údajů 3521751 MERZ CEE rozbočovací zásuvka M-SVE5-4 125/222-6/2H16/G/E/MS MZ85801 400 V 125 A
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3521751 MERZ CEE rozbočovací zásuvka M-SVE5-4 125/222-6/2H16/G/E/MS MZ85801 400 V 125 A
Popis
Plastový zásuvkový rozbočovač 86 kVA
IP44
Napájení: 1x CEE 125A 5-pól
Brusná zásuvka: 1x CEE 125A 5-pól (nezajištěné)
PROUDOVÝ chránič: 7x 40 / 0,03 a, typ a, 2x 63 / 0,3 a, typ A.
CEE zásuvky, 5 pólů: 2 x 16 a, 2 x 32 a, 2 x 63 A.
2x Harting HAN16
Zásuvky s ochranným kontaktem: 6
Elektrický jistič:24 x 16A C, 1pólový
9x32A C 1pólová; 9x63A C 1pólová
Provedení Midnight (všechny zásuvky černé)
Tento text byl přeložen strojově.
IP44
Napájení: 1x CEE 125A 5-pól
Brusná zásuvka: 1x CEE 125A 5-pól (nezajištěné)
PROUDOVÝ chránič: 7x 40 / 0,03 a, typ a, 2x 63 / 0,3 a, typ A.
CEE zásuvky, 5 pólů: 2 x 16 a, 2 x 32 a, 2 x 63 A.
2x Harting HAN16
Zásuvky s ochranným kontaktem: 6
Elektrický jistič:24 x 16A C, 1pólový
9x32A C 1pólová; 9x63A C 1pólová
Provedení Midnight (všechny zásuvky černé)
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
