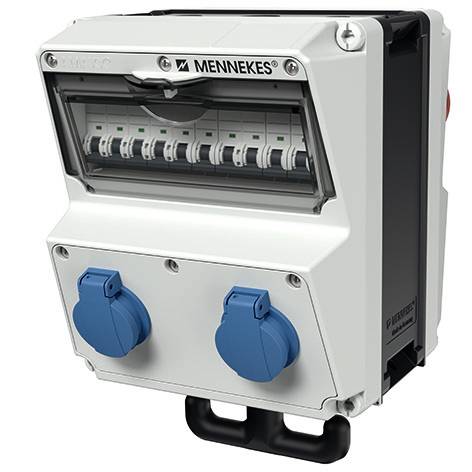

MENNEKES 970003 Kombinace CEE zásuvek, 1 ks
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Materiál kontaktu: CuSn
- Vojenské provedení: ne
- Povrchová úprava kontaktů: Bez ošetření
- CEE zásuvka - 16 a: 1x 16A5p400V
- CEE zásuvka - 32 a: 1x 32A5p400V
- CEE zásuvka - 63 a: Bez
- CEE zásuvka - 125A: Bez
- Počet zásuvek s ochranným kontaktem CEE 7/3 (typ F): 4
- Ochrana: Elektrický jistič
- Typ chybového proudu: Ostatní
- PROUDOVÝ chránič: Ostatní
- Materiál pláště: Plast
- Možnost napájení/připojení: 1 kabel (přímočaré vedení)
- Typ připojení k síti: Jiné
- Ovládání: Závislé
- Kategorie produktu
Kombinace CEE zásuvek
IP44
- Barva
šedá
- Rozm.
(š x v x h) 225 x 340 x 330 mm
- Šířka
225 mm
- V
340 mm
- Obsah
1 ks
- Hloubka
330 mm
Ke stažení
List technických údajů
List technických údajů 3856807 MENNEKES 970003 Kombinace CEE zásuvek, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3856807 MENNEKES 970003 Kombinace CEE zásuvek, 1 ks
Popis
Kombinace Mennekes zásuvek AMAXX závislá na připojení kabelem, stupeň krytí IP 44, pouzdro: 1 pouzdro AMAPLAST 260x225 mm (HxB) plombovatelné závěsnými oky, háčkem dole a přiloženým řetězovým rámem černé horní části krytu elektrošedá RAL 7035 bočně ostré s dvojitým závitem zajištění na nosné liště pod transparentní ovládací klapkou směrem dolů a uzamykatelným visacím zámkem s obecně šikmým osazením/zajištěním: 1 CEE zásuvka 4 a 16 a 5 p 4 v 1 jistič vedení 32 a 2 a + 1 CEE zásuvka 16 a, 5 p, 400 v, 1 jistič vedení 3P C pos. zásuvky s ochranným kontaktem 16 a, 2 P+E, 230 v, LS spínač 16 a, 1 P, C. 1 M 32 nahoře (zavřený), 1 m 25 nahoře (uzavřený), 1 m 20 nahoře (uzavřený) pro vedení až 5 x 10 m² Poznámka: dodatečné ochrany RCD by se kontrolovaly i při zabudování. Pozor VDE 0100-410!
Tento text byl přeložen strojově.
