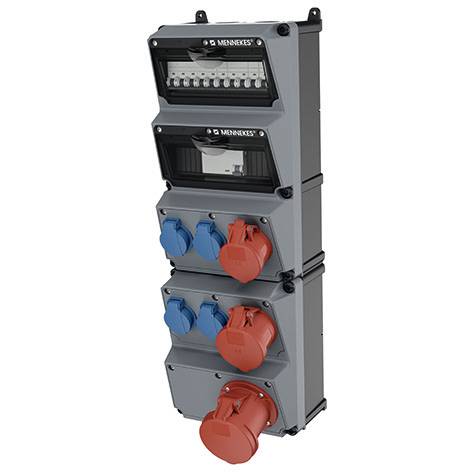

MENNEKES 950041 Kombinace CEE zásuvek, 1 ks
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Materiál kontaktu: CuSn
- Vojenské provedení: ne
- Povrchová úprava kontaktů: Bez ošetření
- CEE zásuvka - 16 a: 1x 16A5p400V
- CEE zásuvka - 32 a: 1x 32A5p400V
- CEE zásuvka - 63 a: 1x 63A5p400V
- CEE zásuvka - 125A: Bez
- Počet zásuvek s ochranným kontaktem CEE 7/3 (typ F): 4
- Ochrana: Elektrický jistič
- Typ chybového proudu: A
- PROUDOVÝ chránič: FI s IFN 0,03 a (standardní)
- Napájení/možnost připojení: 2 vodiče (kruhové vedení / pro průchozí smyčky)
- Manipulace: Montáž na stěnu
- Kategorie produktu
Kombinace CEE zásuvek
IP44
- Barva
šedá
- Rozm.
(š x v x h) 230 x 700 x 260 mm
- Šířka
230 mm
- V
700 mm
- Obsah
1 ks
- Hloubka
260 mm
Ke stažení
List technických údajů
List technických údajů 3854557 MENNEKES 950041 Kombinace CEE zásuvek, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3854557 MENNEKES 950041 Kombinace CEE zásuvek, 1 ks
Popis
Kombinace Mennekes zásuvky AMAXX připojovací, s kabelem, stupeň krytí IP 44, kryt: Lze zaplombovat 1 kryt AMELAN 650x225 mm (HxB), s vnějším a vnitřním upevněním 7000, spodní díl černý horní díl. Šedě nabočně ostrý s dvojitým závitem zajištění víka na přední nosné liště pod transparentní ovládací klapkou dole a s možností využití pomocí visacího zámku se zásuvkami s šikmým upevněním / zabezpečením: poz. 01 1 CEE zásuvka 63A 5p 400V HW/OSN poz. 02 1 CEE zásuvka 32 a, 5 p, 400 v HW/OSN, 1 jistič vedení 32 a, 3 a, 3p, C (Doepke), poz. 03 1 CEE zásuvka 16 a, 5 p, 400 v HW/OSN, 1 jistič vedení 16A, 3p, 04 4 C, Doepke, poz. 4 LS Doepke 01-04 1 proudový chránič 63A 4p IFN= 0,03 a (Doepke HD) zapojení vedení/možnost připojení: každá 2 m 40 nahoře a dole (uzavřený) na 2 m 20 nahoře a dole (uzavřený) svorka pro 2 vodiče až 5 x 25 m² (flexibilní max. 16 m²)
