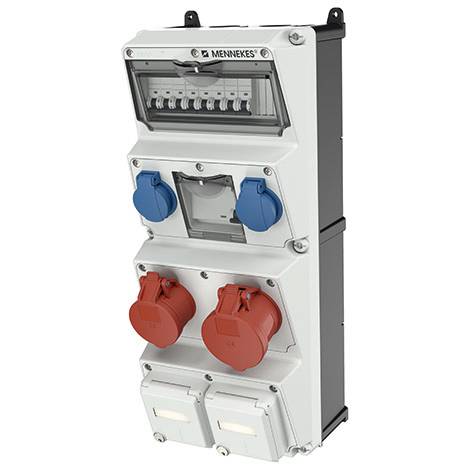

MENNEKES 940018 Kombinace CEE zásuvek, 1 ks
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Materiál kontaktu: CuSn
- Vojenské provedení: ne
- Povrchová úprava kontaktů: Bez ošetření
- CEE zásuvka - 16 a: 1x 16A5p400V
- CEE zásuvka - 32 a: 1x 32A5p400V
- CEE zásuvka - 63 a: Bez
- CEE zásuvka - 125A: Bez
- Počet zásuvek s ochranným kontaktem CEE 7/3 (typ F): 2
- Ochrana: Elektrický jistič
- Typ chybového proudu: A
- PROUDOVÝ chránič: FI s IFN 0,03 a (standardní)
- Materiál pláště: Plast
- Napájení/možnost připojení: 2 vodiče (kruhové vedení / pro průchozí smyčky)
- Manipulace: Montáž na stěnu
- Průměr kabelového vedení: M40
- Kategorie produktu
Kombinace CEE zásuvek
IP44
- Barva
šedá
- Rozm.
(š x v x h) 225 x 520 x 231 mm
- Šířka
225 mm
- V
520 mm
- Obsah
1 ks
- Hloubka
231 mm
Ke stažení
List technických údajů
List technických údajů 3854949 MENNEKES 940018 Kombinace CEE zásuvek, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3854949 MENNEKES 940018 Kombinace CEE zásuvek, 1 ks
Popis
Kombinace Mennekes zásuvky AMAXX připojovací, již zapojeno. Stupeň krytí IP 44 pouzdro: 1 pouzdro AMAPLAST 520x225 mm (HxB) lze zaplombovat, s vnějším a vnitřním upevněním je černě elektrohorní díl. Šedý RAL 7035 boční pant s dvojitým závitem zajištění víka na výsuvné nosné liště pod průhledným ovládacím víkem a lze jej otevřít pomocí visacího zámku se zásuvkami s obecně šikmým 10/10 zabezpečením: Cat.OP.1 CEE zásuvka 32A 5p 400V 1 jistič vedení 32 a, 3p, poz. 1 CEE zásuvka 16 a, 5 p, 400 v, 1 jistič vedení 16 a, 3 p, C, 2 zásuvky s ochranným kontaktem 16A, 2 p + 230 v, 2 jističe vedení 16A, 1c, 2 zásuvky RJ45, Cat.8/8, stejné zavírání a 1fi 1 jistič vedení 40A 4p = 0,03A/připojovací vedení vždy 2 m 40 nahoře a dole (uzavřený) vždy 2 m 20 nahoře a dole (uzavřený) svorka pro 2 vodiče až 5 x 25 m²
Tento text byl přeložen strojově.
