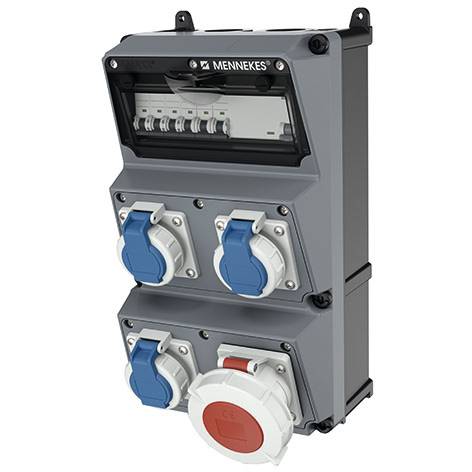

MENNEKES 930028 Kombinace CEE zásuvek, 1 ks
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Materiál kontaktu: CuSn
- Vojenské provedení: ne
- Povrchová úprava kontaktů: Bez ošetření
- CEE zásuvka - 16 a: Bez
- CEE zásuvka - 32 a: 1x 32A5p400V
- CEE zásuvka - 63 a: Bez
- CEE zásuvka - 125A: Bez
- Počet zásuvek s ochranným kontaktem CEE 7/3 (typ F): 3
- Ochrana: Elektrický jistič
- Typ chybového proudu: A
- PROUDOVÝ chránič: FI s IFN 0,03 a (standardní)
- Materiál pláště: Plast
- Napájení/možnost připojení: 2 vodiče (kruhové vedení / pro průchozí smyčky)
- Manipulace: Montáž na stěnu
- Kategorie produktu
Kombinace CEE zásuvek
IP67
- Barva
šedá
- Rozm.
(š x v x h) 240 x 450 x 260 mm
- Šířka
240 mm
- V
450 mm
- Obsah
1 ks
- Hloubka
260 mm
Ke stažení
List technických údajů
List technických údajů 3855788 MENNEKES 930028 Kombinace CEE zásuvek, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3855788 MENNEKES 930028 Kombinace CEE zásuvek, 1 ks
Popis
Kombinace Mennekes zásuvky AMAXX připojovací, již zapojeno. Stupeň krytí IP 67 pouzdro: 1 kryt AMELAN 390x225 mm (HxB), plombovatelný, s vnějším a vnitřním upevněním, černá horní část RAL 7000, boční západky s dvojitým závitem, zabezpečení na výsuvné nosné liště pod průhledným ovládacím víkem, směrem dolů, a pomocí visacího zámku se obecně šikmým upevněním/zabezpečením: poz. 01 1 CEE zásuvka 32 a, 5 p, 400 v (HW/OSN) (IP 67), 1 jistič vedení 32 a, 3 a, 3 C (Doepke), poz. 02 3 zásuvky s ochranným kontaktem 16A, 2 p, 230 v (IP6 8), 3 LS spínač 16A, 1 p, C (Doepke), poz. 01-02, 1 proudový chránič 40 a, 4 a, IFN = 0,03 a (Doepke HD), vedení / možnost připojení: vždy 2 m 40 nahoře a dole (uzavřený) na 2 m 20 nahoře a dole (uzavřený) svorku pro 2 kabely do 5 x 25 m² (pružný max. 16 m²) - max. Předjištění 40 a -
Tento text byl přeložen strojově.
