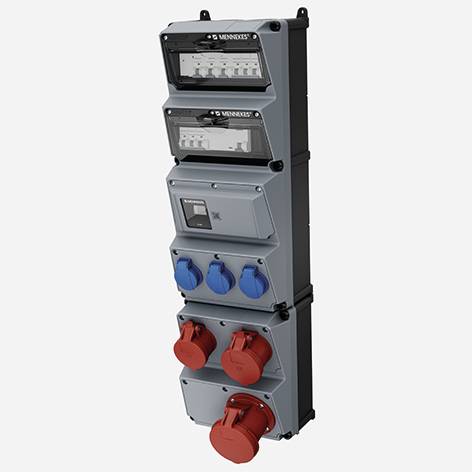

MENNEKES 2514505 Kombinace CEE zásuvek, 1 ks
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Materiál kontaktu: CuSn
- Vojenské provedení: ne
- Povrchová úprava kontaktů: Bez ošetření
- CEE zásuvka - 16 a: 1x 16A5p400V
- CEE zásuvka - 32 a: 1x 32A5p400V
- CEE zásuvka - 63 a: 1x 63A5p400V
- CEE zásuvka - 125A: Bez
- Počet zásuvek s ochranným kontaktem CEE 7/3 (typ F): 3
- Zajištění: Ostatní
- Typ chybového proudu: A
- PROUDOVÝ chránič: FI s IFN 0,03 a (standardní)
- Materiál pláště: Plast
- Napájení/možnost připojení: 2 vodiče (kruhové vedení / pro průchozí smyčky)
- Manipulace: Montáž na stěnu
- Kategorie produktu
Kombinace CEE zásuvek
IP44
- Barva
šedá
- Rozm.
(š x v x h) 225 x 560 x 225 mm
- Šířka
225 mm
- V
560 mm
- Obsah
1 ks
- Hloubka
225 mm
Ke stažení
List technických údajů
List technických údajů 3855207 MENNEKES 2514505 Kombinace CEE zásuvek, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3855207 MENNEKES 2514505 Kombinace CEE zásuvek, 1 ks
Popis
AMAXX Mennekes One Core IP 44 s kabelem propojené ochranné stupeň krytí IP 44 pouzdro: 2 pouzdra z AMMAPLAST vzájemně příruby, rozměry: 7800 x 225 mm (HxB), plombovatelná, s vnějším a vnitřním upevněním, spodní díl černý, elektrostaticky šedý RAL 7035, s dvojitým závitem zajištění víka na výsuvné nosné liště pod transparentní ovládací klapkou dolů, a pomocí visacího zámku uzamykatelné zásuvky s všeobecně šikmým směrem zapojení/zabezpečení: poz. 01 04 3 1 CEE zásuvka 63A 5p 400V poz. 02 1 CEE zásuvka 32A 5p 400V 1 LS spínač 32A 3p C 10KA vč. HK (1S1Ö) poz. 03 1 CEE zásuvka 16A 5p 400V 1 jistič HK 16A 3p C 10KA vč. 1S1Ö) Pz. zásuvky s ochranným kontaktem 16A 2p+E 230V modrá 3 LS 1p C 10KA vč. 1 Mennekes One 1 Como modul Mennekes One čísla 01-04, digitální elektroměr (schválení MID), 1 bezpečnostní svorka (předřazený síťový zdroj), 1 spínaný síťový zdroj 24 v DC 0,63A 1 Combo modul MENEKES One 1 CoIO-modul MENEKES One čísla 01-04, 1FI-63A 4p IFN 0,03 a vč. ochrany (1S1Ö) vedení/možnost připojení: vždy 2 m 40 nahoře (vlevo otevřená vpravo), každá 2 m 40 dole (uzavřený) svorka pro 2 kabely do 5 x 25 m² (flexibilní 16 mm²) - maximální předpojistka 63A -
Tento text byl přeložen strojově.
