Megger PVK350 Fotovoltaická měřící sada
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (21 263,64 Kč / kus)
21 263,64 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
Fotovoltaická měřící sada
bez certifikátu
Ke stažení
List technických údajů
List technických údajů 2377450 Megger PVK350 Fotovoltaická měřící sada
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2377450 Megger PVK350 Fotovoltaická měřící sada
Popis

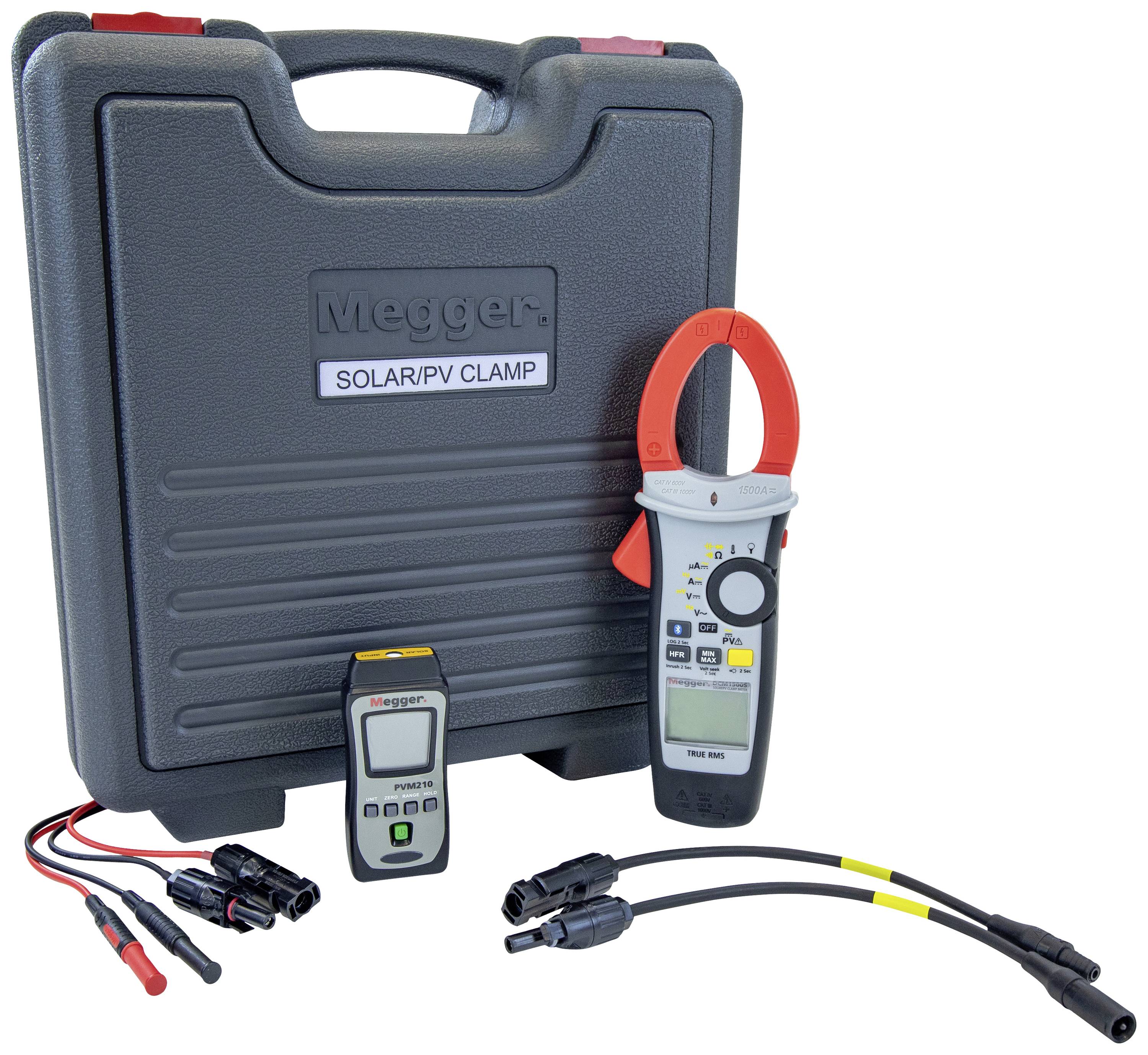

Pokud je instalováno, zkoušeno a uvedeno do provozu fotovoltaické zařízení, je nutné další vybavení. Ten doplňuje běžné zkušební přístroje elektrikářů. Fotovoltaická sada PVK350 obsahuje toto dodatečné vybavení ve formě AC/DC solárního měřidla se svorkami DCM1500S a měřiče intenzity záření PVM210. Navíc je k dispozici řada speciálních PV měřicích kabelů. Vše se dodává v jednom pevném transportním ochranném kufříku.
Měřič intenzity záření PVM210
Zobrazení: 3¾-místný LCD displej
Dosah: 1999 W/m²/ 634 BTU/(ft²*h)
Přesnost: Obvykle v rozmezí ± 10 W/m2/ ±3 BTU/(ft²*h)
Rozlišení: 0,1 W/m²/ 0,1 BTU/(ft²*h)
Rozměry (v x š x h) 134 mm x 48 mm x 27 mm
Hmotnost: Cca 90 g
2x baterie AAA
Solární měřicí přístroj DCM1500S
Ukazatel: 6000 stupňů množství
Napětí (DC) 1000 V.
Napětí (AC): 1000 V.
Napětí PV (DC) 2000 v (při použití sady kabelů PVHV1 nebo PVHV2)
Napětí PV (AC): 1500 v (při použití sady kabelů PVHV1 nebo PVHV2)
DC mV: 600,0 mV
Rozsah AC/DC v μA: 4000 μA
PROUD (DC/AC) 1500 A
Frekvence: 10,0 kHz
Odpor 600,0 kΩ
Dioda: 1,5 V.
Kapacita 1000 μF
Teplota: -40 °C až +400 °C
Fotovoltaické měřicí kabely
(4 mm) PVHV1 vedení 2000 v DC/1500 v AC
PVHV2, (MC4PV) VEDENÍ: 2000 V DC/1500 V AC
Maximální proud 19 A.
Maximální napětí 1000 V.
Tento text byl přeložen strojově.
Měřič intenzity záření PVM210
Zobrazení: 3¾-místný LCD displej
Dosah: 1999 W/m²/ 634 BTU/(ft²*h)
Přesnost: Obvykle v rozmezí ± 10 W/m2/ ±3 BTU/(ft²*h)
Rozlišení: 0,1 W/m²/ 0,1 BTU/(ft²*h)
Rozměry (v x š x h) 134 mm x 48 mm x 27 mm
Hmotnost: Cca 90 g
2x baterie AAA
Solární měřicí přístroj DCM1500S
Ukazatel: 6000 stupňů množství
Napětí (DC) 1000 V.
Napětí (AC): 1000 V.
Napětí PV (DC) 2000 v (při použití sady kabelů PVHV1 nebo PVHV2)
Napětí PV (AC): 1500 v (při použití sady kabelů PVHV1 nebo PVHV2)
DC mV: 600,0 mV
Rozsah AC/DC v μA: 4000 μA
PROUD (DC/AC) 1500 A
Frekvence: 10,0 kHz
Odpor 600,0 kΩ
Dioda: 1,5 V.
Kapacita 1000 μF
Teplota: -40 °C až +400 °C
Fotovoltaické měřicí kabely
(4 mm) PVHV1 vedení 2000 v DC/1500 v AC
PVHV2, (MC4PV) VEDENÍ: 2000 V DC/1500 V AC
Maximální proud 19 A.
Maximální napětí 1000 V.
Tento text byl přeložen strojově.
Provedení
- Solární měřicí přístroj s upínacími čelistmi DCM1500S (AC/DC)
- Měřič intenzity záření PVM210
- (4 mm) PVHV1 měřicí kabely
- Měřicí kabely PVHV2 (PV)
- Fotovoltaický solární konektor pro 4 mm měřicí kabely
- Adaptér pro fotovoltaické měřicí kabely
- Teplotní čidlo TP100 typ k

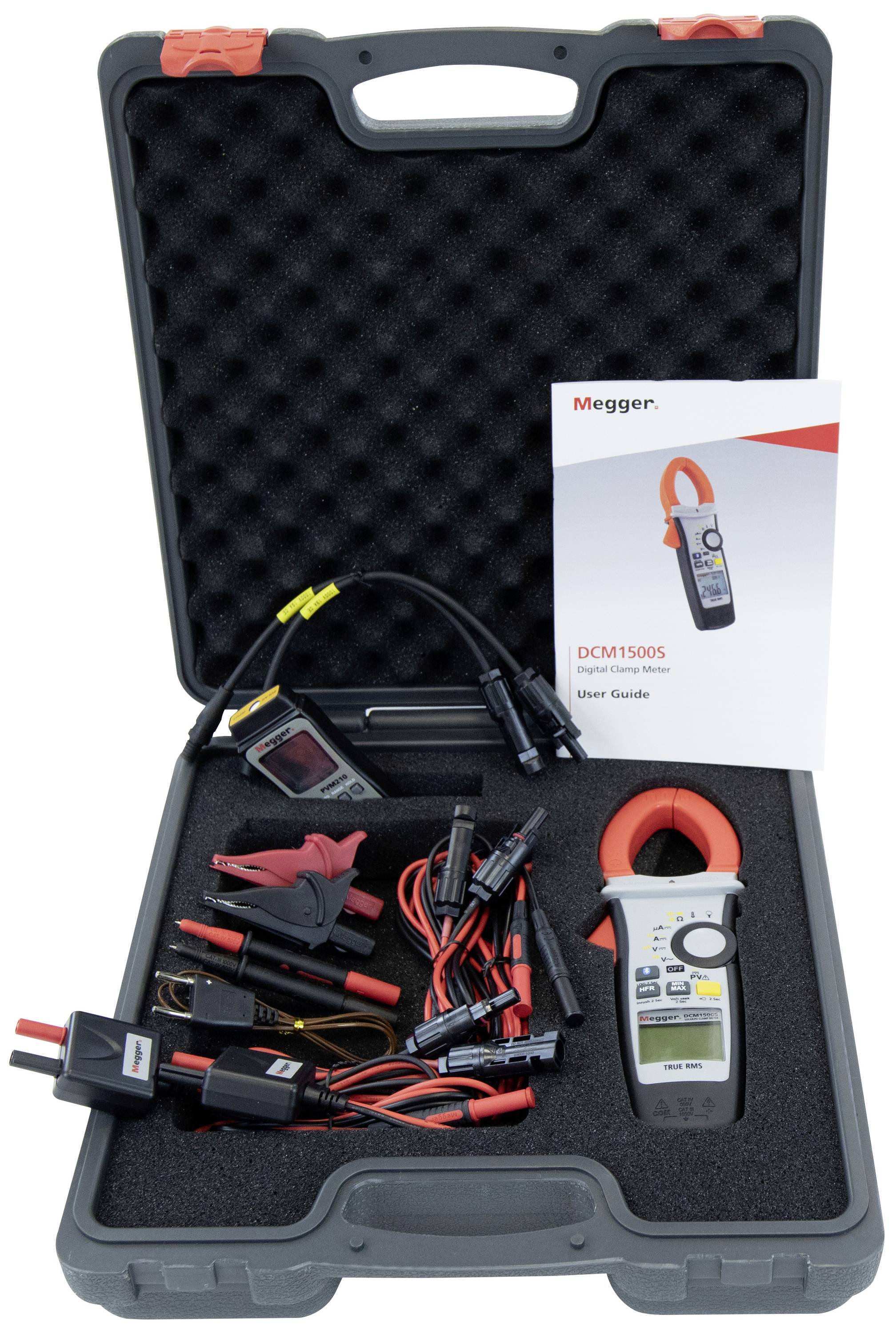

Obsah balení
- Měřič intenzity záření PVM210 1002-548
- Solární AC/DC přístroj s upínacími čelistmi DCM1500S 1013-357
- Sada DCM kabelů o průměru 4 mm (vč. Sond a svorek) 1013-358
- PVHV1 kabel (zástrčka 4 mm) 1013-362
- Kabel PVHV2 (PV zástrčka 1013-363
- Měřicí PV kabely (2 sady) 1002-549
- Termická sonda TP100 1013-364
- Baterie
- Pouzdro z tvrdé skořepiny
